Aprire in Opzioni > Preferenze Progetto > Specifiche di percorso o dalla palette Strumenti di MEP Designer.
Utilizzare le Specifiche di Percorso per definire
•Set di riferimento (ad es. valori DN) per condotte e tubi
•Tabelle di quote (preimpostazioni) per ciascun tipo di Elemento MEP (segmento, gomito, diramazione, transizione), secondo il rispettivo Set di Riferimento
Una volta definite le preimpostazioni delle dimensioni in base ai valori di riferimento, è facile creare tracciati MEP i cui elementi corrispondono sempre alle dimensioni necessarie.
Nota: le Canalette passacavi non hanno un Set Riferimento, ma è possibile definire una tabella di quote per i segmenti delle Canalette passacavi.

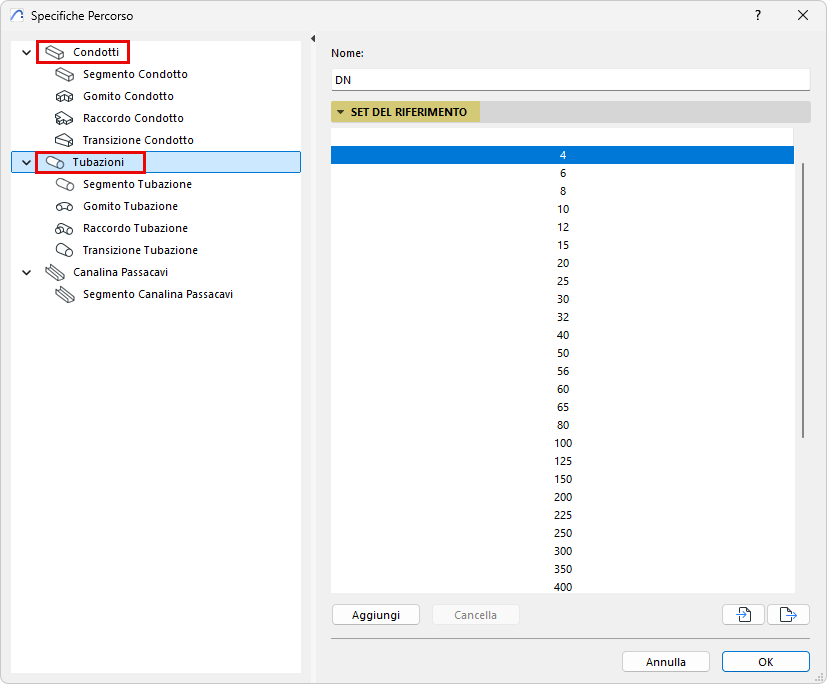

Creare impostazioni di riferimento per Condutture e Tubazioni
•Se necessario, modificare il nome del Set di riferimento
•Utilizzare i pulsanti Aggiungi o Elimina per modificare l'elenco dei valori del Set di riferimento
•Importazione o esportazione di Set di riferimento come file xml (per l'utilizzo in progetti diversi)

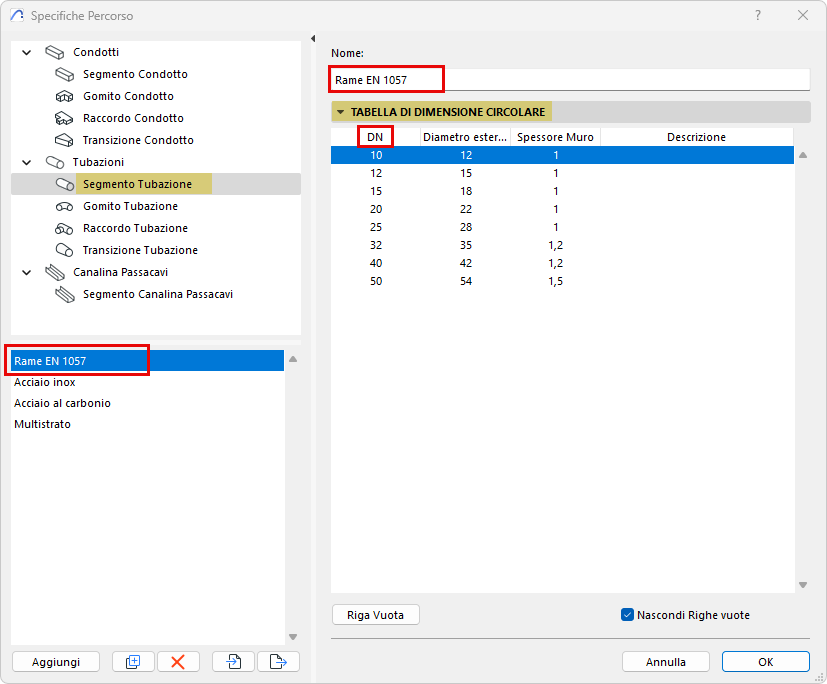

Impostazione di Tabelle delle quotature per Segmento, Gomito, Diramazione, Transizione
Nelle Specifiche di Percorso, selezionare un tipo di Elemento MEP. Qui è possibile creare o modificare le tabelle di dimensioni preimpostate.
•Le voci elencate (ad esempio le voci DN) provengono dal Set di riferimento.
•Impostare i valori di dimensione desiderati per ciascuno, come necessario.
•Il tipo di elemento MEP può avere più tabelle di quote preimpostate: fare clic su Aggiungi o Duplica per creare tabelle aggiuntive.
•Alcune righe possono rimanere vuote se non si utilizza quell'elemento. Selezionare "Nascondi righe vuote" per visualizzare solo gli elementi utilizzati.

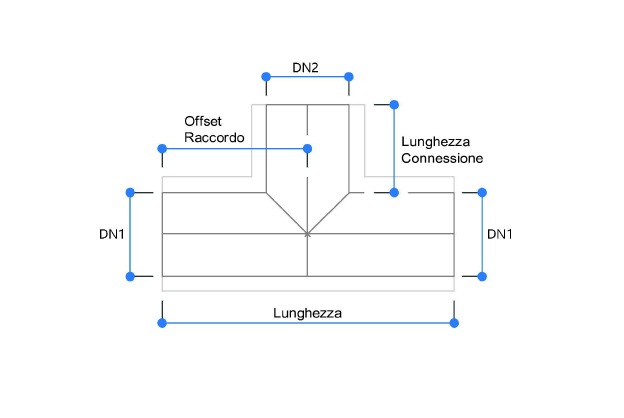

Impostazione delle dimensioni della Diramazione
Le dimensioni del ramo includono più parti. Ecco i tipi di dimensioni che è possibile impostare:

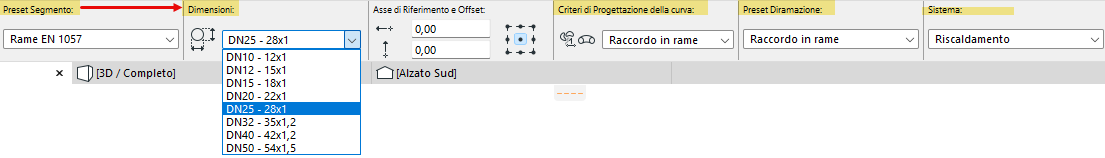

Scegliere le preimpostazioni delle dimensioni per il Percorso MEP
Dal riquadro Informazioni, scegliere le preimpostazioni (tabella di quote) per le parti del tracciato MEP: Segmenti, Gomiti, Diramazioni e Transizioni.
•Per i segmenti di percorso, scegliere una Preimpostazione del Segmento
•Per i segmenti di percorso: scegliere anche una dimensione DN. Anche i gomiti e le diramazioni di questo percorso utilizzeranno lo stesso DN dei rispettivi preset.
•Per i gomiti e gli elementi di transizione, scegliere una preimpostazione in "Criteri di Progettazione"
•Per gli elementi di diramazione, scegliere una preimpostazione da "Preimpostazione Diramazione"

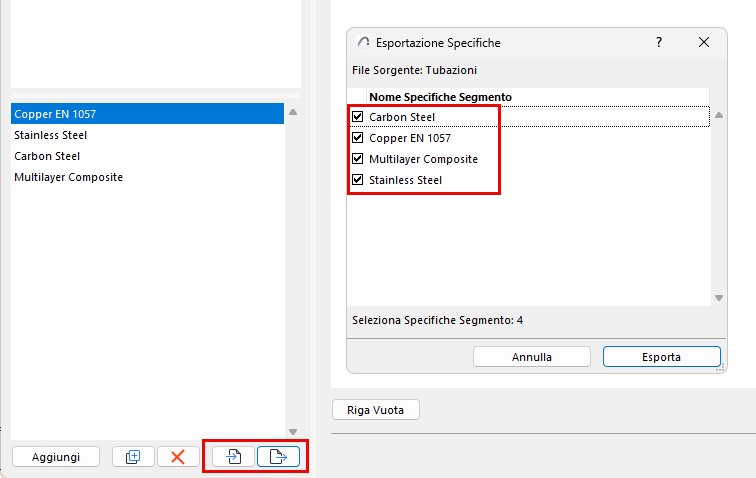

Importare e Esportare le preferenze del Percorso
Utilizzare i pulsanti Importazione ed Esportazione per condividere una o più tabelle di quote del tipo di elemento selezionato, tramite file xml.
In Esportazione, è possibile scegliere quali tabelle esportare:
