Crea oggetto MEP personalizzato

1.Nella pianta o nella finestra 3D, usare un elemento di costruzione (per es. Muro, Solaio, Oggetto, Elemento MEP) per modellare un componente MEP personale.

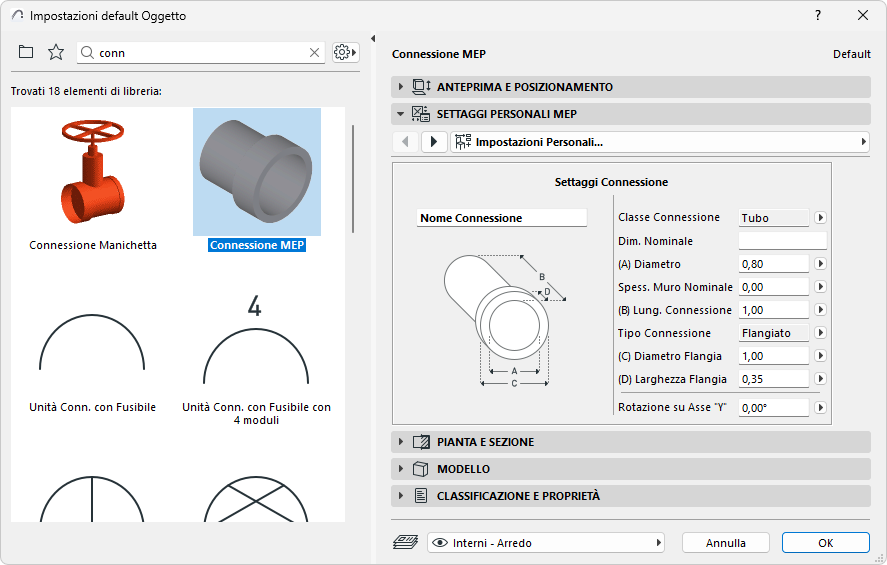

2.Se l'elemento MEP personalizzato necessita di una o più connessioni, bisogna usare l'oggetto Connessione MEP all'interno dell'elemento. Questo è disponibile dalla Libreria MEP:

3.Dalla finestra 3D: usare Archivio > Librerie e Oggetti > Salva Selezione come > Parte MEP

4.Immettere un Nome di file e una destinazione per l'oggetto.

5.Scegliere un sottotipo nel menu a discesa Tipo.

Nota: i sottotipi disponibili dipendono dal numero e dal tipo di oggetti connessione MEP contenuti nell’oggetto personale. Se ha una sola connessione, l'attrezzatura e i sottotipi in linea (che richiedono connessioni collineari multiple) non sono disponibili qui.

6.Fare clic su Salva. Il nuovo oggetto MEP è accessibile dalle Impostazioni strumento del sottotipo scelto.

Vedere anche Creazione di Elementi di Libreria e Componenti personalizzati.
