Crea/Aggiorna Carichi Accidentali
Con questa funzione, gli ingegneri strutturisti possono creare automaticamente i carichi accidentali sulle zone.
Come funziona
•Mappare le proprie zone (tramite la loro classificazione) sulla Categoria di Carico appropriata
•Le categorie di carico determinano i valori dei carichi accidentali. Archicad viene fornito con definizioni predefinite di Categorie di Carico, personalizzabili come necessario.
•Utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali
Quali zone creano carichi accidentali?
I carichi accidentali sono creati per le zone che soddisfano le seguenti condizioni:
•La casella di controllo "Genera Carichi Accidentali" è attivata (Impostazioni Zona)
•La zona ha una classificazione (Impostazioni Zona)
•La Classificazione della zona è mappata su una Categoria di carico (dialogo Mappatura Carico)

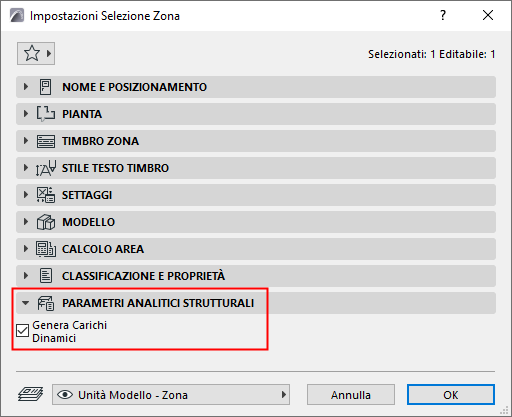

Attivare la casella di controllo: Genera Carichi Accidentali
Attivarla in Impostazioni Zona o nella Palette Informazioni (pannello Parametri analitici strutturali):

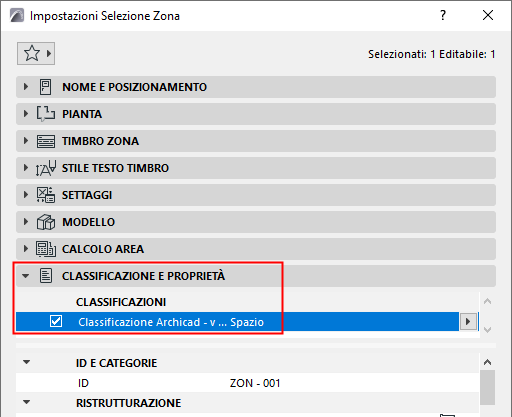

Classificare la zona
Classificare una zona in Impostazioni Zona o Palette Informazioni (pannello Classificazione e Proprietà):

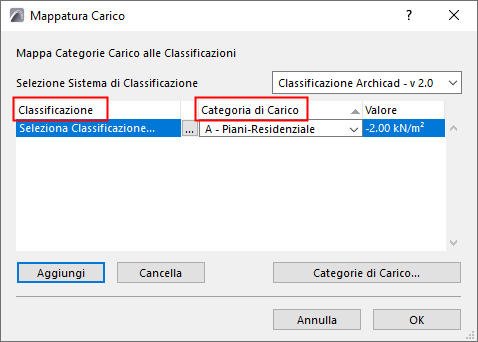

Impostare la mappatura del carico
1.Aprire Opzioni > Mappatura del carico
2.Usare questa tabella per mappare le classificazioni (colonna sinistra) sulle categorie di carico.
–Fare clic su Aggiungi per creare tutte le regole di mappatura necessarie
–Questa finestra di dialogo mostra il valore della categoria di carico (per modificare questo valore, usare la finestra di dialogo Categorie di carico)

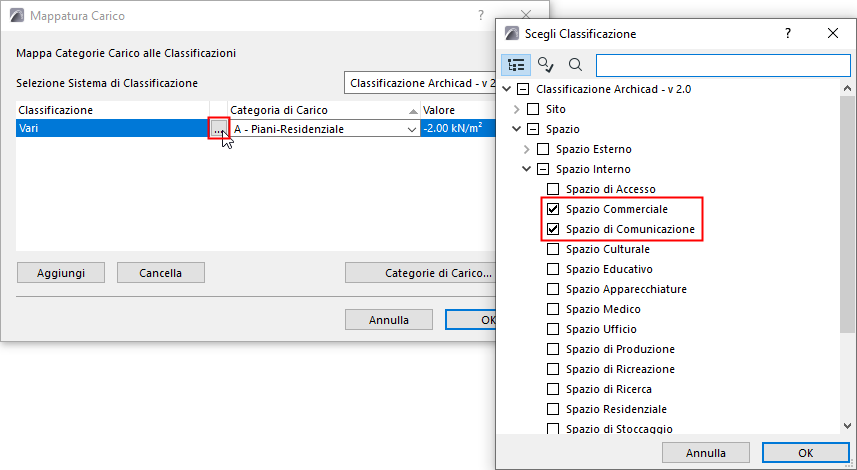

–È possibile mappare una o più classificazioni di zona su qualsiasi singola Categoria di carico: qui, le classificazioni "Sala riunioni" e "Ufficio" sono mappate su una singola Categoria di carico.
Comando Crea Carichi Accidentali
1.Accertarsi che il Modello analitico strutturale sia attivo: usare il commutatore Mostra modello analitico strutturale
–dal menu Visualizza
–dalla barra strumenti Modello Analitico Strutturale
2.Utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali
3.Selezionare la casella Carichi Accidentali.
4.Scegliere un Modello di Carico per il carico accidentale.
5.Fare clic su OK.
Controllare i carichi di superficie risultanti nel 3D.
Aggiorna Carichi Accidentali
Quando il modello cambia, è possibile aggiornare i carichi accidentali allo stesso modo:
Utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali
I nuovi carichi accidentali vengono creati, aggiornati o cancellati secondo necessità, per rispecchiare i cambiamenti nel modello (per esempio la geometria della zona, la classificazione) o nella mappatura dei carichi.
