Livello di Dettaglio dei simboli di porte e finestre

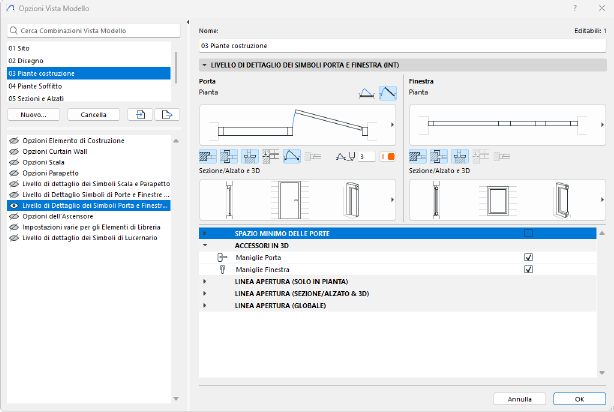

Per accedere a questo pannello, andare a Documento > Vista modello > Vista e Opzioni Modello.

Questo pannello e il suo contenuto cambia secondo le librerie caricate. (

Scegliere i livelli di dettaglio per la visualizzazione di Porte e Finestre in Pianta e in Sezione/Alzato e Proiezione 3D:

Spazio Minimo delle porte

Selezionare questa casella per visualizzare lo spazio minimo delle porte sulla Pianta, utilizzando un contorno e un riempimento. Scegliere le opzioni per il tipo di linea e la penna del contorno, e per il tipo di retino/penna/colore sfondo.

L'opzione visualizzazione bordo/retino di Spazio Minimo è visualizzata per tutte le porte che hanno un parametro Spazio Minimo. Impostare questi nella scheda Spazio Minimo della scheda di Impostazioni Porta (pannello Impostazioni Personali).

Vedere Spazio Minimale.

Accessori in 3D

Scegliere di visualizzare le maniglie delle porte e/o delle finestre.

Linea di apertura (Pianta) e Linea di apertura (Linea di Sezione/Alzato & 3D)

Scegliere di visualizzare le linee di apertura delle porte e delle finestre.

Scegliere i tipi di linea e i simboli, anche per le porte scorrevoli.

Linea apertura (globale)

Scegliere penne linea di apertura per porte e finestre in tutto il progetto.
