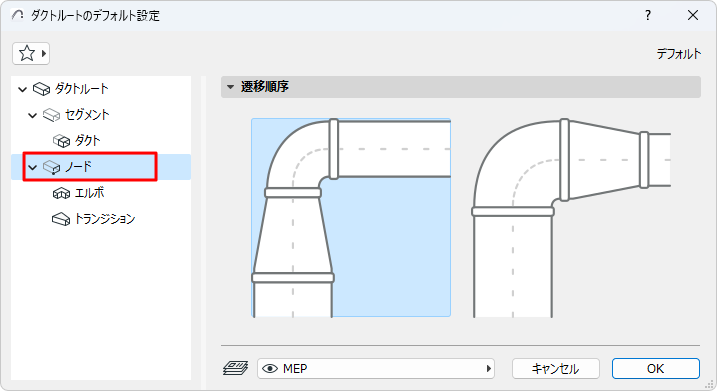

MEPノード設定

ノード内のエルボ-遷移要素の順序を設定します。

設計基準

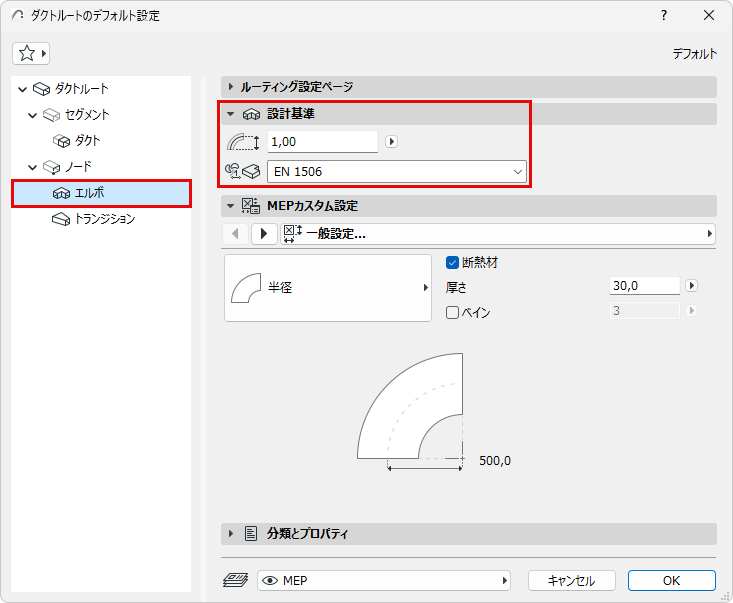

ファクタ半径（エルボ）

この値に基づいてエルボ半径を定義します（最小値：0.6）。

エルボプリセット（ダクトエルボ）

ルート仕様のエルボ要素に対して定義された寸法のテーブルを選択します。

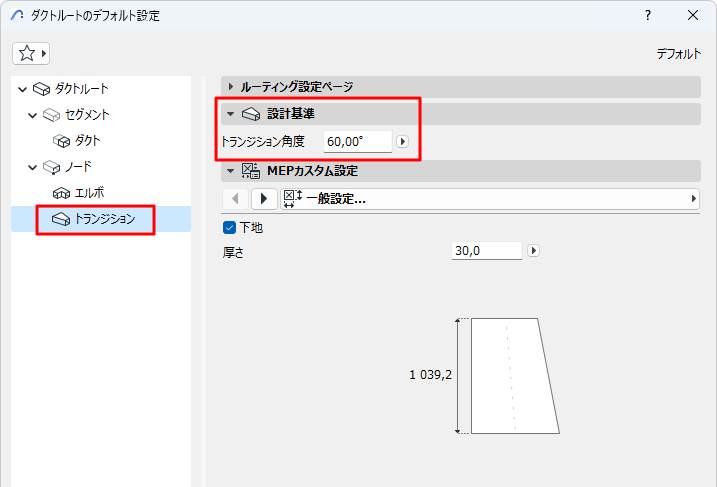

トランジション角度（遷移）

この角度に基づいて遷移の長さを計算：2つのポート間のデルタが大きいほど、遷移は長くなります。
