選択したルート要素のエッジ、ノード、基準線をクリックすると、ペットパレットコマンドにアクセスできます。

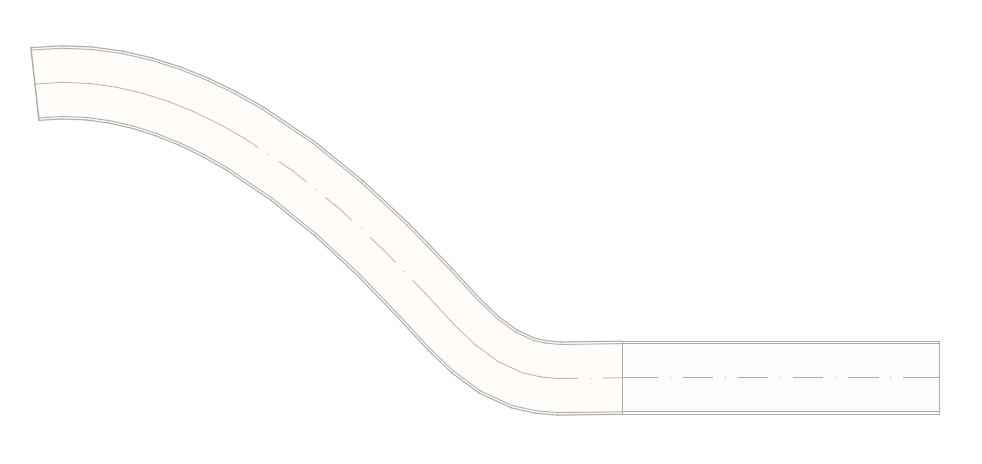

新規頂点を挿入
基準線から：
1.[新規頂点を挿入]を選択します。
2.ドラッグして新しいノードを作成し、ルートの形状を変更します。

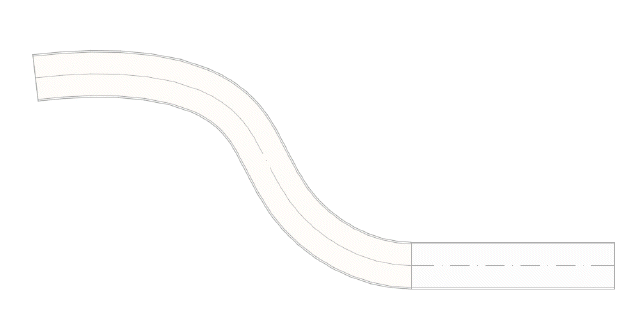

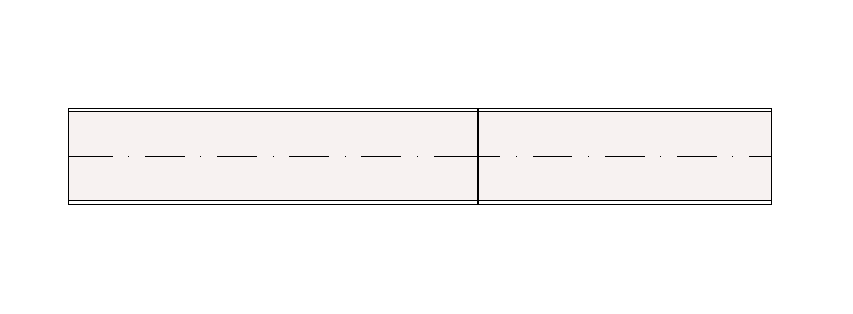

頂点を移動
隣接する2つの直線の辺の間のノードに対して使用可能です。
接続ノードをドラッグするか、座標情報に値を入力します。これにより、辺の長さが変更されます。

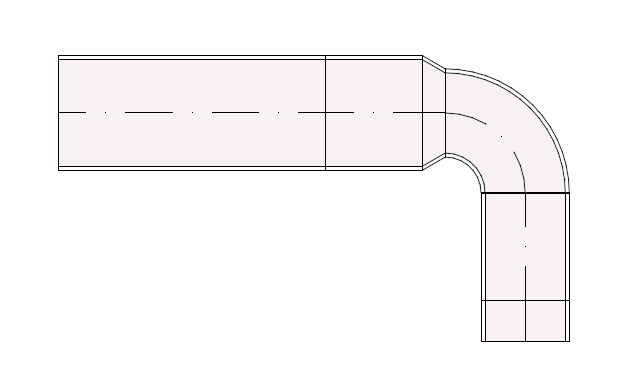

高度変更ルート（平面図）
ルートの変更する高度の値を入力します。

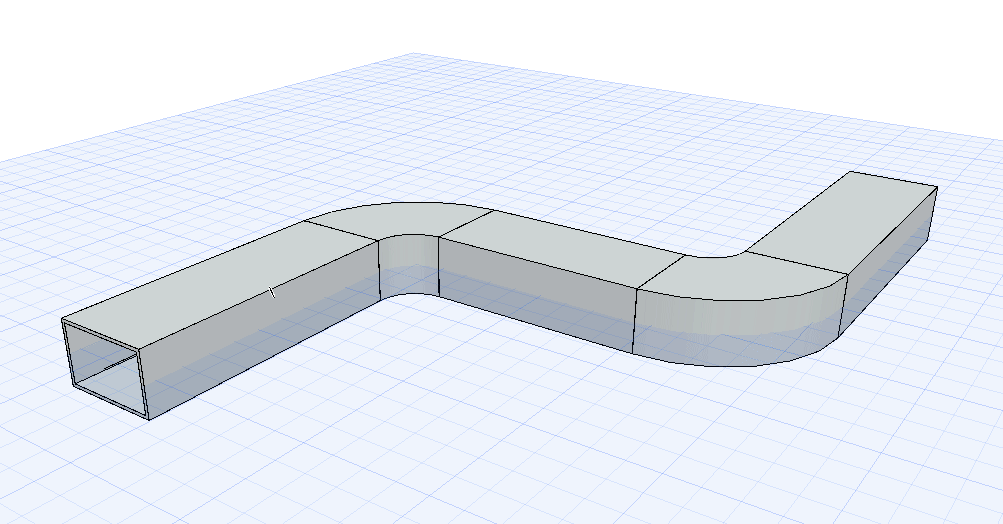

高度変更ルート（3D）
[移動]コマンドで、Z軸のルート高度を変更します。

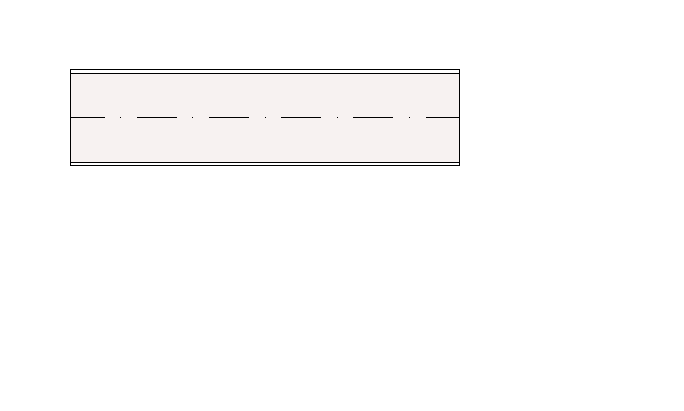

ルートを続行
1つの接続していない直線の辺の終端で使用可能です。

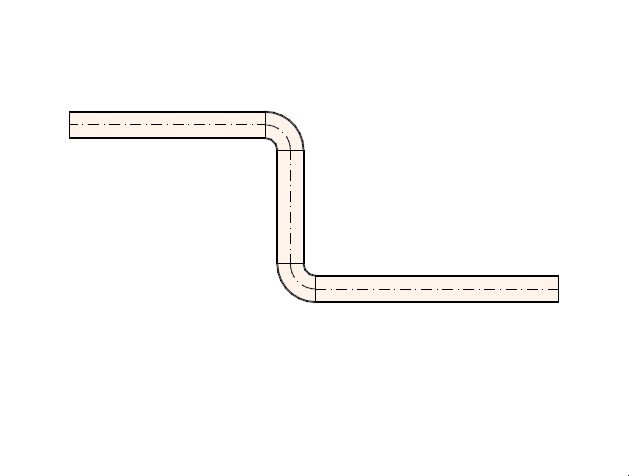

セグメントをオフセット
1.要素を選択します。
2.基準線をクリックします。
3.ペットパレットから[セグメントをオフセット]を選択して移動します。
注記：分岐と接続しているルートには使用できません。
注記：ペットパレットからその他の編集も作業可能です。「ペットパレットでセグメントの直径を編集」を参照してください。

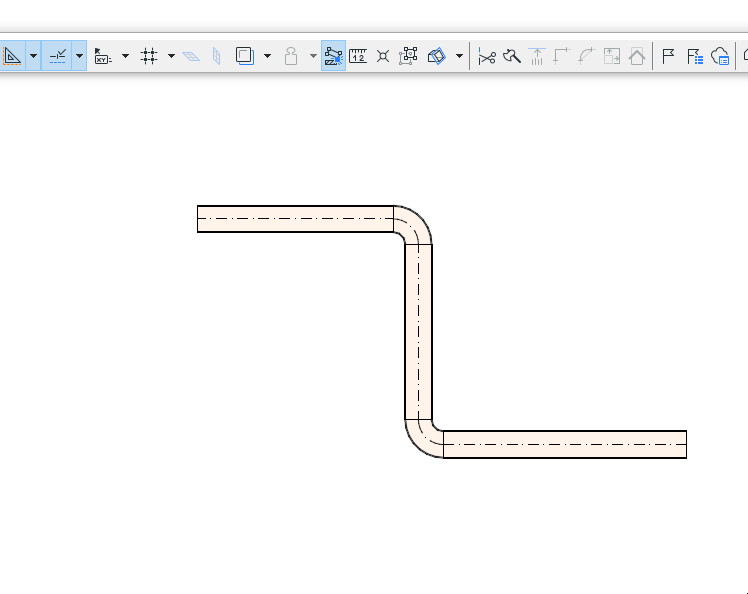

MEPルートを分割
1.分割するルートを選択します。
2.[編集]→[変形]→[分割]コマンドを選択するか、またはツールバーから手斧アイコンを選択します。
3.仮の分割線を描画します。
注記：3Dウィンドウの場合は、赤い分割平面がフィードバックとして表示されます。
4.目玉のカーソルが表示されたら、分割線/円弧のいずれかの側でクリックします。
5.クリックした側の要素は選択されたままになります。反対側の要素は選択解除されます。
