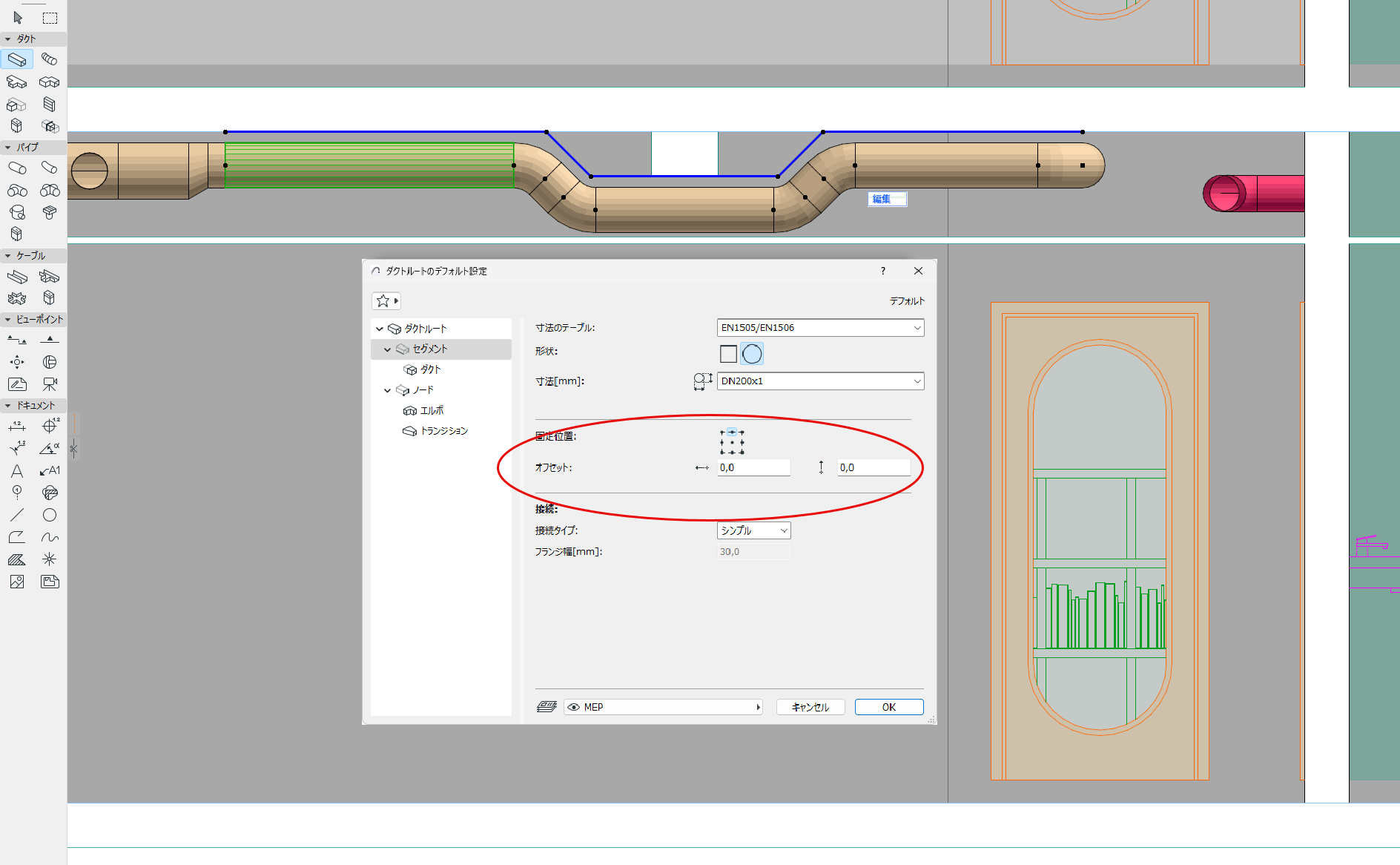

基準線は、デフォルトでルートセグメントの中心にあります。必要に応じて、情報ボックスまたはセグメント設定でオフセットを入力するか、配置を調整します。
注記：2Dビューで基準線を表示するには、[表示]→[表示オプション]で[MEP基準線]をオンにします。
例えば、ダクトをスラブに近づけるために、ルート基準線をスラブ下端に配置します。また、オフセットを設定して、ルートを壁や天井から一定の距離に保つこともできます。
•ルートの配置前または配置後に値を設定
•編集モードでセグメントの配置やオフセットをカスタマイズ可能
