このダイアログには、事前定義済みのカスタマイズされたDXF-DWG変換設定が表示されます。これを使用して、DXF/DWGファイルとしてエクスポートされたときのArchicad内の要素、またはArchicadにインポートされたときのDXF/DWGファイル内の要素の解釈方法を定義します。
DXF-DWG変換設定は、Archicadプログラムのデフォルトフォルダに保存されます。
チームワークユーザーへの注記：共通の変換設定を使うことで、全てのユーザーが確実に同じ変換オプションを利用できます。BIMマネージャ（または事務所内で同じような役割を果たす人）が変換設定のセットを管理してサーバーに置くことをお勧めします。変換設定を使用するには、ユーザーが各自[DXF/DWG変換設定セットアップ]ダイアログで[参照...]を使用して、変換設定をリストに追加しておく必要があります。
このダイアログボックスは、以下の方法でアクセスできます。
•DXF/DWGファイルを保存または開く場合：[保存]、[開く]、[結合]ダイアログ、または[XREFのアタッチ]ダイアログボックスの[設定]ボタンをクリックする
•[ファイル]→[相互運用性]→[DXF-DWG]→ [DXF-DWG変換設定]からアクセスする
•[ファイル]→[ライブラリとオブジェクト]→[オブジェクトを開く]コマンドを使用してDXF/DWGファイルを開く。
•[ファイル]→[ライブラリとオブジェクト]→[DXF/DWGからブロックをインポート]からアクセスする
変換設定は、名前、プロジェクト、送付先のデータフィールドとともに一覧表示されます。
ロック状態の変換設定を編集することはできませんが、複製を作成し、その複製を編集することはできます。
これらのフィールドを編集するには、リスト項目をダブルクリックして[変換設定の名前変更]ダイアログを開くか、[名前を変更]ボタンをクリックします。
[削除]（変換設定がロックされていない場合に使用可能）：
クリックすると、不要な変換設定が削除されます。
•変換設定のXMLファイルを削除する。このオプションは、変換設定の設定を全て完全に削除します。ダイアログボックスのリストから変換設定を削除してください。（リストに再度追加するには、[参照]をクリックします）。
[新規作成]：デフォルト設定を使用して、新しい変換設定のXMLファイルを作成し、これをリストに追加します。このXMLファイルは、会社のファイルサーバーなど、任意の場所に保存できます。
[複製]：選択した変換設定を複製します。新しいXMLが、選択した変換設定と同じ場所に作成されます。
[削除]（変換設定がロックされている/使用できない/欠落している場合のみ使用可能）：ダイアログボックスのリストからその変換設定を削除します。ただし、変換設定XMLファイルはシステムから削除されません （変換設定をリストに再度追加するには、[参照]をクリックします）。
[参照]：クリックすると、既存の変換設定ファイルを表示できます。
[保存先]：このフィールドには、選択した変換設定ファイルの保存先が表示され、編集できません。
注記：XMLファイルを名称変更、移動、または削除すると、変換設定リストに斜体で表示され、使用不可能として示されます。
変換設定が編集可能でないのはなぜですか？
変換設定のロック状態
ロック状態の変換設定を編集することはできませんが、複製を作成し、その複製を編集することはできます。
変換設定の更新が必要
Archicad 26では、DXF-DWG変換設定ファイル（xml形式）は更新されたファイル形式を使用しています。

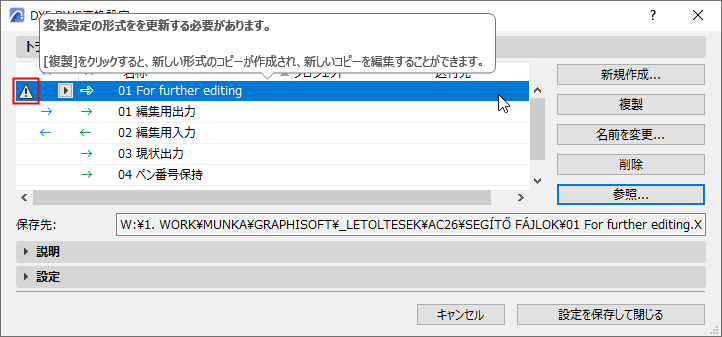

以前のバージョンのArchicadプロジェクトからインポートされた変換設定は、DXF/DWG変換設定設定にリストされますが、古いため編集することはできません。アイコンとツールチップで示されます。複製を作成するだけで、新しい複製は新しい形式にアップデートされます。
変換設定のテンプレートファイルにアクセスできません。
古くなった（つまり編集できない）変換設定が、アクセスできないテンプレートファイルを使用した場合、そのファイルにアイコンとツールチップが表示されます。
1.まず、Archicadの以前のバージョン（26より前）で変換設定を開きます。 変換設定の設定が編集可能になります。
2.テンプレートファイルを参照して、テンプレートファイルとその設定にアクセスします。
3.現在のArchicadで変換設定を再度開きます。そうすると、適切なテンプレートファイルに基づいて変換設定を更新（複製を作成）することができます。
選択した変換設定に関する情報の入った複数行の編集ボックスです。このボックスの内容は、1回クリックするだけで編集できます。
DXF/DWGの設定パネル
データ交換に関する変換規則は、以下の6つのメイングループに分かれています。
•図面単位
•開くオプション
•保存オプション
•属性
•その他
•カスタム機能
