MEP 디자이너는 Archicad에 종합적인 MEP 워크플로를 도입합니다. 건축가와 MEP 엔지니어 모두에게 MEP 프로젝트를 설계, 조정, 협업하는 더 나은 방법입니다.
Archicad 28에 완전히 통합된 팀워크를 통해 건축가와 MEP 엔지니어는 동일한 플랫폼에서 쉽게 협업할 수 있습니다. 또한 MEP 디자이너는 배우고 사용하기 쉽습니다. MEP 디자인 및 편집을 자동화하고 간소화하는 전문 도구와 객체가 포함되어 있습니다.
참조 MEP 디자이너.
경로 사양을 사용하여 표준 MEP 모델을 보장합니다.
MEP 모델 요소 크기가 시중에서 판매되는 제품과 호환되는지 확인하세요. 확장된 경로 사양을 사용하면 원하는 크기로 MEP 요소를 쉽게 배치할 수 있습니다.

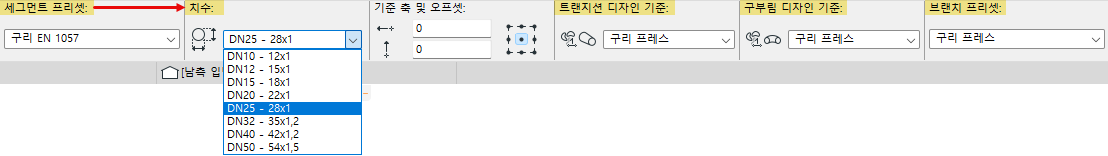

덕트 및 파이프에 대한 사전 정의된 치수 데이터 참조 세트를 사용하거나 직접 만들 수 있습니다. 그런 다음 필요한 MEP 요소에 맞는 치수를 사용하여 세그먼트, 엘보 및 브랜치에 대한 치수 테이블을 정의합니다. 이제 모든 레벨의 MEP 요소에서 프리셋을 손쉽게 사용할 수 있습니다.
Archicad 28의 경로 사양 (경로 환경설정 대체)에는 다음이 포함됩니다.
•보다 자세한 세그먼트 사양 (DN 직경, 내경, 설명)
•사전 정의된 벤드 및 브랜치(T-요소)에 대한 옵션 설정
MEP 시스템 브라우저
초기 디자인 단계에서 미리 계획된 환기 시스템을 계산하고 크기 조정을 할 수 있습니다. 소리 방출을 관리하고 에너지 비용을 낮추기 위해 속도 값을 모니터링합니다.

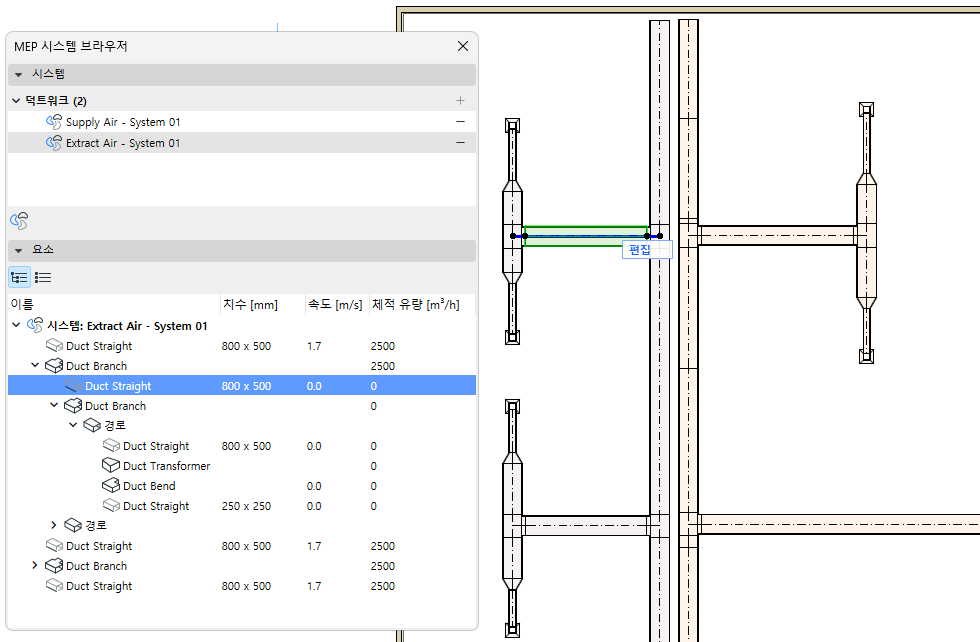

•MEP 시스템 브라우저는 주어진 치수를 사용하여 시스템의 각 경로에 대한 공기량 흐름 및 속도를 계산합니다.
•자동으로 업데이트되는 시스템 대화 상자는 실행 시간 계산을 제공하고 관련 계산 정보를 테이블 형식으로 표시합니다.
•읽기 쉬운 계층 트리 및 정렬 가능한 단순 목록 보기
안정적인 모델을 위한 개선된 연결
•공기 유량을 계산하려면 경로와 다른 구성 요소 간의 올바른 연결이 필요합니다. 평면의 모든 MEP 연결 실수를 표시하려면 "MEP 연결 열기"(뷰 > 화면에 나타내기 옵션)를 켭니다. 이를 통해 문제를 쉽게 찾아서 해결할 수 있습니다.
•독립형 MEP 객체에 경로 요소를 연결하는 경우 경로 요소는 객체의 MEP 시스템 및 연결 유형을 자동으로 "상속"하므로 경로 설정을 편집하는 작업을 수행할 필요가 없습니다.
간편한 치수 크기 조정

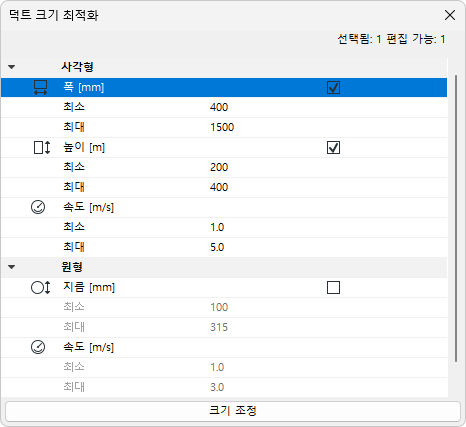

사용자가 정의한 한계(예: 치수 및 속도)를 기반으로 덕트 최적화기를 사용하여 경로 또는 전체 시스템의 크기를 조정합니다.

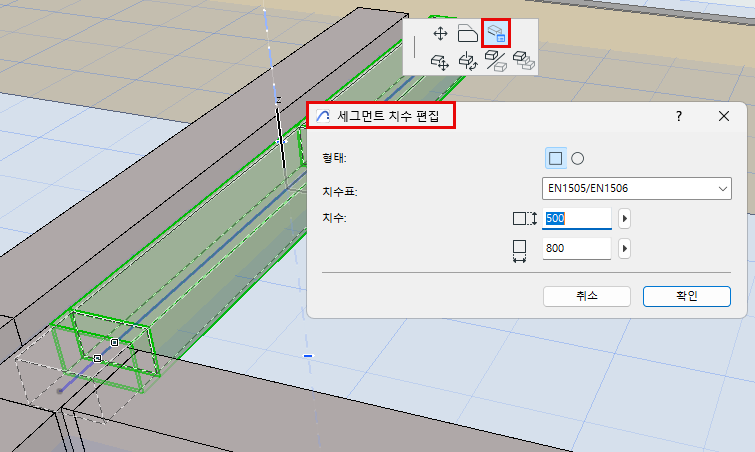

모델에서: 치수를 편집할 세그먼트를 선택합니다. (편집 모드 필요 없음)
향상된 평면 표시

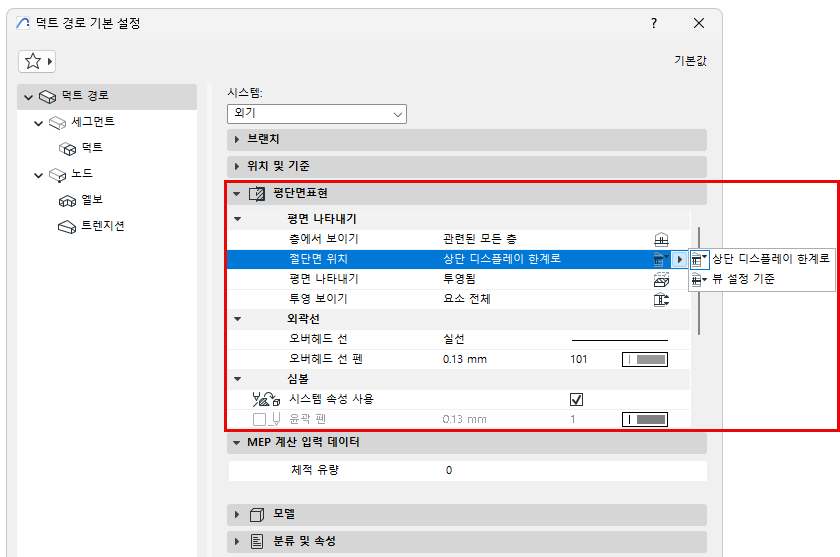

새로운 디스플레이 설정을 통해 MEP 경로 요소에 대한 논리적 층 기반 디스플레이 및 문서화:
단면에서 모델링하기
보다 정확하고 직관적인 모델링: 단면 및 입면도 뷰에서도 MEP 시스템을 입력하고 편집할 수 있습니다.
유연한 경로 모델링: 정밀한 정렬/오프셋 설정

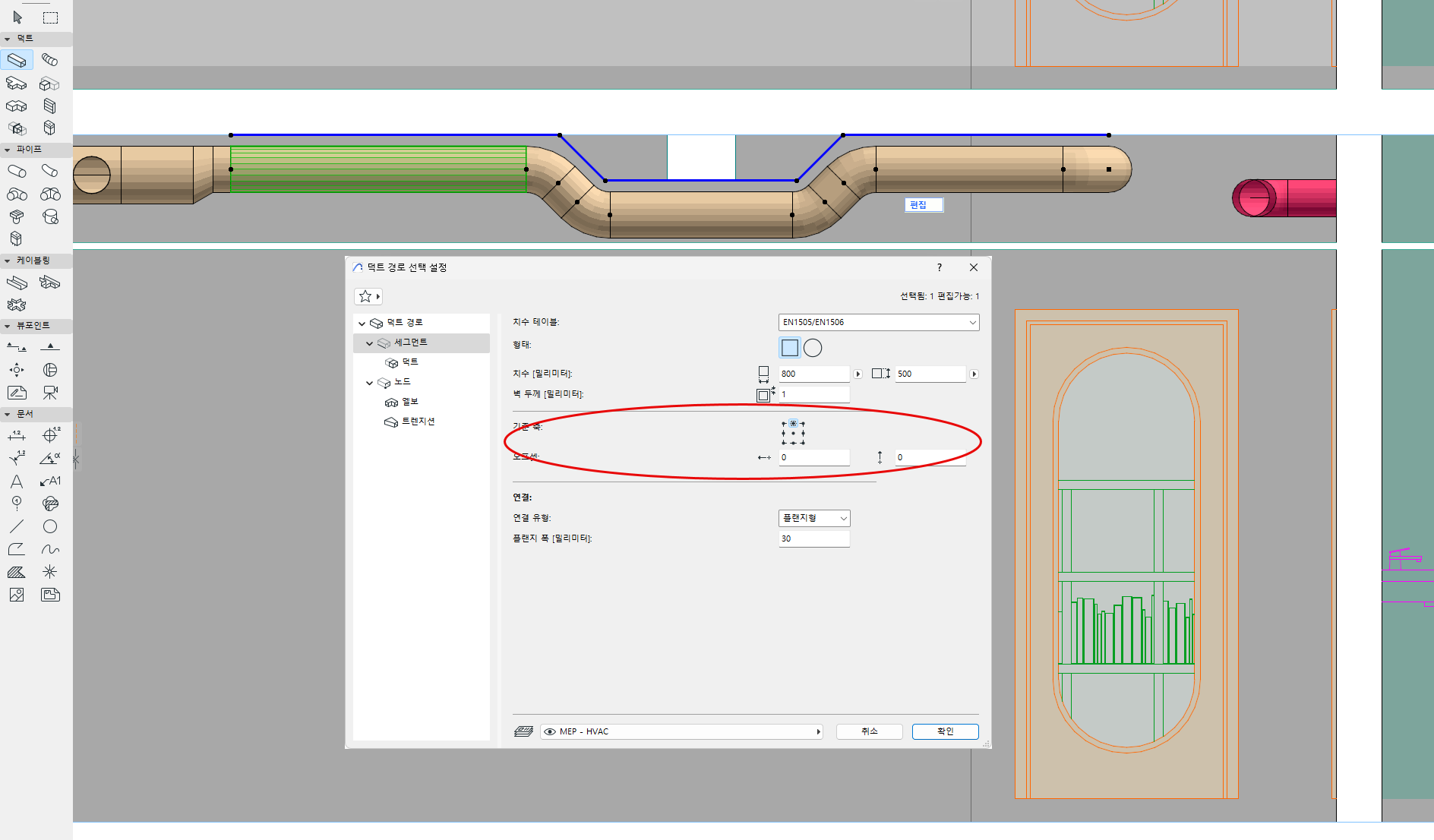

경로 세그먼트에 대한 사용자 정의 가능한 정렬 및 오프셋 설정을 통해 정확한 지오메트리로 MEP 경로를 배치합니다.
예를 들어 덕트를 슬래브에 더 가깝게 배치하려면 경로 기준선을 아래쪽 지점으로 다시 정렬합니다. 또는 벽이나 천장으로부터 일정 거리를 유지하기 위한 오프셋을 정의합니다.
•경로를 배치하기 전이나 후에 값을 정의합니다.
•편집 모드에서 모든 세그먼트에 대한 정렬이나 오프셋을 사용자 정의합니다.
새로운 MEP 객체 및 도구
MEP 툴킷의 추가 확장
•매니폴드(Manifol) 객체
•향상된 라디에이터
•덕트 및 파이프 지지대
•플렉시블 덕트 도구
•테이크오프
