심볼 선 유형은 Archicad 창에서 복사한 2D 드로잉 요소의 사용자 정의된 스텐실을 기반으로 합니다.
새 심볼 선 유형을 생성하려면:
1.선, 호 및 핫스팟을 사용하여 평면 또는 다른 창에서 스텐실을 그립니다.
2.2D 요소를 선택합니다.
3.편집 > 복사를 선택합니다.
참고: 호, 선 및 핫스팟만 심볼 라인을 정의하는 데 사용할 수 있습니다. 스플라인, 채우기, 텍스트 및 기타 요소는 무시됩니다.
4.선 대화상자를 엽니다. (옵션 > 요소 속성 > 선)
5.새로 만들기를 클릭합니다.
6.새로운 선 대화상자에서, 심볼 옵션을 선택하고 확인을 클릭합니다.

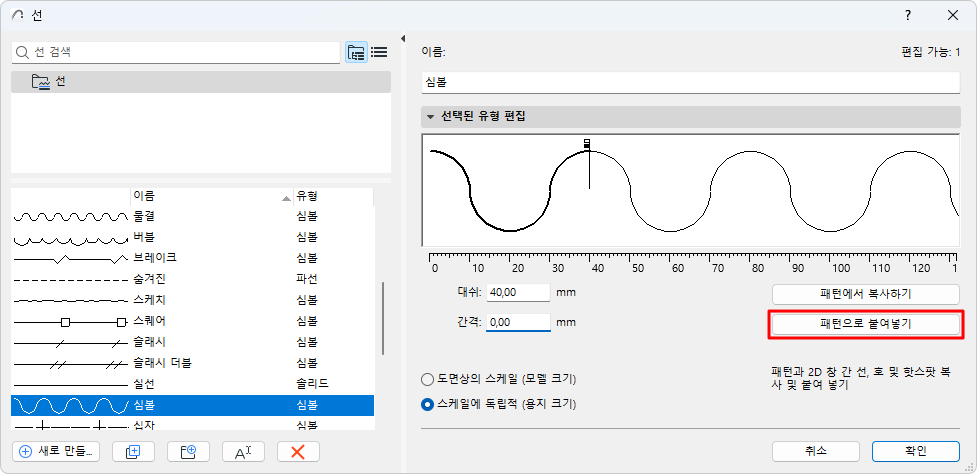

7.선 대화상자의 그래픽 편집 섹션 아래에 있는 페턴에 붙여넣기 를 클릭합니다.
참고: 이 대화상자에서는 일반 복사-붙여넣기 작업이 작동하지 않습니다.
심볼이 편집 창에 나타납니다.
•검은색 깃발: 선 세그먼트의 끝입니다.
•흰색 깃발: 각 세그먼트 사이의 간격
깃발을 가로로 드래그하여 선 세그먼트 및 간격을 편집하거나 아래의 대시 또는 간격 입력창에서 해당 값을 편집합니다.
선 구성요소는 전체적으로 크기가 조정됩니다.
결과 심볼 선에서 붙여넣은 요소의 경계 상자는 중심선 중앙에 위치합니다.
