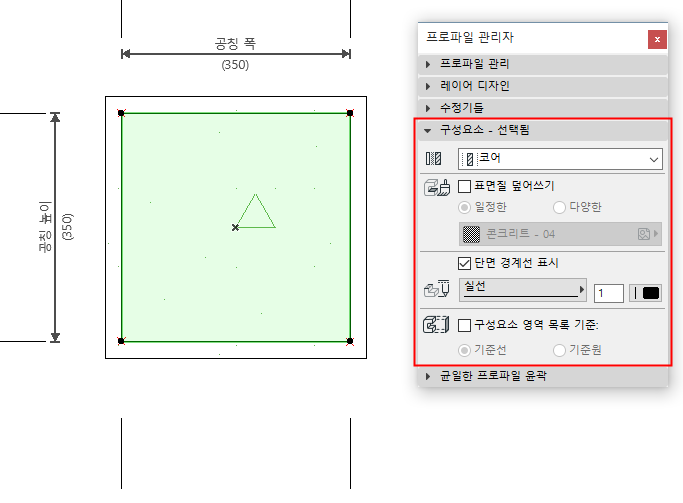

프로파일 편집기에서 채우기 구성요소를 선택합니다.
프로파일 관리자의 구성요소 패널을 사용하여 다음 파라미터들을 편집할 수 있습니다.
구성요소 유형
선택한 구성요소를 코어, 마감 또는 기타로 정의합니다. 이 정의는 복합요소의 부분 구조 디스플레이에 영향을 줍니다.
부분 구조 디스플레이에 있는 상세내용 참조.
표면질 덮어쓰기
표면질 덮어쓰기를 체크하면 팝업에서 새로운 표면질을 선택할 수 있습니다. 그렇지 않으면, 선택된 구성요소가 채우기의 빌딩 재질에서 정의한 표면질을 사용합니다.
프로파일 편집기에서 사용자정의 표면질로 개별 채우기 모서리를 덮어쓰면, 이 패널에서 "다양한"으로 반영됩니다.
단면 경계선 표시
체크하면 단면 경계선이 디스플레이됩니다.
선택된 프로파일 채우기 구성요소의 선 유형과 펜을 정의합니다. 이 선 유형과 펜은 해당 요소가 잘릴 때 경계선에 사용됩니다.
구성요소 면적 목록 기준
기준선 또는 기준원을 선택하여, Archicad가 구성요소의 대화형 일람표에서 해당 구성요소에 대한 표면 면적을 계산하는 방법을 정의합니다.
프로파일 편집기에서 기준선 또는 기준원을 보거나 편집하려면 뷰 > 화면에 나타내기 옵션 > 구성요소 면적 기준선/원을 선택했는지 확인하십시오.
추가 정보는 Archicad의 구성요소 데이터 참조.
