그룹화 명령은 다음에서 사용할 수 있습니다:
•편집 > 그룹화
•표준 툴바, 요소 정렬 툴바, 제도 보조 툴바, 컨트롤 상자가 있습니다.
요소를 선택한 다음 그룹화 명령 또는 단축키 Ctrl/Cmd + G를 사용합니다.
몇 개의 그룹은, 차례로, 더 높은 단계의 단일 그룹으로 함께 그룹화될 수 있습니다.
개별적인 요소들의 편집을 허용하기 위해 그룹을 일시 중지하지 않는 한, 그룹화 된 요소들은 하나의 그룹으로 선택되고 수정될 수 있습니다.

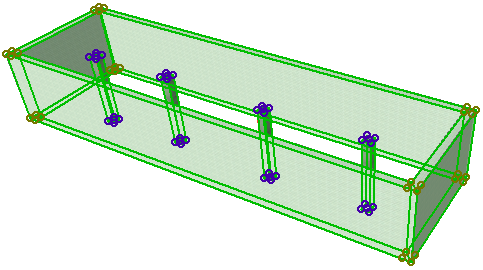

그룹화 된 요소들은 큰, 비어있는 선택 점들로 구별됩니다. 몇 개의 그룹을 동시에 선택하면, 각 그룹의 선택 점들은 서로 다른 색을 갖게 됩니다.
다음 요소 유형들은 그룹화될 수 없습니다: 치수 유형, 영역, 라벨, 단면/입면/IE 선, 카메라. 문과 창문은 그것들이 배치되는 벽의 부분으로 그룹화될 수 있습니다.
그룹에 있는 하나의 특정 요소에서만 작업을 실행해야 할 필요가 있습니다.
해결 방법은 '그룹화 일시 중지' 명령을 사용하여 그룹을 일시적으로 중단하는 것입니다:
그룹 일시 중지가 되면 모든 그룹이 일시적으로 비활성화 됨을 의미하며 단일 요소들은, 그것이 복잡한 그룹 위계의 부분이더라도, 개별적으로 선택되고 편집될 수 있습니다.
그룹 기능을 다시 재 활성화하기 위해서는, 그룹 일시 중지 토글을 다시 OFF 시켜 주기만 하면 됩니다.
주의: 그룹 일시 중지 기능을 사용하지 않고 그룹 안에서 단일 요소의 설정을 변경하기 위해서, 매개변수 전송 메뉴를 사용합니다. 이 매개변수 전송은 클릭된 요소에만 적용되고, 그룹안에 있는 남은 요소들에게는 영향을 주지 않습니다.
매개변수 전송 참조.
그룹 해제
모든 요소들을 그룹에서 다시 독립시키기 위해, 편집 > 그룹화 > 그룹 해제 (단축키: Ctrl/Cmd+Shift+G)을 선택합니다.
•그룹 해제 를 클릭하는 것은 선택한 요소를 그 그룹으로부터 분리하고, 아무리 겹쳐진 그룹이 복잡할지라도 모든 그룹을 하나의 독립요소로 나눕니다.
•그룹 일시 중지 토글을 OFF 해서 그룹 해제 를 클릭하면, 낮은 레벨 그룹의 내용을 선택하기 위해, 선택한 그룹은 먼저 하위 그룹으로 나눠집니다.
따라서 요소를 개별적으로 선택하여 편집하기 전에 그룹 해제 명령을 여러 번 반복해야 할 수도 있습니다.
자동그룹화
편집 > 그룹화 > 자동그룹화를 활성화하십시오. (단축키: Alt+G) 이렇게 하면 요소를 먼저 만든 후에 그룹화하는 대신 동시에 요소를 그룹화할 수 있습니다.
만약 자동그룹화 명령이 켜져있다면, 체인식 다각형과 직사각형의 요소는 자동으로 그룹으로서 만들어집니다. 분해 된 요소들의 구성요소들도 그룹화 할 수 있습니다.
다음의 작업들은 그룹을 구성하는 모든 요소들에 동시에 실행할 수 있습니다:
•선택
•다음 편집 메뉴 기능: 드래그, 회전, 대칭, 다중 복사
•삭제
주의: 선택한 그룹에 있는 요소들이 보이지 않는 레이어에 있어도 삭제됩니다!
다른 작업들 (합치기와 모깎기/모따기와 같은)은 그룹이 일시 중지된 후에, 개별적인 요소에서만 실행될 수 있습니다.
요소 그룹화는 요소의 속성 할당을 변경하지 않고, 이것은 각 요소는 자체 레이어에 남게 된다는 것을 의미합니다.
한 그룹의 일부 요소들이 보이지 않는 레이어에 있다면:
•숨겨진 레이어의 요소들은 보이지 않습니다.
•그룹을 편집할 때 (끌어오기, 회전, 거울, 다중 복사를 통해) 숨겨진 레이어에 있는 요소들은 나머지 그룹과 함께 그 위치도 변경되거나 삭제됩니다.
그룹의 몇몇의 요소가 잠겨진 레이어 상에 있다면, 요소 잠금/잠금 해제 를 참조하십시오.
•잠긴 레이어 위의 요소들은 평면 창에서 볼 수 있으나, 이는 그룹 전체를 잠기게 합니다. 그룹은 드래그, 회전, 대칭, 다중복사의 영향을 받지 않습니다.
•그룹을 선택할 때, 그것의 모든 요소들이 선택되나, 회색 점들로 됩니다. 그룹 일시 중지 명령을 사용하여, 잠긴 레이어에 없는 그룹화된 항목들을 편집합니다.
