도면을 작성하기 전에 모델 품질을 개선하십시오.
애드온은 겹치는 요소 쌍을 감지합니다. 참조선이 부분적으로 또는 완전히 겹친다면, 중복으로 간주됩니다. 그런 다음 이러한 쌍은 이슈로 하이라이트 되므로, 필요에 따라 각 이슈를 검사하고 수정할 수 있습니다.
참고: 이것은 실험적 기능으로서 곡선 요소에서는 작동하지 않습니다.
기능 활성화

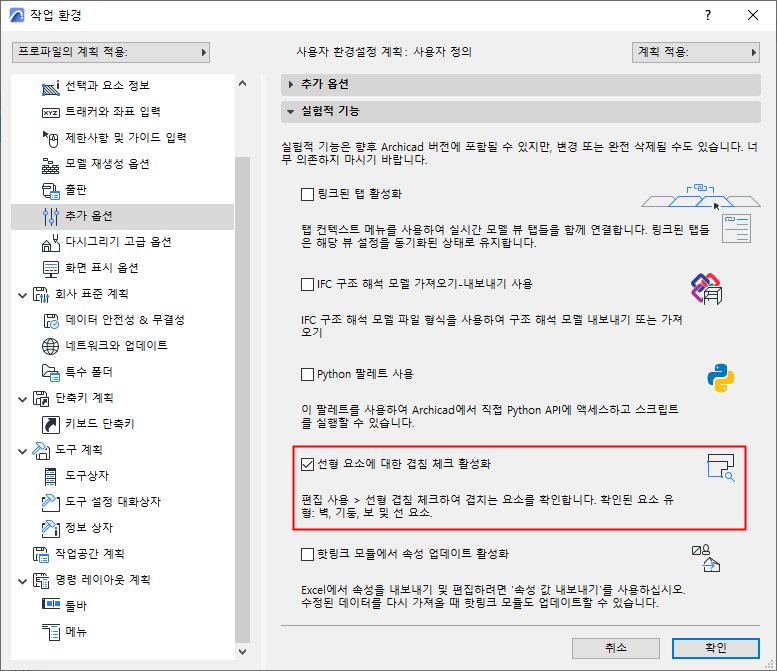

이것은 실험적인 기능입니다. 옵션 > 작업 환경 > 추가 옵션 > 실험적 기능에서 활성화했는지 확인하십시오.:
피드백을 제공하려면, 이 기능을 사용해 본 다음 '선형 요소에 대한 겹침 체크 활성화' 기능을 체크 해제하고 의견을 보내주십시오. 귀하의 의견에 감사드립니다!
제안된 워크플로
1.편집 > 선형 겹침 체크로 이동하여 선형 중첩 체크 팔레트를 엽니다.

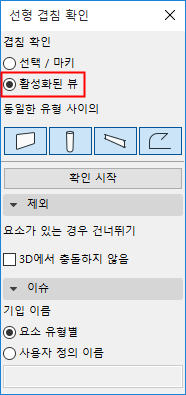

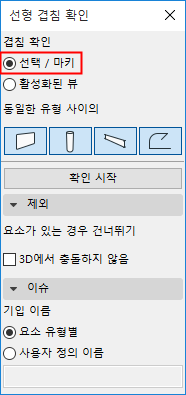

2.활성화된 뷰 또는 선택/마키 중에서 확인할 모델의 파트를 선택합니다.
활성화된 뷰: 현재 활성화된 뷰에 표시되는 모든 요소를 확인합니다.
선택/마키: 현재 선택되어 있거나 마키 된 요소만 확인합니다.

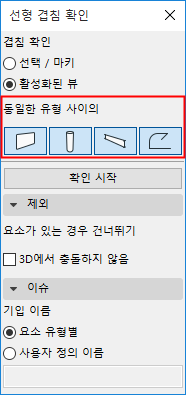

3. 도구 아이콘을 활성화하여 검사할 요소 쌍 (벽 대 벽, 기둥 대 기둥, 보 대 보 및/또는 선 요소 대 선 요소)을 정의합니다.
4.'체크 시작'을 클릭합니다.

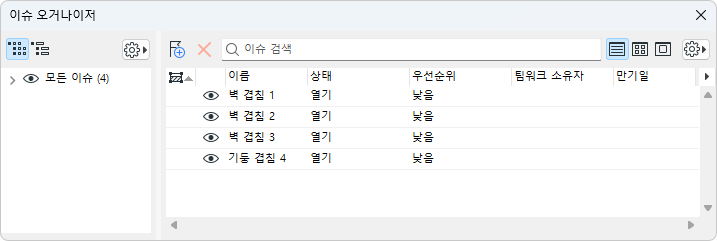

5.결과를 보려면 이슈 오거나이저를 여십시오. (창 > 팔레트 > 이슈 오거나이저)
기본적으로 모든 이슈가 표시되고, 미해결 상태이며 우선순위가 낮습니다.

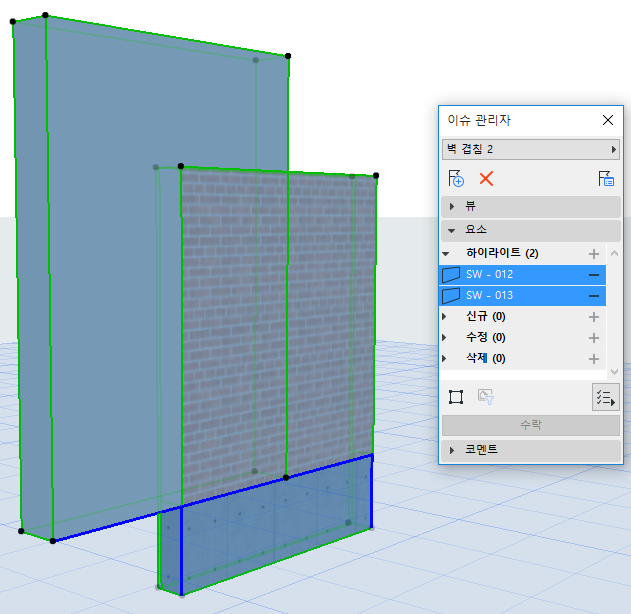

6.이슈를 더블클릭하면 이슈 관리자에서 확인할 수 있습니다. 강조 표시된 요소를 확대하고 필요에 따라 모델을 조정합니다.

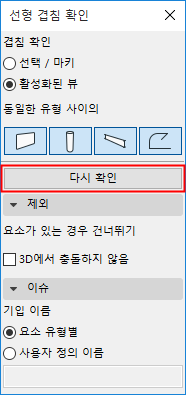

7.다시 실행하려면 다시 확인을 클릭하십시오. 해결된 모든 이슈는 이슈 관리자에서 제거됩니다.
참고: 명령은 프로젝트를 닫을 때까지 "다시 확인" 상태로 유지됩니다.
추가 옵션
충돌하지 않는 요소 건너뛰기

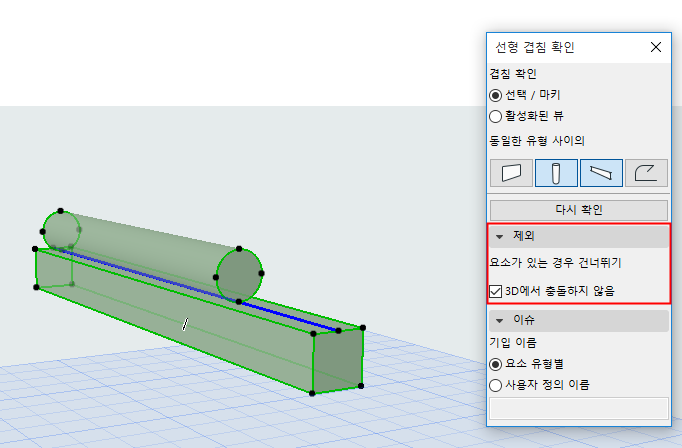

경우에 따라 두 요소에 겹치는 참조선이 있을 수 있지만, 실제로는 3D에서 충돌하지 않습니다. 이러한 이슈를 무시하려면, '3D에서 충돌하지 않는 요소 건너뛰기'를 선택하십시오.
참조선이 겹치지만 3D 충돌은 없습니다. 이러한 요소는 생략되고 이슈를 찾을 수 없습니다.
자동 이슈 이름 지정
이슈 이름은 기본적으로 요소 유형을 기반으로 생성됩니다. 또한 번호가 매겨져 있습니다.

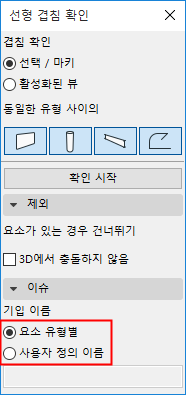

그러나, '사용자 지정 이름'을 선택하면 이슈 패널에서 이슈의 다른 이름을 선택할 수 있습니다. 이렇게 하면 생성된 모든 이슈가 동일한 사용자 지정 이름을 공유하지만 번호가 지정됩니다.
추후 이슈 오거나이저에서 기본 이름을 하나씩 수정할 수 있습니다.
