요소 기준 정의하기

여러 개의 Archicad 기능 중에서, 기능을 시행하기 앞서 기준에 의한 요소 그룹을 명시할 수 있습니다.

•찾기＆선택

•그래픽 오버라이드 규칙

•충돌 감지

•기준에 의한 요소 예약 (팀워크)

•대화형 일람표 스킴

이들 기준을 수동으로, 또는 사전정의된 기준 세트를 사용하여 설정할 수 있습니다. (참조: 사전정의한 기준 세트)

본 섹션에서는 수동 기준 설정을 설명합니다.

기준 정의는 대체로 네 가지 대화상자에서 모두 동일합니다(찾기&선택, 그래픽 오버라이드 규칙, 충돌 방지, 기준으로 요소 예약하기).

이 섹션의 주제들:

첫 번째 요소 유형 정의하기

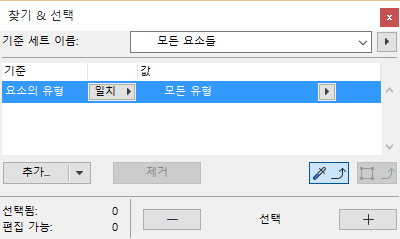

1.기준 열에서, 첫 번째 선은 항상 요소 유형입니다. 클릭하여 선택합니다.

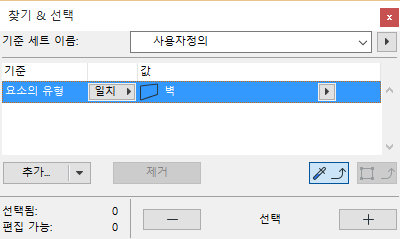

2.값 열에서, 팝업을 클릭한 다음 목록에서 요소 유형을 선택합니다(예: 벽).

추가 요소 유형 정의하기

하나 이상의 요소 유형을 추가하려면:

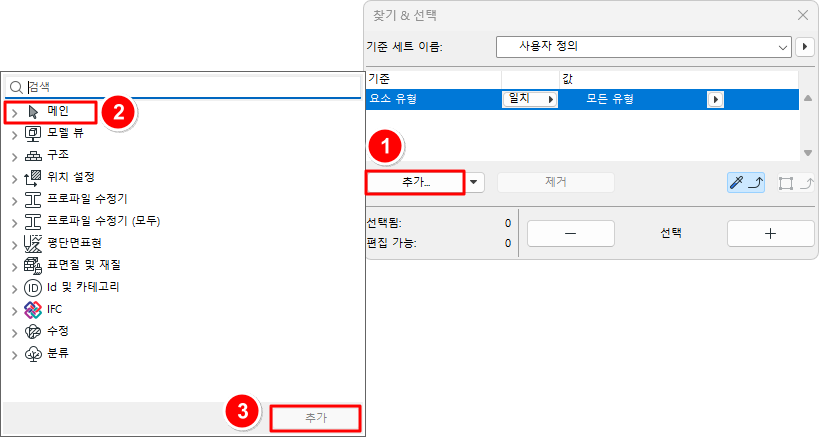

1.추가 팝업을 클릭합니다.

2.목록에서 "요소 유형"을 선택합니다. 상단에서 검색 필드를 사용하면 항목의 위치를 알 수 있습니다.

3.목록의 추가 버튼을 더블클릭하거나 클릭하면 이를 사용자의 기준 목록에 추가할 수 있습니다.

4.값 열에서, 팝업을 클릭한 다음 다시 목록에서 요소 유형을 선택합니다(예: 슬래브).

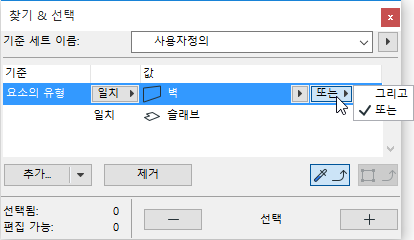

5.그리고/또는 컨트롤을 사용하여 요소 유형 기준을 더 정의합니다.

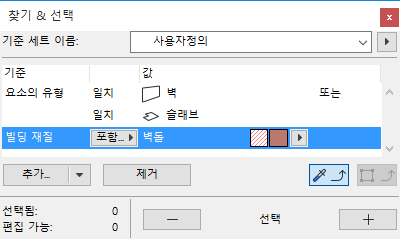

추가 기준 정의하기: 매개변수 & 속성

범위를 좁히려면 기준을 더 선택합니다.

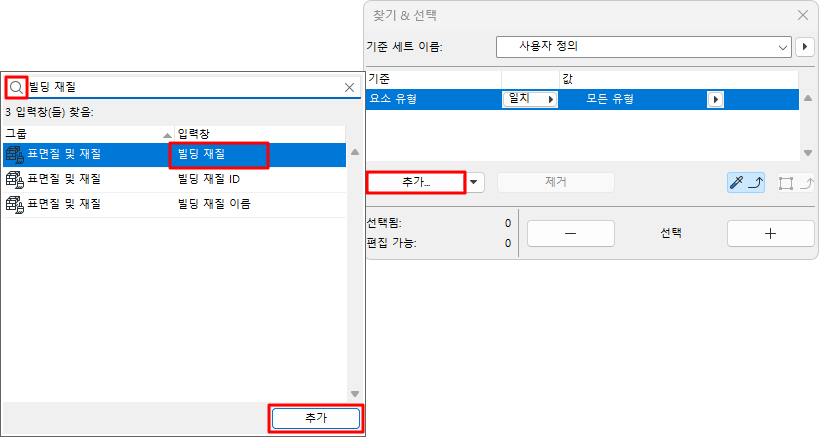

1.추가 버튼을 클릭하여 "매개변수 및 속성" 목록을 가져옵니다.

2.기준을 하나 선택한 다음 (상단에 있는 검색 필드를 사용하면 더 빨리 찾을 수 있습니다), 추가 를 클릭하여 (또는 엔터키를 눌러) 기준 목록에 추가합니다.

3.추가된 기준 각각에 대해 팝업에서 그 값을 정의합니다.

사용 가능한 기준은 위의 행(들)에서 정의된 요소 유형(들)에 따라 달라집니다.

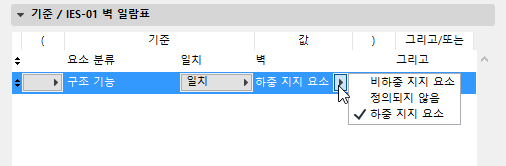

예를 들어, 요소의 구조 기능 분류에 따라 기준을 좁힐 수 있습니다(예: 하중지지 또는 비-하중지지).

주의: “레이어” 또는 “레이어 조합” 을 기준으로 정의하면, 프로그램은 주어진 레이어 조합에 따라 보이는 요소를 찾고 선택합니다.

IFC 속성 또는 라이브러리 파트 매개변수를 기준으로 사용하기

추가 버튼의 팝업에서 추가 파라미터/속성 유형에 액세스합니다.

•IFC 속성

•라이브러리 파트 매개변수 (대화형 일람표 스킴 전용)
