스냅점은 새 요소들을 더 정확하게 배치하고 그리는 것을 돕기 위해, 요소에서 (사용자가 정의한) 특정 간격으로 나타나는 일시적 핫스팟입니다.
스냅점 활성화하기
다음 중 하나를 실행합니다.
•표준 툴바에서 스냅 가이드 및 스냅점 켜기 (가이드 메뉴 - 가능한 경우)
•뷰 > 스냅점를 클릭합니다.
스냅점 사용하기
스냅점을 보고 싶은 요소 위에 커서를 대고 있습니다.
스냅점이 나타납니다. 그 수와 위치는 설정한 옵션에 따라 다릅니다.
아래의 스냅점 간격 정의하기 참조.
스냅점은 임시 핫스팟처럼 작용합니다. 커서로 스냅점을 스냅할 수 있고, 스냅점은 또한 스냅 기준점 역할을 합니다. (참조: 스냅 기준 활성화하기.) 이 점들에서 새로운 요소를 그리기 시작하거나, 그것들과 관련하여 다른 요소들을 편집하는데 사용할 수 있습니다.
스냅점은 5초 후에 사라집니다. 그러나 스냅점이 스냅 기준 세그먼트를 따라 위치한 경우, 해당 기준이 보이는 동안 스냅점도 계속 보입니다.
주의: 요소를 배치하거나 뷰를 바꿀 때까지 스냅점이 계속 보이게 하려면, “스냅점 자동 숨기기" 체크박스를 비활성화 시키십시오(옵션 > 작업 환경 > 제한사항 및 가이드 입력).
스냅점을 이용하는 또 다른 방법은 정의된 스냅점을 표시하는 임시 벡터를 그리는 것입니다.
스냅점 제한 참조.

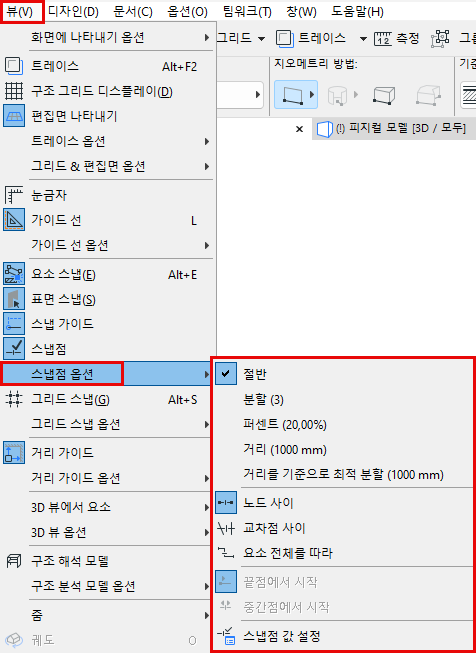

뷰 > 스냅점 옵션 메뉴 또는 제도 보조 도구의 명령을 사용하십시오.
•절반: 한 모서리를 균등한 두 부분으로 나눕니다.
•분할: 모서리를 설정된 세그먼트의 수로 나눕니다. 범위: 3 ~100.
•퍼센트: 설정한 퍼센트에 따라 모서리를 두 부분으로 나눕니다.
•거리: 설정한 거리에 따라 모서리를 일정 간격 선분들로 나눕니다.
•거리를 기준으로 최적 분할: 스냅점은 여기에서 정의한 거리와 되도록 가까운 길이만큼 모서리를 균등하게 나눕니다.
주의: 스냅점 값 대화상자에서 선호하는 분할, 퍼센트 등을 정의할 수 있습니다.
아래의 스냅점 값 참조.
퍼센트 또는 거리 간격을 사용할 때 아래와 같은 두 가지 옵션을 더 선택할 수 있습니다.
•끝점에서 시작: 스냅점은 커서에 가장 가까운 요소의 끝점에서 측정한 대로 주어진 퍼센트/거리에 배치됩니다.
•중간점에서 시작: 스냅점은 해당 요소의 중간점에서 측정한 대로 주어진 퍼센트/거리에 배치됩니다.
제도 보조 도구의 스냅점 메뉴에서 (또는 뷰 > 스냅점 옵션) 스냅점 값 설정 명령을 클릭합니다.
대화상자가 나타나면, 분할, 퍼센트, 그리고/또는 거리에 대한 값을 정의합니다.
스냅점 옵션

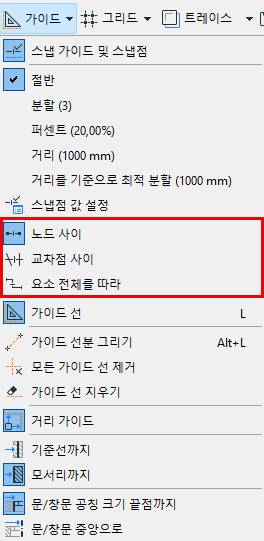

다음에서 스냅점 옵션을 선택합니다:
•제도 보조 도구
•뷰 메뉴
•표준 툴바의 가이드 메뉴 (가능한 경우)

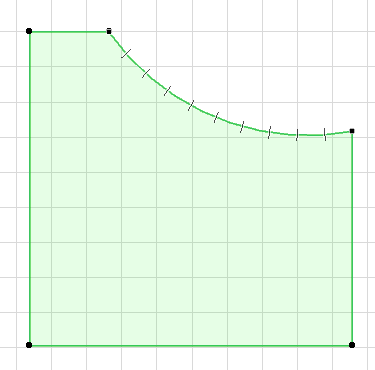

•노드 사이: 스냅점은 선택된 세그먼트 (이웃한 노드 사이)에서만 나타납니다.

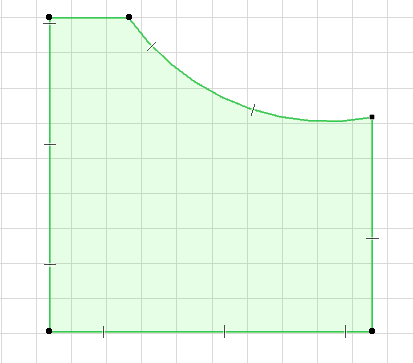

•전체 요소를 따라: 스냅점은 교차하는 요소들에 상관 없이, (다각형 요소를 포함하여) 전체 요소를 따라 정의된 간격으로 나타납니다.
•교차점 사이 : 선택된 요소에서 교차점부터 다음 교차점 사이에서만 스냅점이 나타납니다.
스냅점 색상
스냅점의 색상을 사용자정의하려면 옵션 > 작업 환경 > 제한사항 및 가이드 입력의 가능을 사용합니다.
