많은 선택된 요소들을 (벽, 보, 선, 슬래브, 지붕, 메쉬, 채우기와 영역 다각형, 선, 호, 폴리라인, 스플라인) 직선 세그먼트, 호 또는 요소 테두리를 따라 분할 할 수 있습니다.
분할 명령은 평면과 3D 창 - 드로잉 요소에서만- 단면/입면/IE 그리고 3D 문서 창, 그리고 상세와 워크시트에서 가능합니다.
주의: 지붕 요소와 같은 다각형은 호로 분할할 수 없습니다.
분할 면은 항상 평면에 수직입니다.
예외: 모프를 분할하고 있다면, 더 자유롭게 작업할 수 있습니다: 분할면은 현재의 편집면에 수직이 되도록 설정할 수 있습니다.
1.분할하려는 요소들을 선택합니다.
2.편집 > 변형 > 분할 명령을 선택하거나 표준 툴바에서 도끼 아이콘을 선택합니다.
3.임시 분할 선을 그리거나, 기존의 선, 호, 벽 또는 다각형 테두리 위를 클릭합니다.

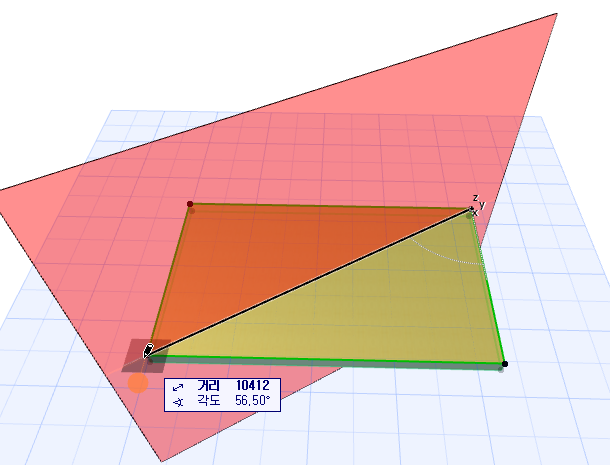

3D 창에서, 빨간색 분할 면이 참고로 보여집니다.
4.눈동자 커서로 분할한 선/호/테두리 자르기의 어느 한쪽 위를 클릭합니다.
주의: 벽을 분할할 때, 분할은 선택된 요소의 기준선과 함께 나누는 선 교차의 점에 위치를 갖습니다.
5.클릭된 쪽의 요소들은 선택된 채로 남고, 다른 쪽의 요소들은 선택 해제됩니다. 요소들의 선택된 그룹은 일반적인 방법으로 편집될 수 있습니다.

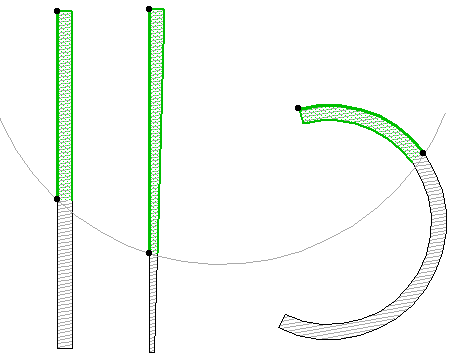

선택된 요소가 몇몇 위치에서 한 요소에 의해 교차되면, 분할 명령은 모든 교차점에서 선택된 요소들을 분할합니다.
분할하기는 3D 창에서도 사용 가능합니다. 수직 면을 가진 선택된 요소를 두 개의 세그먼트로 분할 할 수 있습니다. 이 기능은 평면 창에서와 같은 방법으로 실행됩니다. 분할 선은 사용자 원점의 면에서 그려집니다.
주의: 선택된 요소가 없을 때, 분할 명령으로 벽의 면이나 기준선 상 어느 점을 클릭하여 그 벽을 분할할 수 있습니다.
