단면의 영역 표시

영역 표시는 Archicad 25 업데이트 2의 새로운 기능입니다. 옵션 > 프로젝트 환경설정 > 레거시에서 체크박스가 꺼져 있는지 확인합니다.:

Archicad 25와 그 이전 버전에서 시작된 프로젝트를 열 때, 이 체크박스는 기본적으로 켜져 있습니다.

영역의 기본 표시

단면 - 절단 기본값 (분류 색상)

입면 - 절단되지 않은 기본값 (표면질)

단면의 절단 영역 투명도 설정

단면에 절단 영역이 있는 경우, 표면 투과율 매개변수를 50 이상의 값으로 설정하여 완전히 투명하게 만들 수 있습니다.

투과율 매개변수가 49이하이면 영역이 불투명합니다.

투명 영역에서는 객체의 윤곽이 표시되지만 색상은 영향받지 않습니다.

불투명 영역 (투과율 50 미만)

투명 영역 (투과율 50 이상)

절단되지 않은 영역의 투명도 설정

절단되지 않은 영역 (예: 입면 또는 3D 뷰)이 있는 경우, 표면질 투과율 매개변수를 사용하여 투명도를 조정할 수 있습니다.

0보다 큰 값은 영역을 투명하게 만들지만, 투명도 수준은 투과율 값에 따라 달라집니다. (투과율 값이 높을수록 영역 투명도가 높아집니다.)

절단되지 않은 영역 - 높은 표면질 투과율 값

절단되지 않은 영역 - 낮은 표면질 투과율 값

영역에 대한 표면질 투과율 설정

1.영역을 선택하고 영역 설정을 엽니다.

2.모델 패널에서 표면질의 이름을 확인합니다.

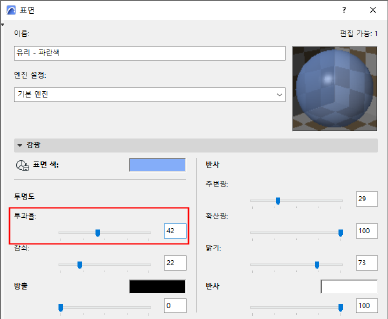

3.옵션 > 요소 속성 > 표면질로 이동하여 투과율 수준을 조정합니다.:
