영역과의 관계

이 설정은 벽, 커튼월, 기둥에 적용할 수 있습니다. 해당 요소가 영역 다각형 안에 위치하면 관련이 됩니다. 영역 면적 계산은 요소의 "영역과 관계" 설정에 따라 달라집니다. 그렇다면, 영역 면적은 이 요소의 면적을 포함하는지, 배제하는지의 여부가 문제입니다.

각 벽, 커튼월, 기둥에서, 요소 설정의 팝업을 사용하여 "영역과 관계"를 정의할 수 있습니다.

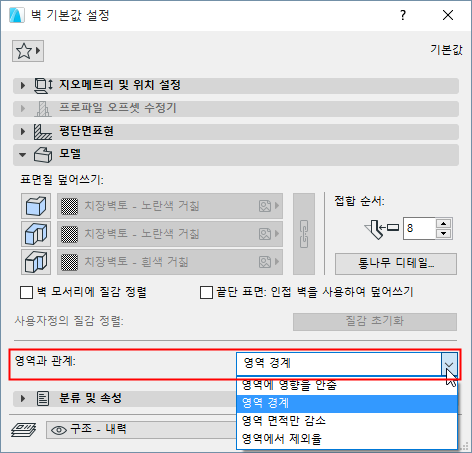

•벽과: 모델 패널을 사용합니다.

•기둥: 위치설정 패널을 사용합니다.

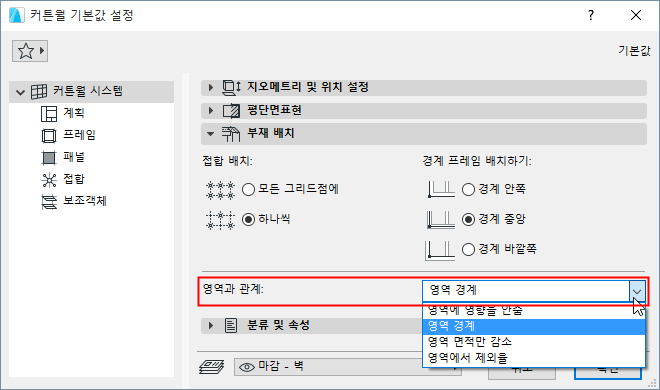

•커튼월: 커튼월 시스템 설정의 부재 배치 패널을 사용합니다.

주의: 영역 계산 설정에서의 변경사항에 미치는 영향을 보려면, 디자인 > 업데이트 영역 명령을 실행해야 합니다.

영역 경계

"영역 경계"로 설정된 경우 벽이나 커튼월 (영역 안쪽)은 영역의 범위를 정합니다. 따라서, 영역 경계는 벽/커튼월까지 연장됩니다. 벽/커튼월이 경사진 경우, 영역의 지오메트리도 따라서 경사집니다.

•영역 면적 내에 위치한 경우, 벽/커튼월은 측정된 면적(영역 파라미터) 안에 포함되지 않습니다.

•"영역 경계"로 설정된 수직 기둥은 측정된 면적(영역 파라미터) 안에 포함되지 않습니다.

•경사진 기둥은 "영역 경계”로 설정될 수 없습니다. 경사진 기둥은 영역 설정에서 "제외하기"를 사용합니다.

"영역 경계"로 설정된 수직 기둥: 측정된 영역에서 배제됨 (영역 목록화 파라미터)

주의: 선-유형 요소는 설정 대화상자에서 “영역 경계”로 설정될 수 있습니다. 이런 선은 영역의 2D 범위 결정자로 작동합니다.

영역 면적만 감소

•요소의 면적은 측정된 면적에서 제외됩니다.

•요소의 체적은 영역 체적에 포함됩니다.

주의: 벽이나 기둥을 "영역 면적 감소"로 설정했다면, 아주 작은 크기의 벽이나 기둥에 대해서는 이 설정을 무시하는 편이 좋을 수 있습니다. 그러한 벽과 기둥을 제외시키기 위한 최소 한계를 설정하려면, 옵션 > 프로젝트 환경설정 > 영역으로 이동합니다.

영역의 면적이 벽/기둥 감소 때문에 얼마나 감소되었는지를 보려면, 해당 영역을 선택하고 영역 설정의 면적 계산 패널에서 데이터를 봅니다.

영역에서 제외

•요소의 면적은 측정된 영역 면적 및 순 면적에서 제외됩니다. 영역 경계 설정과 달리, 이 설정은 경사진 기둥에서 사용 가능합니다.

•요소의 체적은 영역 체적에서 제외됩니다.

"영역에서 제외"로 설정된 경사진 기둥: 측정된 영역에서 배제됨 (영역 나열 파라미터)

영역에 영향 없음

이 요소는 영역 계산에 영향을 미치지 않습니다. 영역 면적 및 체적은 요소가 차지한 영역 및 체적을 포함합니다.

예시

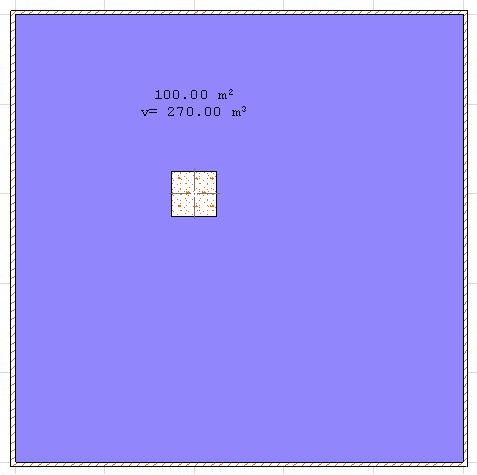

이 예시에서, 영역 면적은 100 제곱미터, 높이는 2.70 미터입니다. 영역에는 1제곱미터의 기둥이 포함되어 있습니다.
