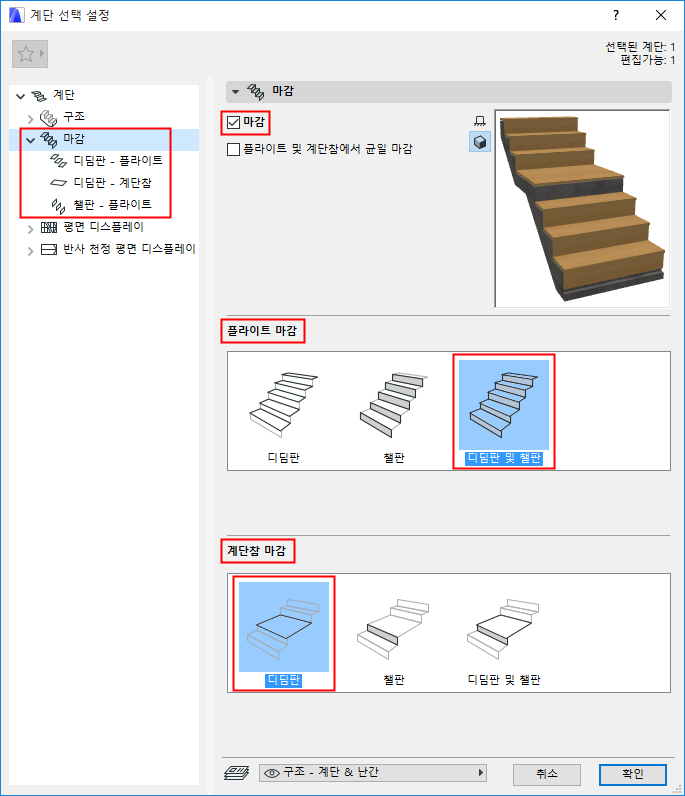

계단 설정에서, 트리에서 마감을 선택하여 이 페이지를 엽니다.
마감을 체크하여 디딤판/챌판 마감 구성요소를 계단에 추가합니다.
아래에서, 필요한 구성요소를 클릭합니다.
•플라이트 마감: 디딤판, 챌판, 또는 둘 다 적용합니다.
•계단참 마감: 디딤판, 챌판, 또는 둘 다 적용합니다.
선택한 구성요소가 트리 구조에 나타납니다. 디딤판/챌판/계단참/플라이트 마감 각각에 대해 별개의 설정 페이지가 있습니다.

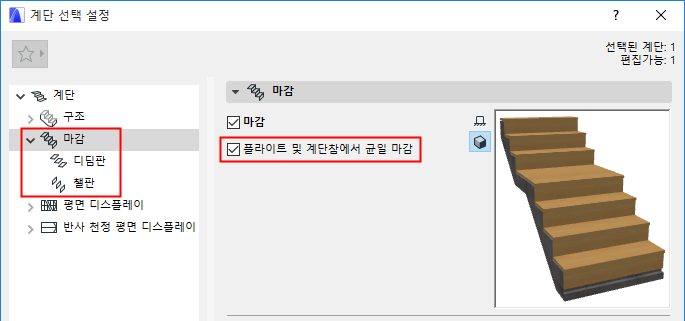

플라이트 및 계단참에서 균일 마감
이 옵션을 체크하여 계단의 모든 디딤판 및 챌판, 플라이트 및 계단참 양쪽에 대해 동일한 마감 설정을 사용할 수 있습니다. 그러면 설정 페이지의 수가 감소합니다.
디딤판 및 챌판 설정 페이지에서, 적용 가능한 경우 팝업에서 GDL 구성요소를 선택하여 마감이 되게 합니다.

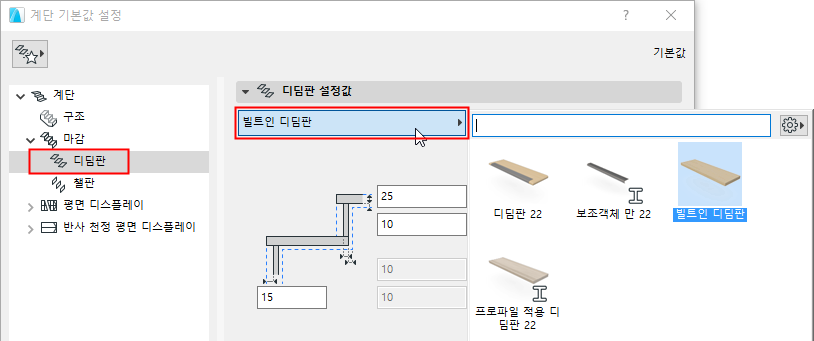

디딤판 마감으로서의 구성요소 선택
챌판 마감으로서의 구성요소 선택
디딤판 위 챌판: 이를 체크하면 디딤판 상단 위에 챌판을 배치합니다. (이를 체크해제하면, 챌판이 디딤판의 하단 면까지 연장됩니다.)
이 구성요소 설정 패널을 사용하여 선택한 마감의 형체와 외양을 구체화합니다. 이 설정은 선택한 구성요소에 따라 달라집니다.

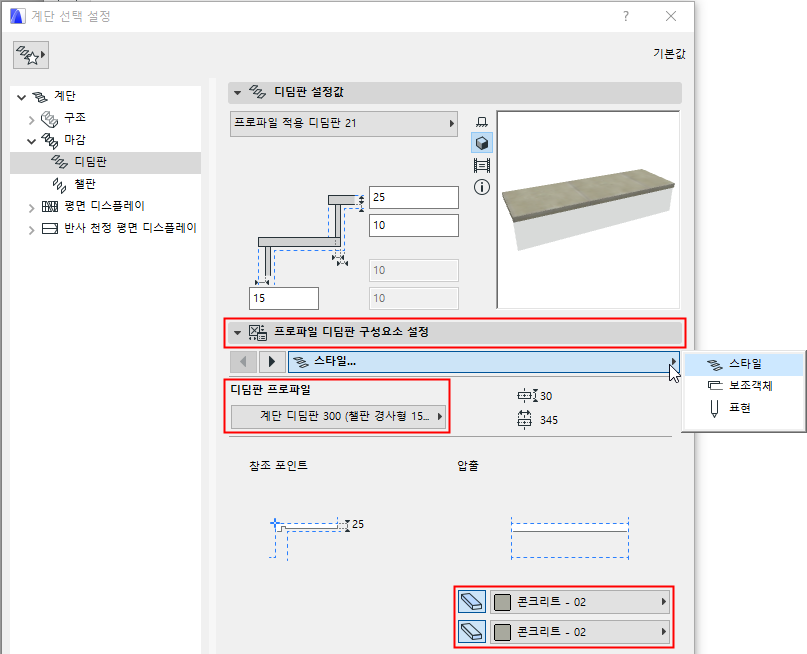

디딤판 프로파일 및 빌딩 재질 선택

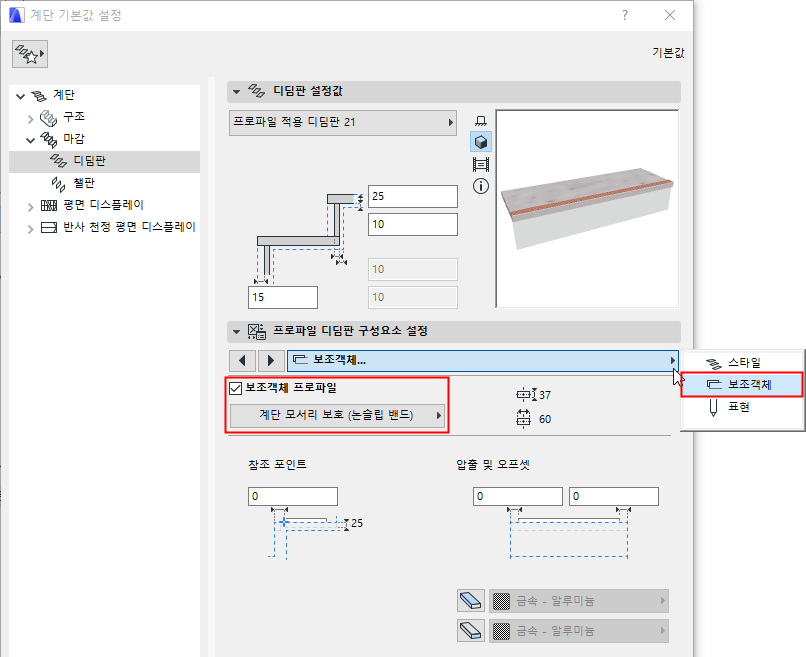

별개의 보조객체 디딤판 프로파일 선택
개별 디딤판 및 챌판 편집하기
편집 모드에서 개별 디딤판 및 챌판 구성요소를 편집할 수 있습니다. 디딤판과 챌판을 별개로 편집해야 합니다.
예를 들어, 계단에서 붙박이 캐비넷 구조가 있는 특정 디딤판 및 챌판의 형체를 편집할 수 있습니다.

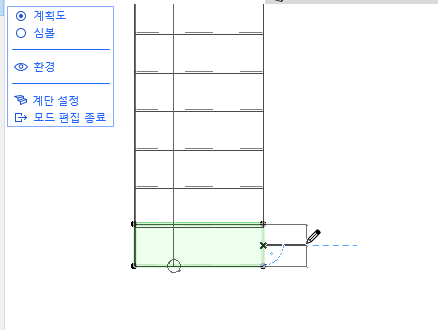

1.계단을 선택하고 편집 모드로 들어갑니다. (참조: 편집 모드 들어가기.) 여기에서 계획도 뷰를 사용합니다.

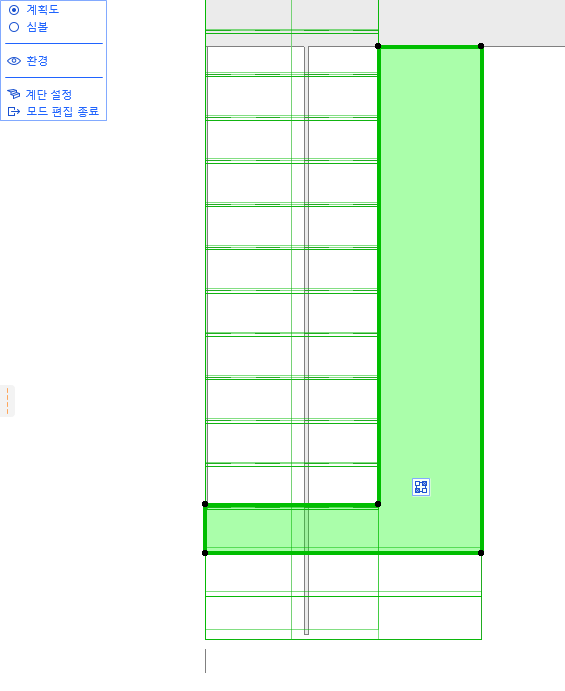

2.각 디딤판을 따로따로 선택합니다. 익숙한 펫 팔레트 명령을 사용하여 편집합니다.
3.3D 창으로 전환합니다. 아직 편집 모드입니다.

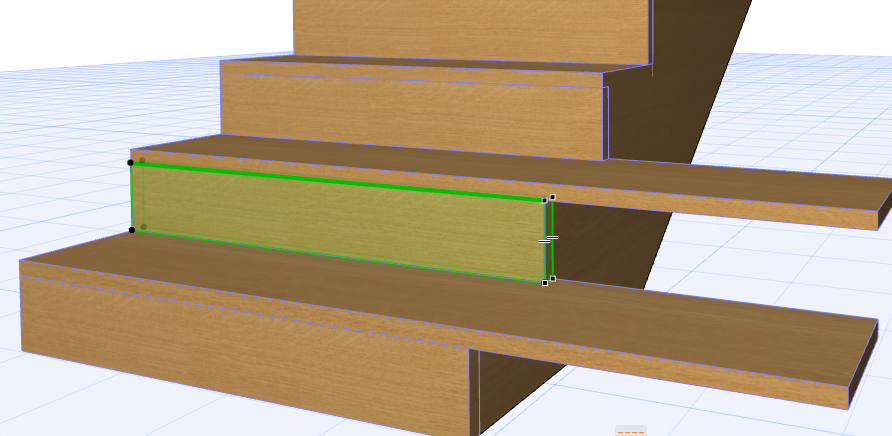

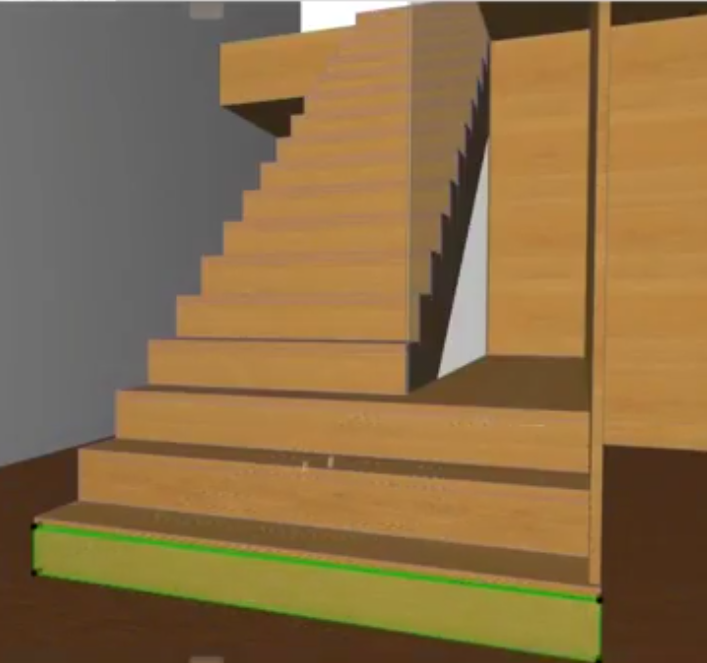

4.계단 구성요소를 계속 편집합니다. 여기에서 챌판을 따로따로 편집합니다.

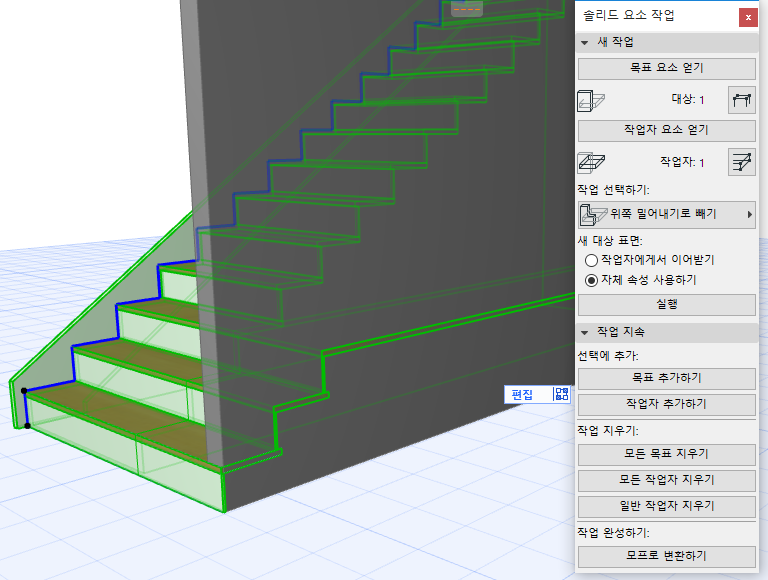

5.계단이 완료되면, 솔리드 요소 작업을 사용하여 이를 벽에 연결합니다.
사용자정의 디딤판 세그먼트 정의하기: 정면, 후면, 좌측, 우측

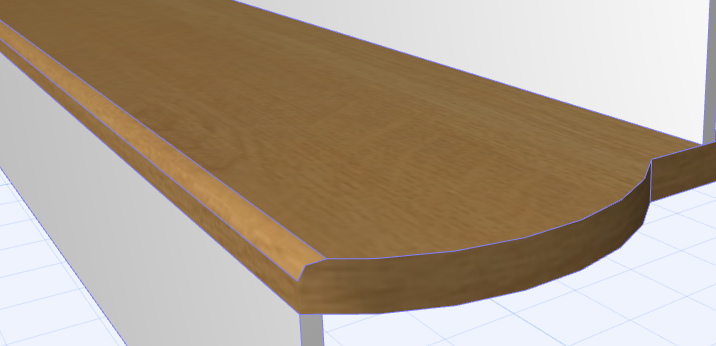

디딤판을 편집하여 그 형체를 변경할 때, 해당 디딤판 보조객체(계단코 등)가 사용자정의된 파트까지 연장되지 않을 수 있습니다.
이 경우, 디딤판 세그먼트를 사용자정의하여 표준 디딤판 형체의 정면, 후면, 좌측, 또는 우측 면으로 보이게 할 수 있습니다.
1.계단을 선택하고 편집 모드로 들어갑니다.
2.디딤판을 선택하고, 그 측면 세그먼트 중 하나를 클릭합니다.

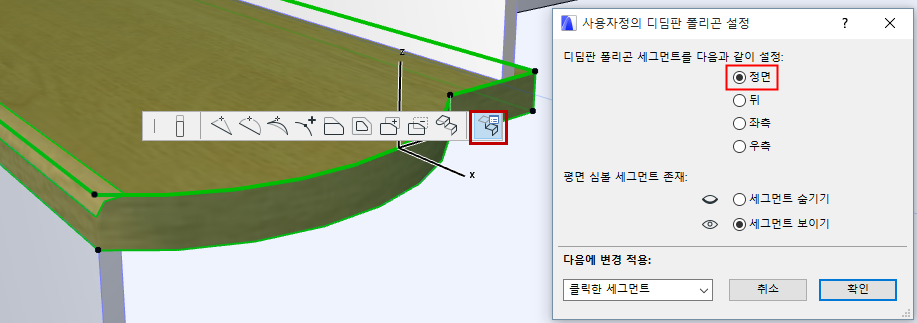

3.펫 팔레트에서, 사용자정의 디딤판 다각형 설정을 선택합니다.
4.디딤판 다각형 세그먼트를 "정면"으로 설정합니다.
주의: 모든 디딤판 세그먼트를 변경하려면, 모든 세그먼트를 선택합니다( 다음에 번경 적용 팝업에 있음).
5.이제 사용자정의 디딤판 세그먼트가 해당 디딤판의 정면처럼 보이며 계단코도 디스플레이합니다.
편집 모드에서 개별 챌판 높이 편집하기 (단면/입면)
각 챌판의 높이를 개별적으로 편집하려면, 단면 또는 입면 창에서 편집 모드를 사용하면 됩니다.
(예를 들어, 다양한 높이의 챌판에 있는 과거 계단을 도면화할 수 있습니다.)

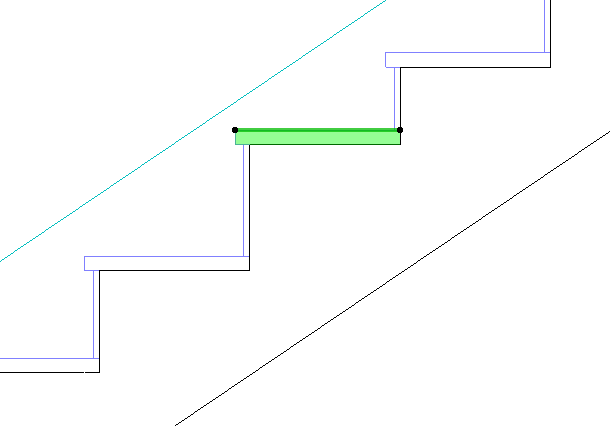

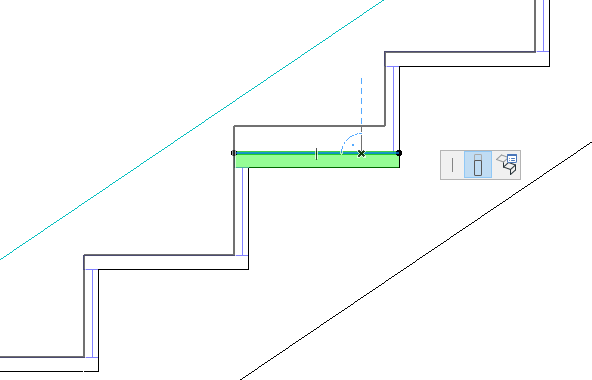

1.단면/입면 창에서 계단을 선택한 다음, 편집 모드로 들어갑니다.
2.디딤판을 선택합니다.
3.원하는 위치로 해당 디딤판의 상단을 드래그합니다.
챌판 높이가 수정됩니다. (연결 구조를 포함하여) 전체 계단 형체가 영향을 받는다는 점을 유념하십시오.
2D에서 디딤판 선을 숨기고 싶을 수 있습니다. 예를 들어, 마지막 디딤판이 계단참의 슬래브와 동일 레벨인 경우, 상단 디딤판 선을 숨길 수 있습니다.
1.평면 창에서 계단을 선택한 다음, 편집 모드로 들어갑니다.
2.편집 모드가 계획도 뷰를 사용하고 있는지 확인합니다.
3.디딤판을 선택하고, 그 측면 세그먼트 중 하나를 클릭합니다.
4.펫 팔레트에서, 사용자정의 디딤판 다각형 설정을 선택합니다.
5.세그먼트 숨기기를 클릭합니다.
주의: 모든 디딤판 세그먼트를 변경하려면, 모든 세그먼트를 선택합니다( 다음에 번경 적용 팝업에 있음).
6.심볼 뷰에서 결과를 봅니다.
