구조 소프트웨어와 데이터를 교환한다면, 프로파일 기둥이나 보로 표준 요소를 사용하는 것이 도움이 될 수 있습니다. 데이타 교환이 진행되는 동안, 그 구조적 엔지니어 프로그램은 어떠한 설정값의 조정 없이, 이러한 표준 요소들을 정확하고 완전하게 인식할 것입니다.
옵션 > 복합 프로파일 > 표준 형강 프로파일 가져오기 명령을 사용합니다.
이렇게 하면 표준 형강 프로파일 데이터베이스를 불러옵니다..
데이터베이스 프로파일

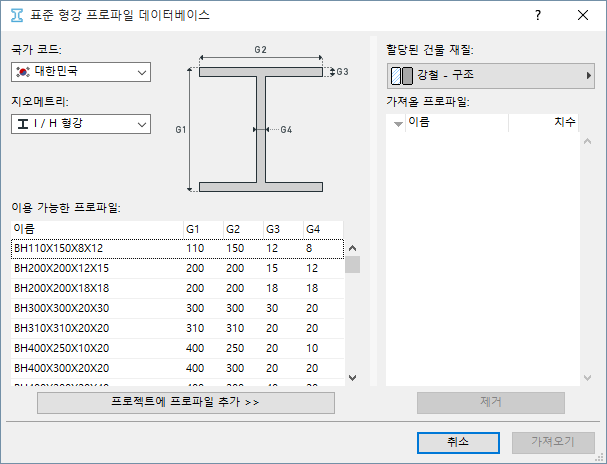

이 이미지에서 프로젝트 프로파일 목록은 (오른쪽에 있는 목록 창) 비어있기 때문에, 데이터베이스에서 선택한 프로파일들을 추가해야 합니다.
왼쪽에 있는 편집 불가능 한 이용 가능 프로파일 목록에서, 천여 개의 표준 프로파일을 볼 수 있습니다. (필요하면, 이름이나 특정 치수로 목록 열을 정렬하십시오.) 국가 코드 및 지오메트리 조정을 사용하여 필요한 프로파일을 찾는 데 도움을 받을 수 있습니다.

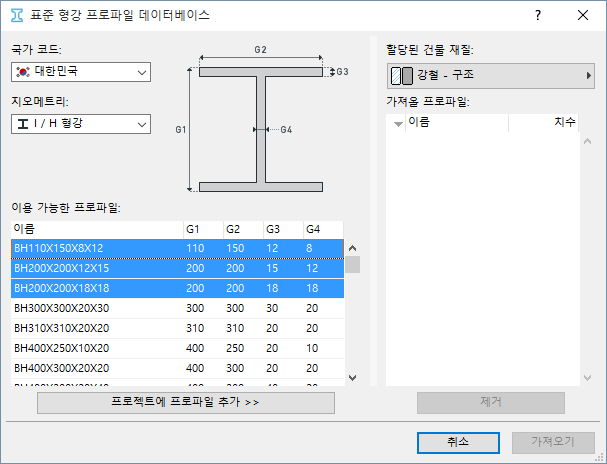

다음처럼 프로파일들을 선택한 후, 프로젝트에 프로파일 추가 를 선택합니다.
선택한 구조가 목록의 오른쪽에 나타납니다.
•맨 위의 팝업에서, 필요한 경우 해당 구조에 빌딩 재질을 할당합니다.
•제거를 클릭하여 가져오기 목록에서 프로젝트 프로파일을 제거합니다.
가져오기를 클릭합니다. 선택한 프로파일을 이제 Archicad 프로젝트에서 사용할 수 있습니다.
구조 프로파일 요소 배치하기
기둥이나 보 설정의 지오메트리 및 위치 설정 에서 복합 지오메트리 방법을 선택합니다.

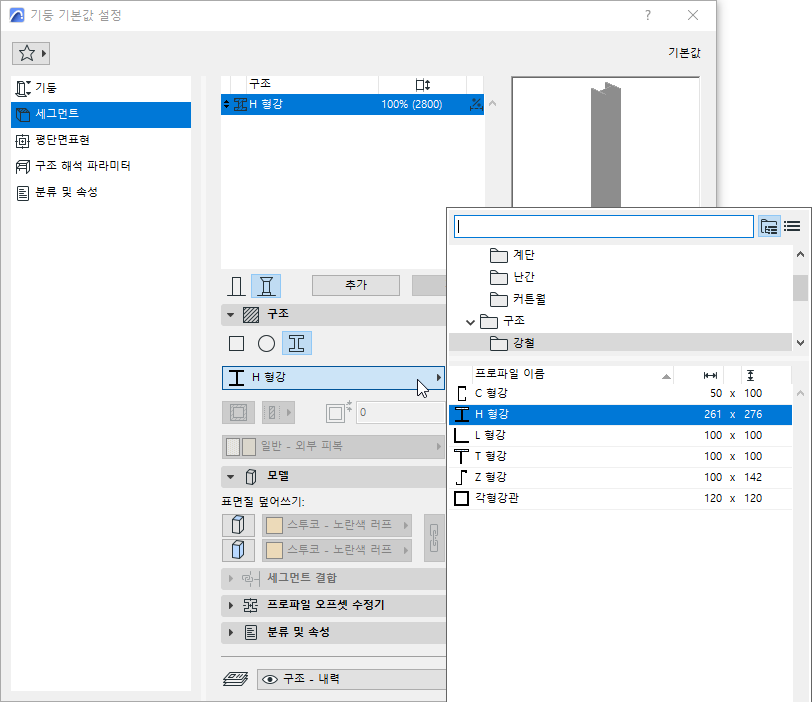

프로파일 팝업에서, 필요한 프로파일을 선택합니다.

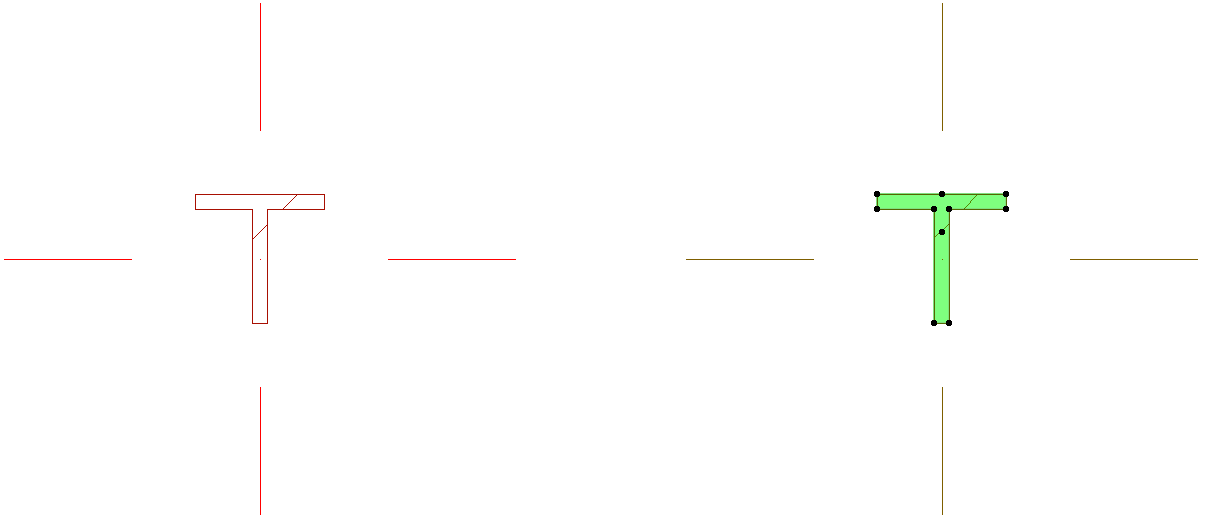

구조적 기둥 또는 보를 배치할 때, 삽입 점이 객체의 경계 상자 의 중앙에 오도록 주의하십시오. 하지만, 추가 핫스팟은 레벨기준의 요소 중앙에 위치됩니다.
이들 사전정의된 형강 프로파일 보와 기둥은 대화형 일람표에 이름 기준으로 나열될 수 있습니다. 대화형 일람표 계획 설정의 필드 패널에서 "복합 프로파일" 또는 "빌딩 재질/복합체/프로파일/채우기"가 포함됩니다.
