주의: 아래에 설명한 대로 새 지붕을 드로잉하는 방법 외에도, 다중면 지붕을 선택하여 여러 개의 단일면 지붕으로 분할하는 방법도 가능합니다. 편집 > 변형 > 단일면 지붕으로 분할 또는 디자인 > 지붕 추가사항 > 단일면 지붕으로 분할을 사용하십시오.
3D창에서 기존 요소로 잠기는 지붕을 배치하려면 이 방법을 사용합니다.

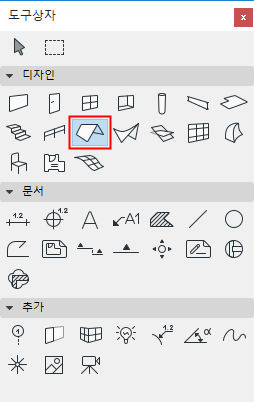

1.지붕 도구를 선택합니다.
2.지붕 설정 또는 정보 상자에서, 지붕의 주요 변수를 조정합니다 (예. 물매, 표면질, 처마 돌출).
3.정보 상자에서 단일면 구조 방을 선택합니다.
4.정보 상자에서 세 가지 지오메트리 방법 중 하나를 선택합니다 (다각형, 사각형, 또는 회전 사각형).
5.3D에서 세 점을 클릭하여 지붕을 정의합니다. 첫 번째 두 점은 피벗선을 구성합니다.
6.지붕의 윤곽을 그립니다. 첫 번째 노드로 되돌아 가면 망치 커서가 나타납니다. 클릭하여 다각형을 닫습니다.
7.Archicad는 지붕을 생성하게 됩니다.
