참고: 라이브러리 파트 메이커 애드온 기능의 일부. 잠조 라이브러리 파트 메이커.
문 및 창의 디테일 수준 정의
|
선택한 2D 상세 수준 |
기본 LOD |
대체 LOD 1 |
대체 LOD 2 |
대체 LOD 3 |
|
전체 |
전체 |
중간 |
낮음 |
시스템 빈 개구부 |
|
중간 |
중간 |
낮음 |
전체 |
시스템 빈 개구부 |
|
낮음 |
낮음 |
중간 |
전체 |
시스템 빈 개구부 |
|
선택한 3D 디테일 수준 |
기본 LOD |
대체 LOD 1 |
대체 LOD 2 |
대체 LOD 3 |
|
전체 |
전체 |
간소화 |
스키매틱 |
시스템 빈 개구부 |
|
간소화 |
간소화 |
스키매틱 |
전체 |
시스템 빈 개구부 |
|
스키매틱 |
스키매틱 |
간소화 |
전체 |
시스템 빈 개구부 |
문 및 창 라이브러리 파트의 경우 특별한 방법이 적용됩니다.
•2D 문/창 심볼의 구성요소 원점은 문/창 벽 개구부의 중심 및 배치될 벽의 외부 모서리와 정렬되어야 합니다.
•3D 문/창 심볼의 구성요소 원점은 문/창 벽 개구부의 하단 중심과 정렬되어야 합니다.
핫스팟에 구성요소 원점이 있는 문 심볼
문/창 허용오차 정의
|
LPM 할당 |
해당 MVO(모델 뷰 옵션)로 표시된 콘텐츠: 문, 창 및 천창 심볼의 상세 수준 |
|
2D 허용오차 전체 |
평면 심볼 전체 |
|
2D 허용오차 중간 |
평면 심볼 중간 |
|
2D 허용오차 낮음 |
평면 심볼 낮음 |
벽 구멍은 전체 문/창 구조를 수용하기 위해 벽에서 자른 부분입니다.
벽 구멍 너비는 유닛 치수 너비에 수평 허용오차를 더한 값과 같습니다.
벽 구멍 높이는 유닛 치수 높이에 수직 허용오차를 더한 값과 같습니다.

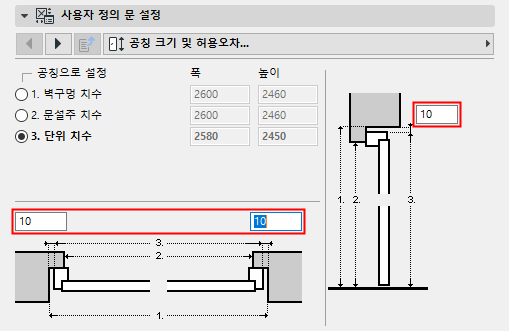

문 사용자 설정의 허용오차 값
허용오차의 디자인 원리
허용오차 2D 심볼은 항상 문/창 2D 심볼의 왼쪽에 (Archicad 2D 도구를 사용하여) 그려야 하며, 문/창 라이브러리 파트에서 사용된 모든 2D 심볼에 대해 동일한 너비로 그려야 합니다.
2D 허용오차 심볼은 오른쪽, 위쪽 및 아래쪽 문/창 모서리에 자동으로 추가되고, 벽 구멍 모서리에 파라메트릭 방식으로 조정됩니다. 3D 모델은 2D 심볼에 정의된 허용오차 너비와 문/창 프레임 두께에 따라 자동으로 생성됩니다. 허용오차 너비와 허용오차 표면질은 자동으로 문/창 사용자 인터페이스에 매개변수 값으로 추가됩니다.

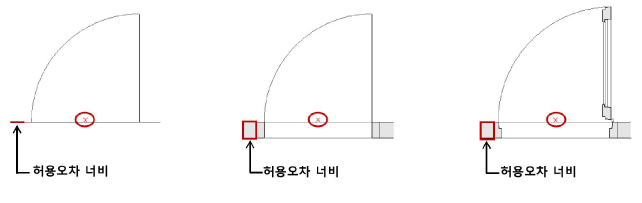

낮음, 중간 및 전체 LOD 할당 시 표현되는 허용오차
개구부 선, 힌지 및 핸들
|
LPM 할당 |
해당 모델 뷰 옵션(MVO)과 함께 표시되는 콘텐츠: 라이브러리 파트에 대한 기타 설정 |
|
개구부 선 힌지 전체 |
개구부 선 표시 (힌지 방향, 전체 3D) |
|
개구부 선 힌지 간소화 |
개구부 선 표시 (힌지 방향, 간소화 3D) |
|
개구부 선 힌지 스키매틱 |
개구부 선 표시 (힌지 방향, 스키매틱 3D) |
|
개구부 선 핸들 전체 |
개구부 선 표시 (핸들 방향, 전체 3D) |
|
개구부 선 핸들 간소화 |
개구부 선 표시 (핸들 방향, 간소화 3D) |
|
개구부 선 핸들 스키매틱 |
개구부 선 표시 (핸들 방향, 스키매틱 3D) |
개구부 선, 힌지 및 핸들의 디자인 원리
|
핸들 개구부 선 방향 |
힌지 개구부 선 방향 |
LPM을 사용하면 3D Archicad 도구를 사용하여 3D 모델에서 개구부 선 및/또는 개구부 작업 심볼의 수와 방향을 정의할 수 있습니다. 3D 개구부 선은 모프 도구로 정의할 수 있습니다. (선 지오메트리 방법으로 설정)
예를 들어, 3D 텍스트 라이브러리 파트(표준 Archicad 라이브러리에서)를 사용하여 고정된 텍스트 주석을 정의하는 것도 가능합니다.
개구부 선 방향에 대한 다양한 표준을 고려하여, LPM은 개구부 선 방향을 "힌지" 또는 "핸들"로 정의하는 2가지 할당 세트를 제공합니다.
개구부 선 방향 컨트롤(모델 뷰 옵션 및 라이브러리 파트 사용자 인터페이스에서 사용 가능)을 사용하면 필요에 따라 위치를 뒤집을 수 있습니다.
문/창 핸들 어셈블리의 위치 지정
3D 핸들 어셈블리 옵션은 "3D 모델 전체" LOD에만 사용할 수 있습니다.
|
LPM 할당 |
콘텐츠 사용 |
|
핸들 내부 전체 |
개구부 내부 면의 핸들 어셈블리에 사용 |
|
핸들 외부 전체 |
개구부 외부 면의 핸들 어셈블리에 사용 |
LPM을 사용하면 개구부의 내부 및 외부 면에 대해 별도의 핸들 어셈블리 유형의 수와 방향을 정의할 수 있습니다. 핸들 어셈블리 유형은 표준 Archicad 유형 또는 사용자 정의 구성 요소 핸들 라이브러리 파트(로드된 라이브러리에 있음)에서 선택할 수 있습니다.
핸들 위치의 디자인 원리
모프 도구로 정의할 수 있는 3D 선 사용 (선 지오메트리 방법으로 설정)
정의 (모프 선)
모프 원점
모프 원점은 기준점으로 사용되며 (3D 공간에서는 모프 선이 문/창 표면에 위치해야 함), 선의 방향이 핸들 어셈블리의 방향으로 사용됩니다. 선의 길이는 최종 핸들 위치나 모양에 영향을 주지 않습니다. 디자인에 사용된 모프 선과 최종 핸들 모델의 관계는 다음과 같습니다:
할당 유형은 문이나 창의 내부 또는 외부 면에 대한 핸들 방향을 정의합니다.
참조 문/창 구성요소 원점.
문 및 창 표준 고정물 및 부속품
다음 표준 Archicad 라이브러리 문 또는 창 매개변수 요소 및 기능이 각 문 또는 창에 자동으로 추가됩니다:
창문
•벽 개구부 - 문설주
•벽 개구부 - 벽 클로저
•벽 개구부 - 벽 인셋
•벽 개구부 - 석조 아치
•벽 개구부 - 속성
•고정물 & 부속품 - 밑틀
•고정물 & 부속품 - 보드
•고정물 & 부속품 - 케이싱 내부/외부
•고정물 & 부속품 - 차양
•고정물 & 부속품 - 사용자 코너
•고정물 & 부속품 - 속성
문
•벽 개구부 - 문설주
•벽 개구부 - 벽 클로저
•벽 개구부 - 석조 아치
•고정물 & 부속품 - 문지방
•고정물 & 부속품 - 케이싱 내부/외부
•고정물 & 부속품 - 차양
•고정물 & 부속품 - 속성
문 및 창문용 시스템 사전 정의된 매개변수
•폭 - 문/창 세트의 폭
•높이 - 문/창 세트의 높이
•공칭 프레임 두께 - 문/창 세트의 프레임 두께
•방향 표시 – '자동'으로 설정하면, 라벨 기본 위치 및 라벨 반전 위치 값이 문/창 라벨 및 대화식 일람표에 사용됩니다. '사용자 정의'로 설정하면 사용자 정의 방향 매개변수 값이 대신 사용됩니다.
•사용자 지정 방향 – 방향 표시 매개변수와 함께 사용
•라벨 기본 위치 – (기본적으로 '왼쪽'에 대해 'L'로 설정) 방향 표시 매개변수와 함께 사용됨
•라벨 반전 위치 – (기본적으로 '오른쪽'에 대해 'R'로 설정) 방향 표시 매개변수와 함께 사용됨
•IFC 작업 – IFC 작업 정의
•표면질 > 창/문 허용오차 외부 표면질 - 허용오차 채우기의 외부 표면질
•표면질 > 창/문 허용오차 내부 표면질 - 허용오차 채우기의 내부 표면질
•표면질 > 문/창 핸들 표면질 - 문/창문 핸들의 표면질
•펜 > 개구부 선 펜 - 문/창문 개구부 선의 펜
