벽에 개구부가 있다고 가정합니다.
개구부 표면에 오버라이드를 할당하면, 양면이 있는 얇은 페인트 시트와 같습니다. (예: 벽지 스트립)
따라서 표면을 나열할 때 이곳에는 총 3개의 잠재적 표면이 있음을 염두하세요:
•한 벽 표면
•더하기 개구부 표면질 오버라이드의 양면 ("벽지")
나열하려는 항목에 따라 표면 일람표가 필요한 표면만 계산하는지 확인합니다. "덮는" 요소에 의해 가려진 표면은 일람표에서 계산되지 않습니다.
요소를 "덮는 것"으로 설정하려면, 표면 일람표 설정의 노출된 면적 줄이기 대화상자를 사용합니다. (참조 표면 일람표의 노출된 면적 매개변수).
아래의 예를 참조하십시오.
예: 개구부의 칠해진 표면질 목록
개구부가 벽을 절단하고, 개구부 가장자리를 오버라이드로 칠했습니다.
칠해진 개구부 표면에는 양면이 있습니다. (벽지 스트립처럼)
일람표에 개구부 표면질 오버라이드가 나열되지만, 보이는 면만 나열되기를 원합니다. 이 결과를 얻으려면:

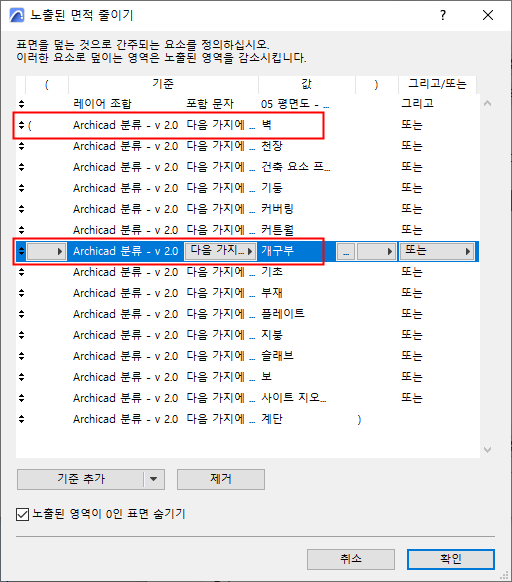

•“노출된 면적 줄이기” 목록에 벽 추가 ("벽지"의 보이지 않는 면을 제외하기 위해)
•“노출된 면적 줄이기” 목록에 개구부 추가 (벽의 칠해지지 않은 기존 면을 제외하기 위해)
예: 개구부는 그냥 구멍이고 벽 표면만 나열합니다.
개구부는 호스트 구조로 절단된 구멍일 뿐이며 표면질 오버라이드가 없습니다.
참고: 개구부에 오버라이드가 없으면, 해당 표면을 나열할 수 없습니다. 그러나 그러한 개구부는 여전히 호스트 요소를 덮을 수 있습니다.
개구부를 무시하고 호스트 요소 표면만 계산하려고 합니다. 개구부가 호스트 요소 표면을 덮도록 설정되지 않았는지 확인합니다. 이 결과를 얻으려면:

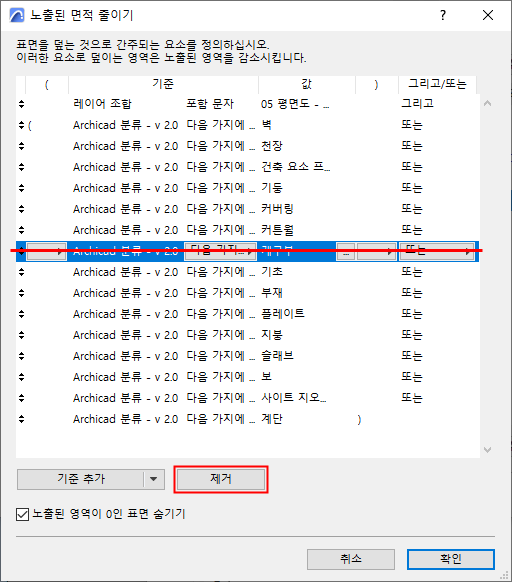

•"노출된 면적 줄이기" 목록에서 개구부 제거 (벽의 개구부 면을 표시하기 위해)
"노출된 면적 줄이기" 목록에서 개구부 제거
