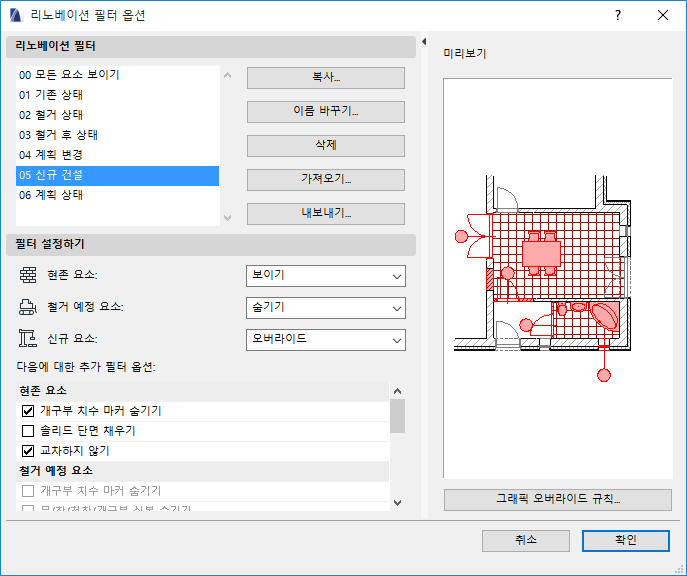

이 대화상자(문서 > 리노베이션 > 리노베이션 필터 옵션)를 사용하여 (리노베이션 상태에서) 어느 요소를 리노베이션 필터에서 보일지, 숨길지, 또는 오버라이드할지 정의할 수 있습니다.
기존 필터의 설정값을 변경하거나, 새 리노베이션 필터를 생성할 수 있습니다.
리노베이션 필터 옵션은 프로젝트와 함께 저장됩니다.
리노베이션 필터의 예시들을 참조.
리노베이션 필터 옵션 대화상자 열기
다음 중 하나를 실행합니다.
•빠른 옵션 탭에서 리노베이션 필터 옵션 아이콘을 클릭합니다.
•문서 > 리노베이션 > 리노베이션 필터 옵션으로 갑니다.
•리노베이션 팔레트의 팝업에서 리노베이션 필터 옵션을 클릭합니다.
필터를 선택하여 편집하기
리노베이션 필터 옵션의 상단 팝업을 사용하여 보거나 편집하기 위해 원하는 필터를 선택하고 그것을 보거나 편집합니다.
•복사: 선택된 필터를 새로운 이름으로, 또한 그 속성을 편집하여 복사하여 새로운 리노베이션 필터를 생성합니다.
•이름 바꾸기: 현재 선택된 리노베이션 필터의 이름을 바꿉니다.
•삭제: 선택된 리노베이션 필터를 프로젝트에서 제거합니다.
•가져오기: 저장된 리노베이션 필터(.xml 파일)을 프로젝트에 추가합니다.
•내보내기: 선택된 리노베이션 필터(.xml 파일)을 외부 위치에 저장합니다. 다른 Archicad 프로젝트에서 가져오기 할 수 있습니다.
리노베이션 상태에서 보이기/숨기기/오버라이드 정의
선택한 리노베이션 필터에서, 리노베이션 필터가 적용될 때마다 리노베이션 상태에 따라 어느 요소를 보이거나, 숨기거나, 오버라이드해야 할지를 정의합니다.
각 리노베이션 상태에 대해 보이기, 숨기기, 또는 오버라이드를 선택합니다.
•보이기: 이 상태의 요소들은 그들의 설정 대화상자에서 설정한 채우기/색상/선을 사용하여 보여집니다. .
•숨기기: 이 상태의 요소들은 하나도 보여지지 않습니다.
•오버라이드: 이 상태의 요소들은 그래픽 오버라이드 규칙 대화상자에서 정의한 오버라이드 스타일을 사용하여 보여집니다.
주의: 이 대화상자를 열려면, 리노베이션 필터 옵션 하단에 있는 버튼을 클릭하거나, 문서 > 그래픽 오버라이드 > 그래픽 오버라이드 규칙을 사용하십시오.
추가 정보는, 참조 리노베이션 상태에서 그래픽 오버라이드.
"기존" 요소, "폐기"할 요소, 주석 요소에 대해 추가적 오버라이드 옵션을 사용할 수 있습니다.
이 추가 옵션들은 로컬 표준을 충족시키거나 리노베이션 뷰를 쉽게 해석하는 데 도움을 줍니다.
추가적 오버라이드 상자를 체크하여 리노베이션 필터 정의를 추가합니다:
"현존" 요소에 대해:
•개구부 치수 마커 숨기기 (이미 배치된 개구부의 치수선을 볼 필요가 없는 경우)
•솔리드 단면 채우기 (이미 배치된 벽의 구조를 볼 필요가 없는 경우)
•교차하지 않기(신규 또는 철거 벽이 현존 벽 단면에 방해되지 않도록 할 경우)
"철거 예정" 요소에 대해:
•개구부 치수 마커 숨기기 (더이상 존재하지 않을 개구부의 치수선을 볼 필요가 없는 경우)
•문/창/천창/개구부 심볼 숨기기 (더 이상 존재하지 않을 개구부, 특히 철거될 벽의 일부이기에 볼 필요가 없을 경우)
•영역 숨기기 (제거될 영역에 대한 정보를 볼 필요가 없는 경우)
•객체 숨기기 (대부분의 가구들이 철거되지 않을 예정이기 때문에, 또한 철거 플랜에서 가구들이 보여질 필요가 없는 경우)
•솔리드 단면 채우기 (철거될 벽의 구조를 볼 필요가 없는 경우)
•투명 채우기 (채우기 없이 선만 있는 철거된 요소의 위치를 나타내기 위해)
•교차하지 않기 (신규 또는 철거된 벽 중에서 교차가 현존 벽 교차에 방해되지 않도록 하기위해)
•"X" 표로 개구부 표시하기: 철거 예정 문 및 창문에 X 표시하기.

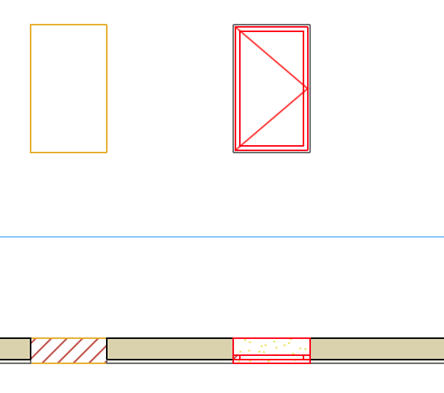

•개구부 인필(Infill) 윤곽을 철거 상태로: 문/창문이 철거될(그리고 새 벽 부분으로 교체될) 벽에 표시됩니다: (이전) 창/문 개구부의 윤곽을 철거 예정으로 표시합니다.
주석 요소들에 대해:
•치수/텍스트/라벨을 덮어쓰지 않기
•드래프팅 채우기/선을 덮어쓰지 않기
필터 설정에서 주석 요소(치수, 텍스트, 라벨, 제도 채우기와 선)를 제외하려면 이 체크박스들을 사용합니다.
예를 들어 이 방법으로 철거 플랜에서도 라벨과 텍스트를 계속해서 정상적으로 표시되도록 할 수 있습니다:
