벽, 보, 기둥, 지붕, 쉘, 모프, MEP 경로와 관련이 있습니다.
투영 보이기 팝업은 요소가 디스플레이되어야 할 범위를 설정하기 위한 옵션을 제시합니다.
이 컨트롤은 요소의 평면 나타내기가 "투영된" 또는 "오버헤드로 투영된"으로 설정된 경우에만 사용할 수 있습니다.
예외: 모프 요소에서는, 투영 보이기 옵션이 평면 디스플레이에 관계 없이 사용 가능합니다.
요소 전체
전체 투영은 적용 가능한 층에 디스플레이됩니다.
그러나 요소 전체가 보이지 않길 원할 수 있습니다.
이런 경우 투영 보이기 팝업에서 요소의 표현을 설정하는 두 가지 다른 방법이 있습니다:
평면 범위로
일정 층의 범위에서 해당 요소가 보이게 합니다 (현재 층에 더해, 그 위와 아래에 있는 일정 수의 층, 그리고 선택적인 오프셋).

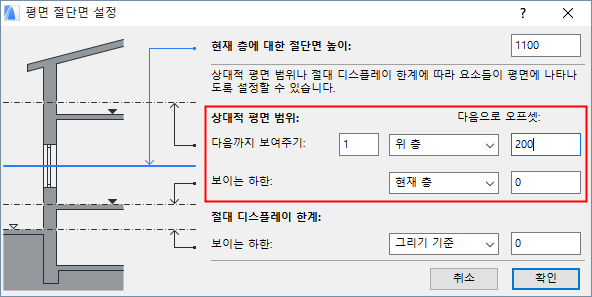

이 요소는 문서 > 평면 절단면에서 상대적 평면 범위로 정의된 층에서 보이게 됩니다(즉, 이 요소가 어느 한쪽 방향으로 보이게 되는 층의 수).

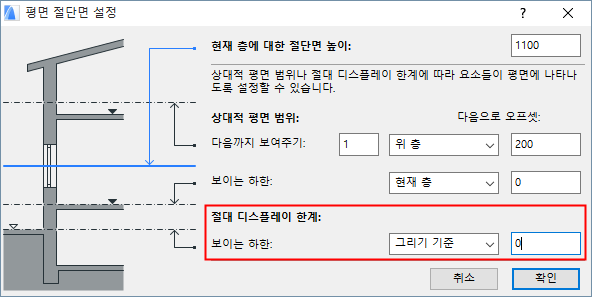

절대 디스플레이 한계
고정된 하한선을 설정한 후 (기본값-그리기 기준-으로), 이 한계값 위에 있는 요소의 모든 부분들을 보여줍니다.
절대적 디스플레이 한계 옵션은 평면도가 여기서 절대적 조건(층 레벨과 무관)으로 정의한 아래의 모델의 어떤 부분도 표시되지 않도록 보장합니다.
예를 들어, 지형 레벨이나 수위를 입력하면, 이 레벨보다 아래에 있는 모든 것은 평면 상에 나타나지 않게 할 수 있습니다. 또는, 옥상 테라스를 그 아래에 있는 차고를 표시하지 않고 보이게 하려면, 테라스 높이를 절대 디스플레이 한계로 입력합니다.
특정한 상황에서, 현재 평면 절단면과 상대적 평면 범위 설정이 충돌할 수 있습니다:
•절단면 레벨이 현재 평면 범위 밖에 있을 수 있습니다 (예, 기본값의 절단면 레벨과 비교해서 극도로 낮은 층 높이). 이 경우, 절단면은 평면 범위의 상한선에 자동으로 재위치됩니다 (또는 절단면이 하한선 아래에 있으면, 하한선에).
•평면 범위의 하한선이 상한선보다 높을 수 있습니다. 이 경우, 하한선은 평면 범위의 하한선과 상한선 모두로 간주됩니다(이는 또한 위에서 설명한 대로, 절단면 레벨과 같습니다.)
