평면에서 모든 유형의 단면/입면 선을 늘이고, 오프셋하고, 절단할 수 있습니다.
•메인 단면선, 그리고 모든 절단선
•먼 선 페이드 (있는 경우)
•한계선(깊이 절단), 단면/입면의 수평 범위가 제한된 경우
단면선 세그먼트 오프셋
1.단면선을 선택합니다.
2.오프셋할 선 세그먼트의 아무 곳이나 클릭합니다.
3.펫 팔레트에서 모서리 오프셋을 선택합니다.
4.드래그 및 클릭하여 오프셋합니다.
선 절단 및 오프셋
1.단면선을 선택합니다.

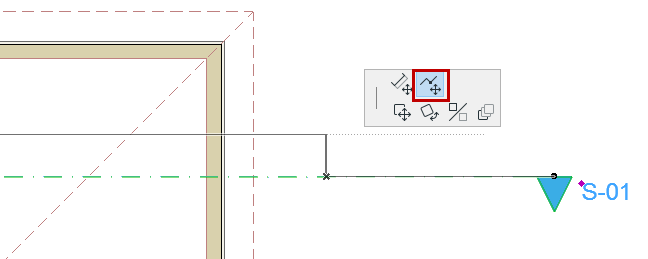

2.절단을 삽입하고 싶은 곳의 점을 클릭합니다.
3.펫 팔레트에서 절단 및 오프셋 삽입을 선택합니다.
4.드래그 및 클릭하여 절단된 세그먼트를 오프셋합니다.
모든 단면선 절단하기
단면에 한계 선 및/또는 먼 선 페이드가 표시되어 있는 경우 모든 선을 동시에 끊고 오프셋하려면 펫 팔레트의 모든 선에 절단 삽입 명령을 사용합니다.
선 늘이기
1.단면선을 선택합니다.
2.아무 세그먼트의 끝점을 클릭합니다.
3.펫 팔레트에서 늘이기를 선택합니다.
주의: 실내 입면에서, IE 선의 끝점은 늘일 수 없습니다. 그 길이가 방 경계에 따라 달라지기 때문입니다.
참조 실내 입면 마커 선 및 마커 범위 디스플레이 및 편집하기.
절단 제거하기
선에서 절단을 제거하려면, 해당 세그먼트를 선택하고 다음 중 하나를 실행합니다.
•오프셋 펫 팔레트 명령을 사용하여 동일 유형의 다른 선과 재정렬합니다.
•절단 모서리를 선택한 다음, 단면/입면 수평 한계 밖으로 드래그합니다.
