주의: 이 단계는 입면, 디테일 그리고 워크시트를 위해 인식합니다.
링크된 마커는 참조용입니다. 모델 소스가 없으며, 새 뷰포인트를 생성하지 않습니다.
링크된 단면 마커를 배치하려면, 평면, 단면, 입면, 실내 입면, 3D 문서, 워크시트, 디테일 창 중 아무 곳에서 단면 도구를 사용합니다."섹션" 툴을 사용합니다. 그런 다음 정보가 해당 마커에 표시된 기존 뷰포인트, 뷰, 또는 드로잉에 마커를 링크시킵니다.
이 단계들을 따라 링크된 단면, 입면, 상세, 워크시트 마커를 위한 참조 정보를 정의합니다.
1.드로잉 도구를 활성화시킵니다.
2.정보 상자 또는 단면 기본 설정의 마커 유형 컨트롤에서, "링크된 마커 배치"를 선택합니다.
3.나타나는 대화상자를 사용하여 마커 참조를 정의합니다.
링크된 새 마커를 위한, 또는 이미 배치된 선택된 마커를 재정의하기 위한, 다음 선택사항들이 있습니다 :
•선택된 뷰포인트 (뷰포인트는 “검색” 선택 후에 목록에서 선택합니다)
•선택된 드로잉 (드로잉은 “검색” 선택 후에 목록에서 선택합니다)
•선택된 뷰포인트의 첫 번째 배치된 드로잉 (첫 번째 드로잉은 “검색” 선택 후에 목록에서 선택한 뷰포인트 로 부터 생성되었습니다). (“첫 번째”는 내비게이터 레이아웃 북에 있는 맨 위의 적합한 드로잉을 의미합니다.)
•선택된 뷰의 첫 번째 배치된 드로잉 ( 첫 번째 드로잉은 “검색” 선택 후에 목록에서 선택한 뷰 로 부터 생성되었습니다). (“첫 번째”는 내비게이터 레이아웃 북에 있는 맨 위의 적합한 드로잉을 의미합니다.)
이 참조 옵션들을 선택하면 내비게이터의 관련된 뷰를 보여주는 디렉토리 대화상자가 나옵니다 (프로젝트 맵, 뷰 맵, 또는 레이아웃 북). 원하는 뷰포인트, 뷰 또는 드로잉을 선택합니다. 선택된 항목의 정보는 링크된 마커에 나타납니다.
이에 따라, 링크된 마커가 프로젝트에 있는 뷰포인트, 뷰, 또는 드로잉을 참조할 수 있습니다.
주의: 뷰를 참조하는 옵션은 원하는 드로잉이 다른 프로젝트의 레이아웃 북에 위치하는 (그리고 그 결과 “마커 참조 정의” 대화상자에 열거되지 않는) 경우에 사용이 가능합니다. 실제 드로잉을 참조할 수 없기 때문에, (다른 프로젝트에서) 드로잉이 생성되었던 (현재 프로젝트에 있는) 뷰를 참조할 수 있습니다. 마커는 이 뷰에서 생성된 첫 번째 드로잉의 드로잉 데이터를 자동 텍스트로 나타냅니다 (예, #드로잉 이름, #드로잉ID). 그 참조 드로잉을 포함하는 레이아웃 북이 마커를 포함하는 프로젝트 옆에 열리면, 마커는 정확한 드로잉 데이터를 채우게 됩니다.
마커가 배치된 후, 언제라도 그 마커 정보로 다시 가서 변경할 수 있습니다.
링크된 단면 예시
예를 들면, 당신은 디테일처럼 기능들의 벽 단면을 생성할 것입니다:

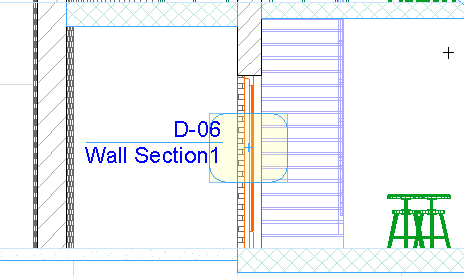

첫 번째, 단면 윈도우에서 소스 디테일 마커를 배치합니다;

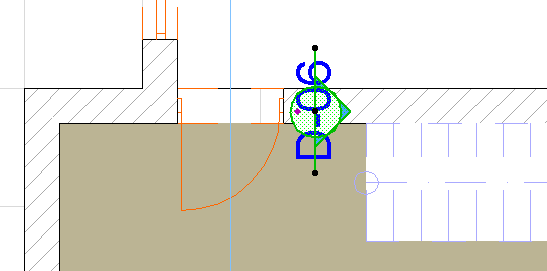

그리고나서 디테일에 링크된 평면에서 링크된 벽 단면 마커를 배치합니다.
