프로파일 요소의 구성요소를 나열할 때 다음을 선택할 수 있습니다
•목록에 포함할 프로파일 구성요소
•면적을 계산하는 데 사용할 면
면적 목록을 위해 프로파일 구성요소 선택하기
1.프로파일 요소를 선택합니다.
2.컨텍스트 메뉴에서 선택한 복합체/프로파일 편집을 클릭합니다.
3.프로파일 편집기 창에서 (구성요소를 나타내는) 채우기를 선택합니다.
4.프로파일 관리자에서(옵션 > 복합 프로파일 > 프로파일 관리자), 해당 면적을 열거하고 싶은 각 구성요소별로 구성요소 면적 목록 체크박스를 활성화합니다.

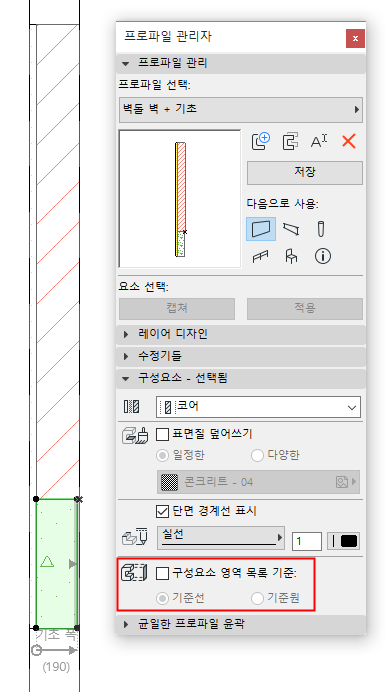

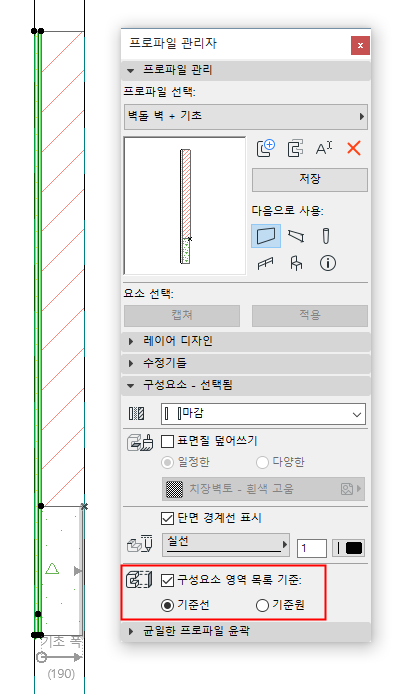

이 예에서는, 기초를 포함한 벽돌벽 요소를 편집하고 있습니다. 베니어의 확인란이 선택되어 있으므로 일람표에 베니어 면적이 포함됩니다. 하지만 기초 면적은 관련이 없으며 그 체크박스는 꺼져 있습니다.
구성요소 면적 나열: 베니어에 대해서는 켜짐, 기초에 대해서는 꺼짐
5.프로파일 저장을 클릭하여 변경사항을 저장합니다.

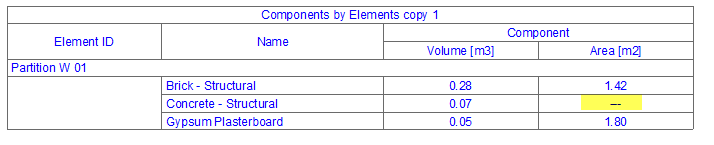

6.콘크리트 기초 구성요소의 면적은 일람표에 포함되지 않습니다.
면적 계산에 사용할 평면 선택

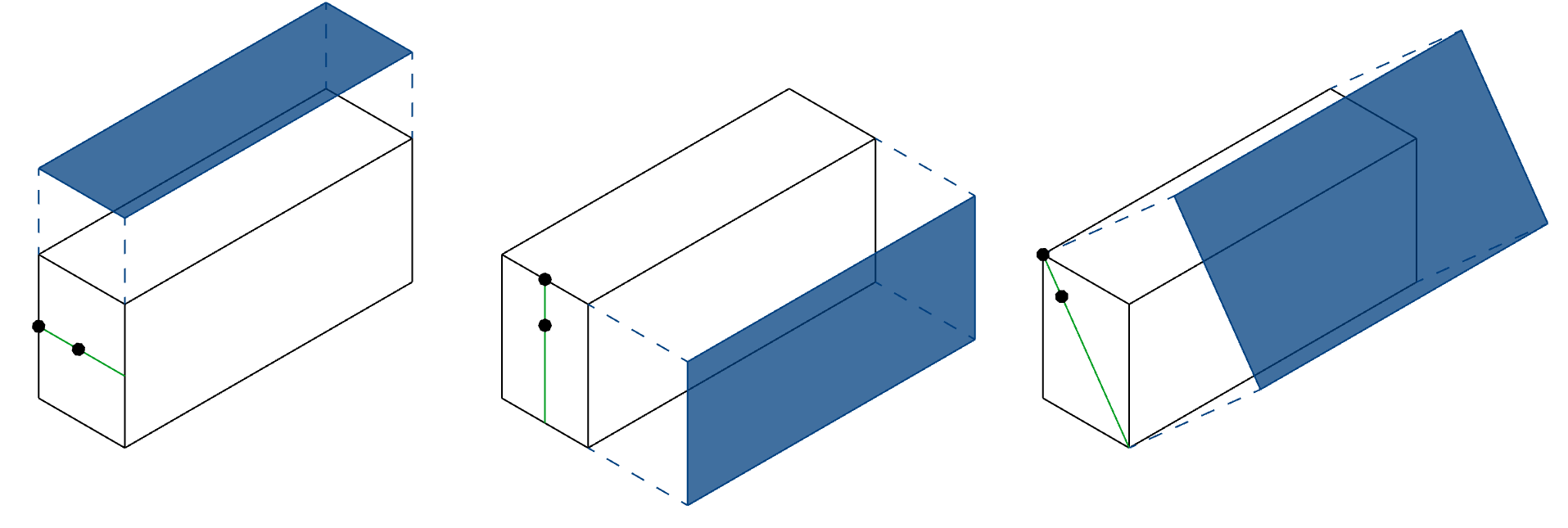

각 구성요소의 투영 면적은 프로파일 편집기에 표시된 기준선 또는 기준원을 기준으로 계산됩니다.
참고: 프로파일 편집기에서 기준선을 확인하려면 뷰 > 화면에 나타내기 옵션 > 구성요소 면적 기준선/원을 선택해야 합니다.
•기준선은 평평한 표면에 투영되는 선으로 구성요소 면적을 계산하는 데 사용합니다. 기본 설정에서, 기준선은 해당 프로파일의 가장 긴 세그먼트를 따라 위치합니다.
•기준원은 호 모양의 구성요소에 투영된 면적을 계산하는 데 사용합니다.
이 기준선/원을 그래픽으로 편집할 수 있습니다. 그러면 구성요소 면적을 계산하는 데 사용하는 면이 변경됩니다.
이 예시에서는, 수평 표면에서 일반 기둥의 면적이 필요합니다.
1.프로파일 편집기에서 해당 구성요소를 선택합니다.
2.구성요소 면적 목록 체크박스를 활성화합니다.

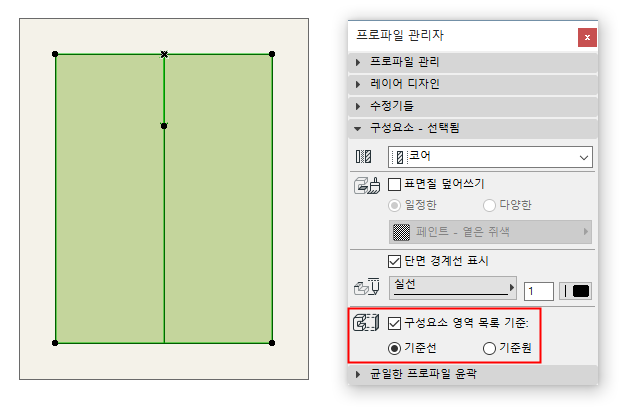

구성요소의 기준선이 수직이고 필요한 면적이 아닙니다.
3.프로파일 편집기 창에서, 기준선을 선택하여 수평 위치로 회전하십시오.
4.프로파일 저장을 클릭하여 변경사항을 저장합니다.
5.기둥의 수평 면적은 일람표에 포함됩니다.
프로파일 관리자에서 편집하기에 대한 일반 정보는 다음을 참조: 프로파일 관리자.
