선형 치수에 대한지오메트리 방법은 정보 상자에서 설정합니다.
선택한 지오메트리 방법은 전체 치수 체인에 적용되고, 단위별로는 설정될 수 없습니다.
주의: 3D 문서 창에 대한 추가 지오메트리 방법이 있습니다.
참조 3D 문서 창에서 선형 치수.
이 페이지의 주제:

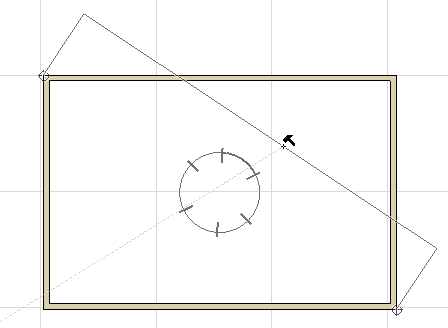

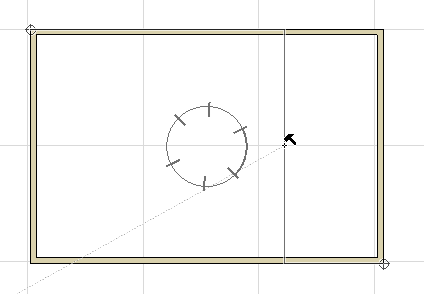

기본 모든 방향 방법은 요소의 위치와 관련된 다양한 위치에 치수 체인을 생성할 수 있도록 합니다: 첫 두 참조점에 평행하게 배치되거나, 또는 수평/수직, 또는 선택한 테두리/표면에 평행하거나.
커서를 움직여 해당 가능성에 대한 의견을 얻습니다. 의견은 치수점의 위치에 따라 달라집니다.
추가 치수선 벡터 또한 사용 가능합니다: 검정 망치 커서가 나타난 후에, 프로젝트에서 직선/모서리 로 커서를 이동할 수있습니다.
주의:3D 문서 창에서, 구성 요소의 모서리에 치수를 정렬해야만 합니다 - 선 세그먼트는 작업하지 않습니다.
예시
지붕에 평행하는 대신, 대각선에 벡터 평행을 사용하여 지붕 치수를 작성한다고 가정합니다.
1.지붕의 한쪽 끝에 있는 치수 노드 두 개를 클릭합니다.

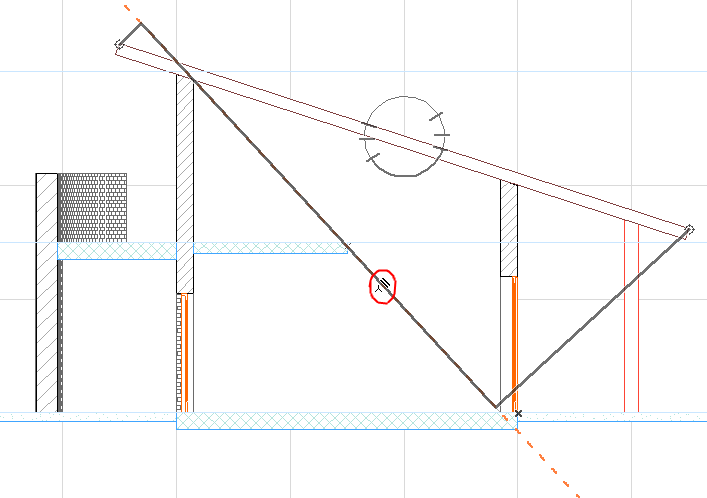

2.커서를 대각선으로 가져갑니다. 그러면 커서는 치수선이 평행한 모서리를 표시하도록, “벤츠마크 + 평행 치수” 커서 모양으로 변합니다:
3.이 선/모서리에 평행하도록 치수선을 제한하려면 지금 클릭합니다.

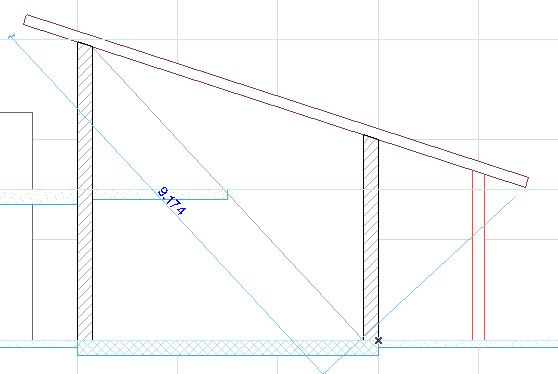

4.현재 마지막 위치에 대해 치수선을 드래그하고 치수 체인을 배치하기 위해 검정 망치를 클릭합니다.
X-Y 로만 방법은 화면에 관련하여 수평 그리고 수직으로만 치수선 영역을 제한합니다.
이 방법으로 곡면 요소의 치수를 작성할 수 있습니다.
1.선형 치수 도구 활성화로, 정보 상자에서 호 길이 지오메트리 방법을 선택합니다.
2.벤츠마크 커서로 곡선 호나 곡선 모서리를 클릭합니다 - 끝점을 찾을 필요는 없습니다. 곡선의 아무 곳이나 클릭할 수 있습니다.
3.Archicad는 자동으로 호나 모서리의 끝점을 표시합니다. 이것은 호 길이가 측정되는 모서리입니다. 치수 체인에 추가려는 다른 점을 클릭할 수도 있습니다.
4.빈 연필 커서로 작업 공간의 아무 곳이나 더블 클릭하거나, 컨트롤 상자 에서 확인 버튼을 클릭하여 치수 작성을 위한 호 점의 선택을 마칩니다.
5.망치 커서로 클릭하여 치수 연결을 배치합니다.
선형 치수 도구 정보 상자에서 한번 클릭 두께 기능을 활성화하면 한 번 클릭으로 벽과 슬래브 두께를 치수 작성할 수 있습니다.
1.선형 치수 도구를 활성화하고, 커서를 벽 또는 슬래브의 윤곽선으로 이동시킵니다.
다른 요소를 클릭하면 한번 클릭 옵션이 작동하지 않습니다. 사용자가 치수 선을 평소대로 배치시켜야 합니다.
2.한번 클릭하여 두께 치수(들)을 배치합니다. 이는 치수 디테일에서의 설정에 따라 달라집니다.
–자동 모드에서는 바깥쪽/코어/참조선 설정에 따라 체인에서 여러 개의 치수 선으로 나타납니다.
참고: 참조선 옵션이 활성화되어 있는 경우라면, 한번 클릭 옵션이 작동하지 않습니다.
–수동 모드에서는 벽과 슬래브의 모든 스킨을 치수 작성하는 체인으로 나타납니다.
추가 정보는, 참조 벽 또는 슬래브 두께 치수.
