요소 정보가 있는 심볼 라벨

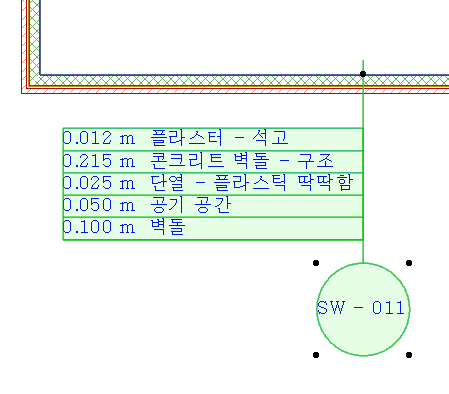

심볼 라벨은 드로잉에서 모든 종류의 요소 정보를 디스플레이할 수 있습니다(예: 복합 벽의 스킨).

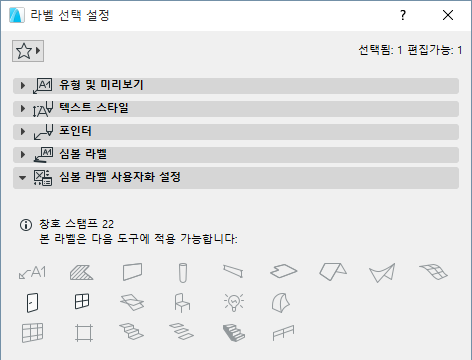

특별한 GDL 객체인 심볼 라벨. 텍스트/자동텍스트 라벨과 더불어, 이들은 라벨 도구 팝업 및 라벨 도구 설정에서 사용 가능합니다.

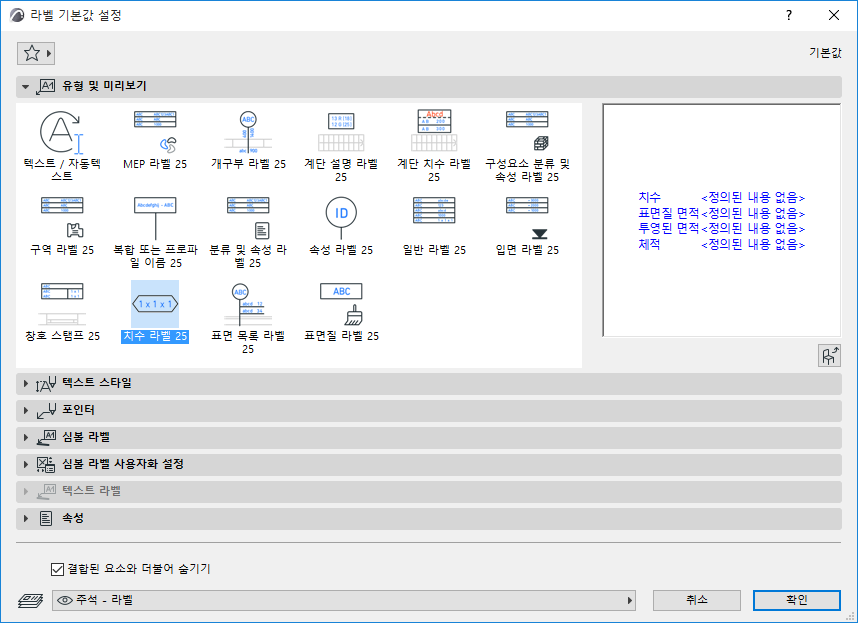

다음은 Archicad INT 라이브러리에서 사용 가능한 표준 심볼 라벨입니다. 기타 지역 Archicad 라이브러리에서 제공된 라벨은 다양할 수 있으며, 지역 표준을 충족합니다.

심볼 라벨 및 표시되는 데이터
	분류 및 속성 라벨	요소 매개변수 분류 및 속성 IFC 속성
	구성요소 분류 및 속성 라벨	구성요소의 분류 및 속성
	복합체 또는 프로파일 이름	요소 / 핫링크 ID
	치수 라벨	치수 면적 체적
	문 창 설명 상자	요소 / 핫링크 ID 치수 표면
	입면 라벨	레벨 치수
	일반 라벨	요소 / 핫링크 ID 이름 레벨 치수 치수 면적 체적 스킨 목록 복합체 / 프로파일 / 빌딩 재질 이름 표면
	개구부 라벨	문/창문 ID 치수 속성
	속성 라벨	요소 / 핫링크 ID 이름 속성값
	스킨 목록 라벨	빌딩 재질 속성 요소 / 핫링크 ID 치수 스킨 목록
	계단 설명 라벨	치수 변수
	계단 치수 라벨	계단 특정 치수(폭, 단 높이, 단너비 깊이, 챌판의 수)
	표면 라벨	표면
	영역 라벨	영역 이름, 번호, 측정 면적
