Archicad Design Checker (디자인 체커)

Design Checker를 사용하면 디자인 작업 중 Archicad 내에서 바로 오류를 잡아낼 수 있습니다. 설계 프로세스의 모든 단계에서 이 기능을 사용하여 디자인 모델 지오메트리 및 데이터의 품질을 검증하고 개선할 수 있습니다. 일종의 'BIM 맞춤법 검사기'입니다.

Design Checker는 Nemetschek의 자매회사인 Solibri가 개발한 Solibri Inside라는 클라우드 서비스를 활용합니다. Solibri 계정 없이도 Archicad의 Design Checker의 기본 기능을 사용할 수 있습니다.

가용성

Archicad Design Checker를 사용하려면 다음이 필요합니다:

•Archicad 26 업데이트 2 (빌드 4019) 이상

•Graphisoft ID로 로그인

•사용 조건에 동의합니다. (이 대화 상자는 Design Checker를 시작할 때 나타납니다.) Design Checker 사용 자격을 확인하기 위해 귀하의 사용자 식별 데이터가 Solibri로 전송됩니다.

혜택 및 기본 기능

•Archicad에서 바로 사용할 수 있는 Design Checker의 기본 기능을 사용하기 위해 설치가 필요하지 않습니다.

•Design Checker는 Archicad 명령으로 작동하므로 파일을 외부 애플리케이션으로 내보내고 결과를 가져올 필요가 없으므로 품질 보증 워크플로가 크게 간소화됩니다.

•디자인 프로세스 초기에 디자인 품질 검사를 수행하여 설계 모델 지오메트리 및 데이터의 품질을 보장할 수 있습니다.

기능 추가들

Design Checker의 추가 기능에 액세스하려면:

•Solibri Inside에 등록하거나 계정을 업그레이드하세요. Solibri Inside를 참조하세요.

•Archicad 가입자는 Solibri Inside 프로모션 혜택을 받을 수도 있습니다. 자세한 내용은 Graphisoft 웹사이트에서 확인하세요.

작동 방식

1.디자인 > 모델 체크 > Design Checker을 엽니다.

2.계속하려면 사용 조건에 동의하세요. Design Checker 사용 자격을 확인하기 위해 귀하의 사용자 식별 데이터가 Solibri로 전송됩니다.

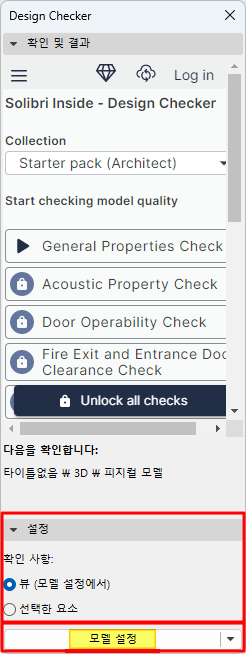

'Design Checker' 팔레트가 열리면 사용 가능한 디자인 검사가 나열됩니다. 사용 가능한 검사 세트는 수시로 업데이트됩니다.

3.팔레트 하단의 설정 패널에서 다음 중 하나를 수행합니다.

•"뷰" 선택 (선택한 뷰의 모든 요소가 검사에 참여함),

•모델에서 검사하려는 요소 선택

4.모델 설정을 클릭합니다.

5.나타나는 대화 상자에서 트리에서 뷰 선택 (뷰를 내보내는 경우)

6.Solibri Inside로 데이터를 내보내기 위한 IFC 변환기를 지정합니다. 'IFC4 참조 뷰 기반 내보내기' 변환기를 권장합니다.

참고: IFC2x3 변환기를 사용하는 경우 "IFC 내보내기용 지오메트리 변환" 대화 상자의 "재질 보존 모드(IFC2x3 전용)" 필드가 "절대 요소를 분해하지 않으며, 보존이 보장되지 않습니다"로 설정되어 있는지 확인하세요. (재질 보존 모드 (IFC2x3 만) 참조

7.확인을 클릭합니다.

8.Design Checker 대화 상자로 돌아가서 사용 가능한 검사 중 하나를 클릭하여 실행합니다. (예: "일반 속성 검사")

Design Checker는 필요한 데이터를 생성하고 작업 확인을 위해 이를 Solibri Inside로 전송합니다.

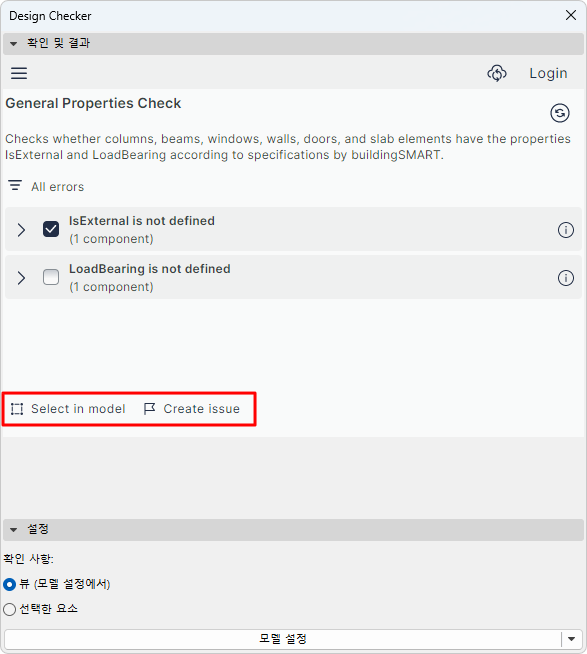

팔레트에는 검사 결과가 관련 요소와 함께 표시됩니다.

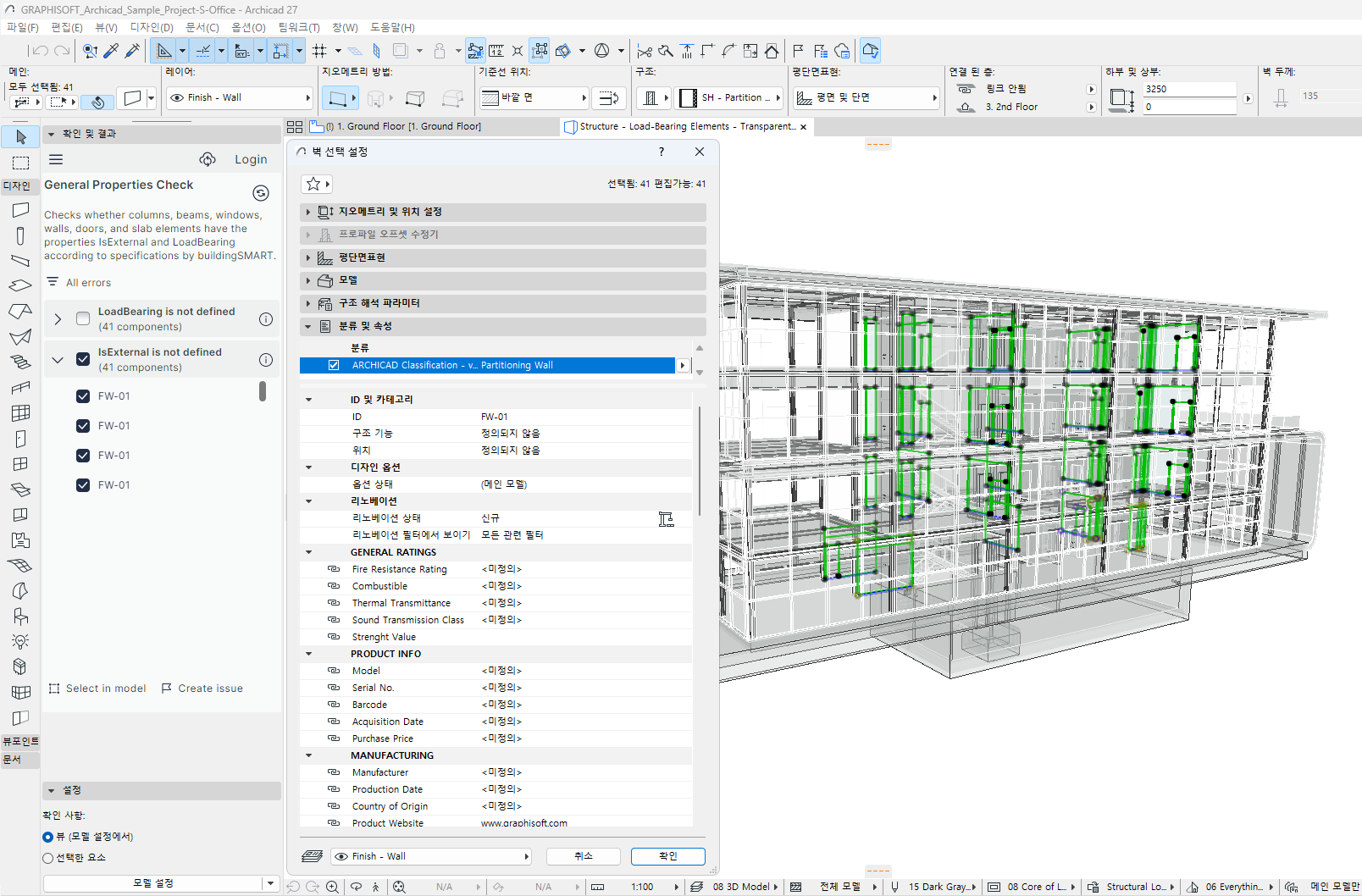

다음 이미지에서 "속성 확인"을 통해 선택한 요소의 여러 기본 속성이 "정의되지 않음"으로 설정되어 있음을 발견했습니다.

•식별된 요소를 선택하여 문제를 시각화하고 수정할 수 있습니다.

•Archicad의 이슈 오거나이저에서 이슈를 생성할 수도 있습니다.
