MEP 노드 설정

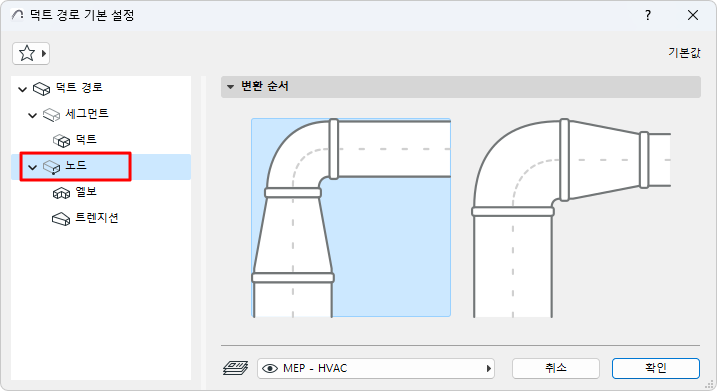

노드에서 엘보 트랜지션 요소의 순서를 설정합니다.

디자인 기준

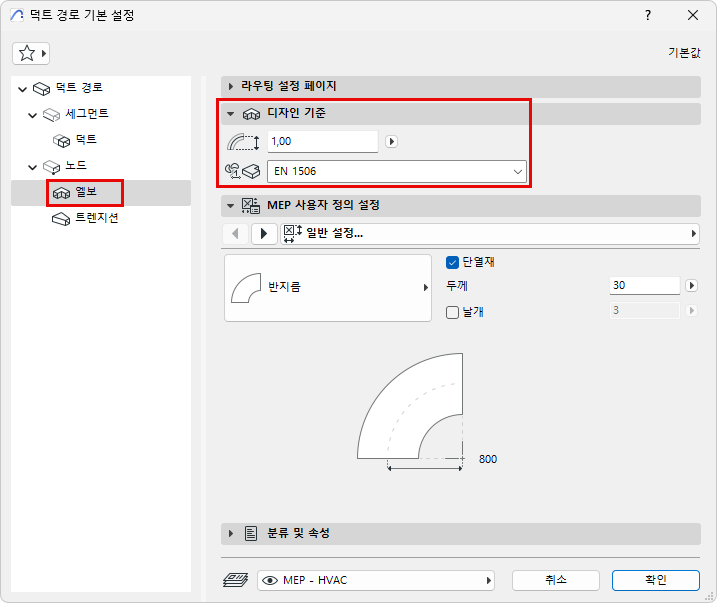

계수 반경 (엘보)

이 값을 기준으로 엘보 반경을 정의합니다. (최소: 0.6)

엘보 프리셋 (덕트 엘보)

경로 사양에서 엘보 요소에 대해 정의된 치수 테이블을 선택합니다.

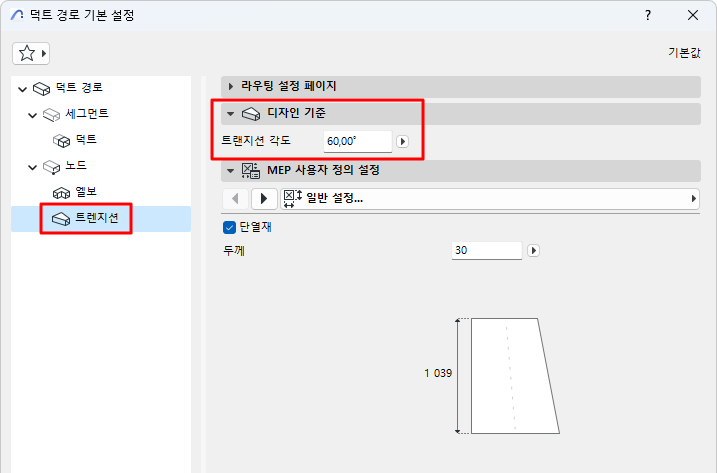

트랜지션 각도 (트랜지션)

이 각도를 기준으로 트랜지션의 길이를 계산합니다: 두 포트 사이의 델타가 클수록 트랜지션이 길어집니다
