옵션 > 프로젝트 환경설정 > 경로 사양 또는 MEP 디자이너 툴바에서 열 수 있습니다.
경로 사양을 사용하여 정의합니다.
•덕트 및 파이프에 대한 참조 세트 (예: DN 값)
•각 참조 세트에 따른 각 MEP 요소 유형(세그먼트, 엘보, 브랜치, 트랜지션)에 대한 치수(프리세트) 테이블
참조 값에 따라 치수 프리셋을 정의하면 항상 필요한 크기에 해당하는 요소가 포함된 MEP 경로를 쉽게 만들 수 있습니다.
참고: 케이블 캐리어에는 참조 세트가 없지만 케이블 캐리어 세그먼트에 대한 치수 테이블을 정의할 수 있습니다.

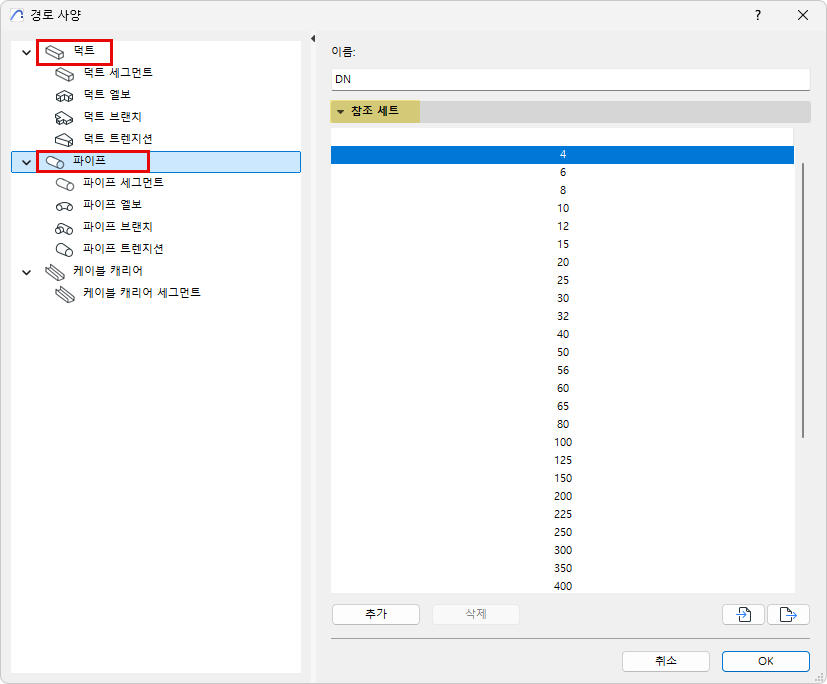

덕트 및 파이프에 대한 참조 세트 생성
•필요에 따라 참조 세트 이름을 편집합니다.
•추가 또는 삭제 버튼을 사용하여 참조 세트의 값 목록을 편집합니다.
•참조 세트를 XML 파일로 가져오기 또는 내보내기(다른 프로젝트에서 사용하려는 경우)
세그먼트, 엘보, 브랜치, 트랜지션용 치수 테이블 설정하기

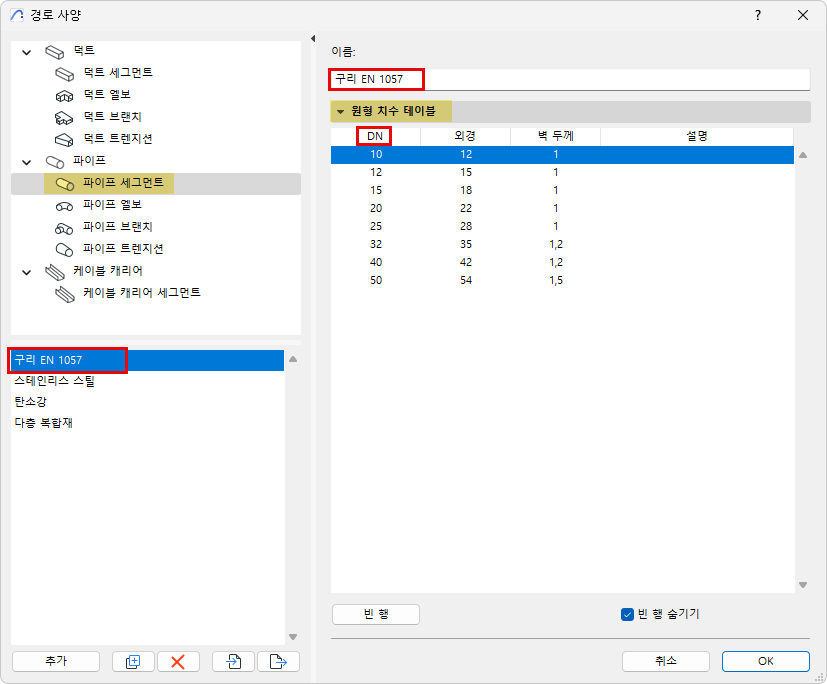

경로 사양에서 MEP 요소 유형을 선택합니다. 여기에서 미리 설정된 치수 테이블을 만들거나 편집할 수 있습니다.
•나열된 항목(예: DN 항목)은 참조 세트에서 나옵니다.
•필요에 따라 각각에 대해 원하는 치수 값을 설정합니다.
•MEP 요소 유형에는 사전 설정된 여러 개의 치수 테이블이 있을 수 있습니다. 추가 테이블을 만들려면 추가 또는 복제를 클릭하세요.
•해당 항목을 사용하지 않으면 일부 행은 비어 있을 수 있습니다. 사용한 항목만 표시하려면 '빈 행 숨기기'를 선택합니다.
브랜치 치수 설정

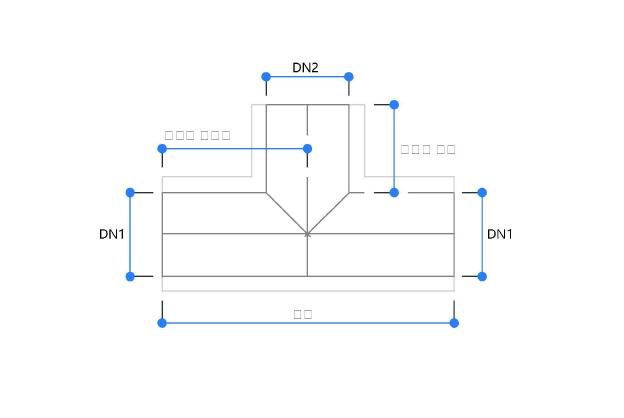

브랜치 치수에는 여러 부분이 포함됩니다. 설정할 수 있는 치수 유형은 다음과 같습니다:
MEP 경로에 대한 치수 프리셋 선택

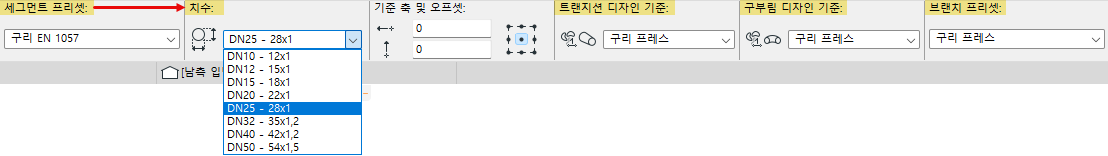

정보상자에서 세그먼트, 엘보, 브랜치 및 트랜지션과 같은 MEP 경로의 일부에 대한 프리세트(치수 테이블)을 선택합니다.
•경로 세그먼트의 경우 세그먼트 프리셋을 선택합니다.
•경로 세그먼트의 경우: DN 치수도 선택합니다. 이 경로의 엘보와 브랜치도 각각의 프리셋에서 동일한 DN을 사용합니다.
•엘보 및 트랜지션 요소의 경우 "디자인 기준"에서 프리세트를 선택합니다.
•브랜치 요소의 경우 "브랜치 프리셋"에서 프리셋을 선택합니다.

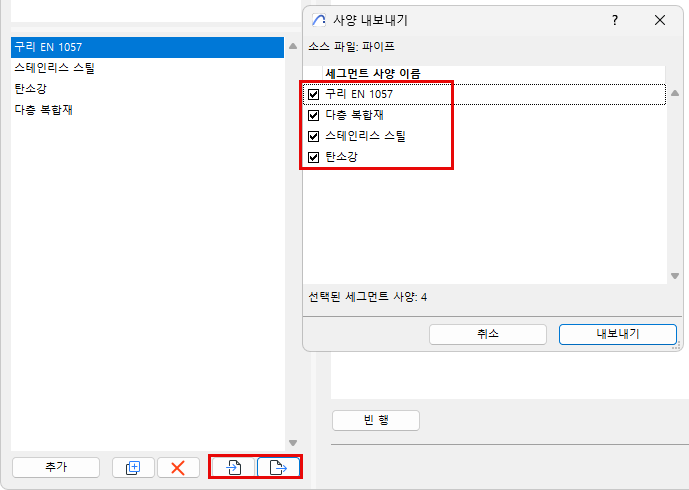

가져오기 및 내보내기 버튼을 사용하여 선택한 요소 유형의 하나 이상의 치수 테이블을 xml 파일을 통해 공유합니다.
내보내기에서 내보낼 테이블을 선택할 수 있습니다:
