Archicad에는 세 가지 하중 도구가 있습니다.
•구조 점 하중
•구조 선 부하
•구조 면 하중

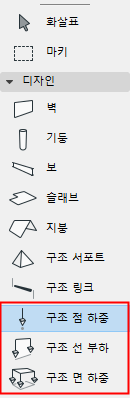

설정을 열려면 도구상자에서 도구를 더블 클릭합니다.
|
|
|
|

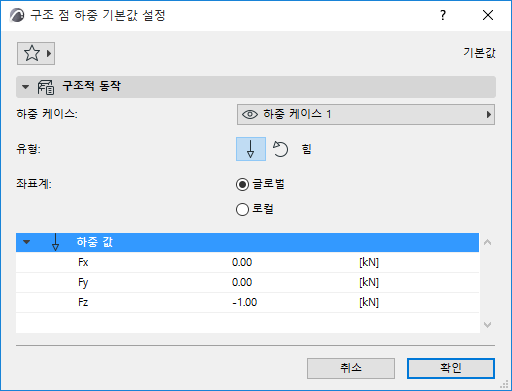

점 하중 설정 |

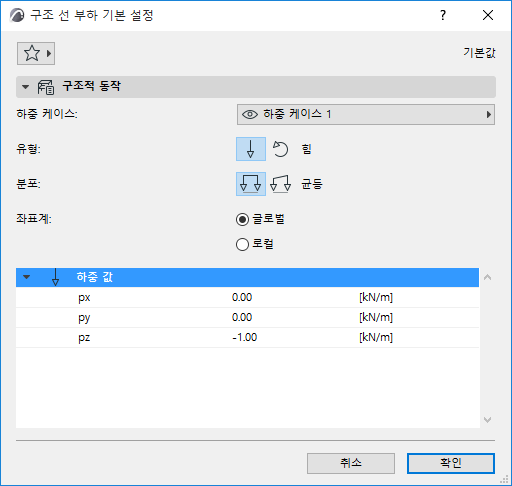

선 하중 설정 |

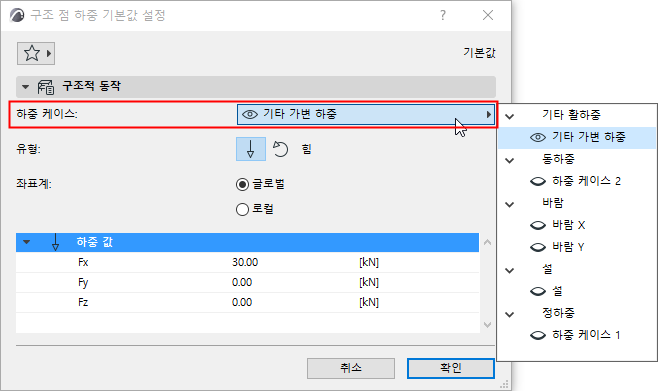

이 하중 요소에 대한 하중 케이스를 선택합니다.
하중 케이스는 하중 요소의 표시 여부를 결정합니다. (레이어 상태에 따른 요소 표시 여부와 유사)
노트:
–구조 작업 환경에 기본적으로 표시되는 하중 케이스 팔레트를 사용하여 보이는 하중 케이스를 설정합니다.
–표시할 하중 케이스는 뷰 설정에서 각 뷰에 대해 설정할 수 있습니다.
유형
하중의 동작을 설명하기 위한 힘 또는 모멘트를 선택합니다.
모멘트는 이중 화살촉과 굽어진 화살로 표시됩니다.
점 힘 점 모멘트
분포 (선 하중만 해당)
길이에서의 하중 분포에 대해 설명합니다.
•균등: 모서리에서 하중을 균일하게 분포합니다. 양 끝단에서의 하중 값이 동일합니다.
•사다리꼴: 양 끝단에서의 하중 값이 다릅니다. 두 점 사이에서 하중 강도가 선형적으로 달라집니다.
좌표계
하중 값의 벡터 방향을 해석하는 방법에 대해 정의합니다.
•글로벌 (좌표계): 프로젝트의 전역 좌표계
•로컬 (좌표계): 하중의 상위 요소에 대해 정의된 방향
하중 값
각 하중에 대해 각 방향으로 강도를 지정합니다.
|
점 하중 값 |
설명 |
|
점 힘 |
|
|
Fx, Fy, Fz |
X, Y, Z 방향에 적용된 힘의 크기 |
|
점 모멘트 |
|
|
Mx, My, Mz |
X, Y, Z 방향에 적용된 모멘트의 크기 |
|
선 하중 값 |
설명 |
|
선력 |
|
|
px, py, pz |
선 하중의 모든 점에서 X, Y, Z 방향에 적용된 힘의 크기 |
|
px1, py1, pz1 |
선 하중의 시작 점에서 X, Y, Z 방향에 적용된 힘의 크기 |
|
px2, py2, pz2 |
선 하중의 끝 점에서 X, Y, Z 방향에 적용된 힘의 크기 |
|
선 모멘트 |
|
|
Mx, My, Mz |
선 하중의 모든 점에서 X, Y, Z 방향에 적용된 모멘트의 크기 |
|
Mx1, My1, Mz1 |
선 하중의 시작 점에서 X, Y, Z 방향에 적용된 모멘트의 크기 |
|
Mx2, My2, Mz2 |
선 하중의 끝 점에서 X, Y, Z 방향에 적용된 모멘트의 크기 |
|
표면력 값 |
설명 |
|
px, py, pz |
표면 하중의 X, Y, Z 방향에 적용된 힘의 크기 |

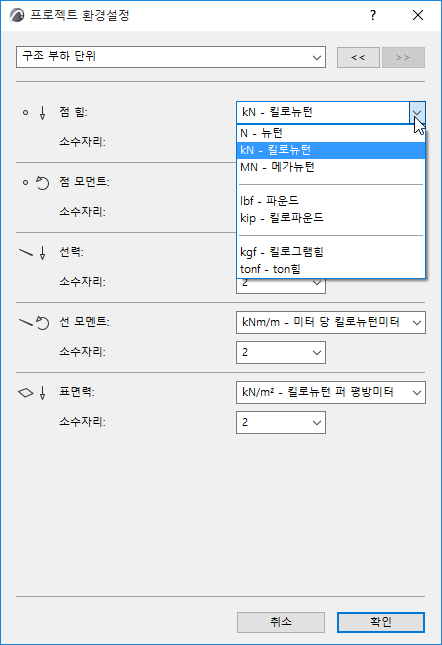

옵션 > 프로젝트 환경설정 > 구조 부하 단위에서 각 하중 도구와 유형에 대한 단위를 설정합니다.
