보와 기둥의 경우, 이 옵션은 1D 부재의 코어 길이를 그 축을 따라 가상으로 연장합니다.
코어를 가상으로 연장하는 목적은 해당 보나 기둥이 다른 요소들과 코어 연결이 되도록 하기 위해서 입니다. 그 결과, (코어 연결이 필요한) 조정 규칙이 효과를 발휘할 수 있습니다.
이는 한쪽 단부에 의도적으로 코어 갭을 포함하는 특정 조립형 요소에 유용할 수 있습니다(예: 단열이나 세부 장식을 위한 공간을 만들기 위해). 이 연결 범위는 코어를 가상으로 연장하여 이들 갭을 채웁니다.
중요 사항:
–이 옵션은 요소 코어의 길이를 가상으로 연장할 뿐입니다. 피지컬 모델 요소에는 어떠한 형태로든 영향을 미치지 않으며, 1D 부재를 연장하는 것이 아닙니다.
–구조 해석 모델에서 모델 체크를 실행할 때 추가 연결 범위가 고려됩니다. 연결 범위가 구조 연결을 활성화할 경우 모델 체크에서는 구조 해석 모델의 목적을 위해 요소가 연속적인 것으로 간주합니다.
–기둥 또는 보 설정에서 늘이기 & 컷백 및/또는 오프셋 상자도 선택된 경우에만 요소에 연결 범위를 추가할 수 있습니다.
보 또는 기둥 설정에서
1.연결 범위 옵션을 확인합니다.
2.확장 길이를 입력합니다.
이 값은 연결할 요소의 중심부 간 최단 거리 이상이어야 합니다.
이 예에서는 보 연결 범위를 150 이상으로 확장하려고 합니다.
3.“시작”, “끝”, 또는 “둘다”를 선택하여 확장해야하는 부분을 정의합니다. "둘다" 옵션은 양쪽 끝에 확장 길이를 추가합니다.

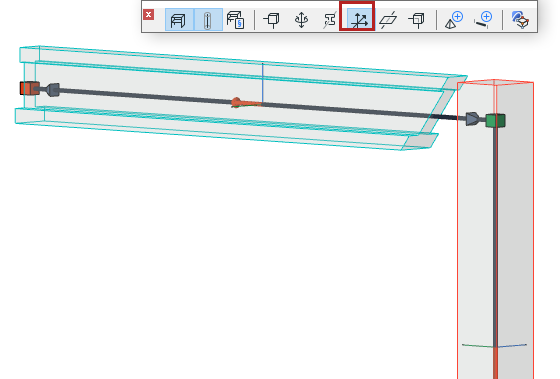

참고: 어느 끝단이 어디인지 확인하려면 "로컬 좌표계 표시"를 켜서 요소의 방향 화살표를 확인합니다.
조정 규칙에서:
최대 허용 확장은 연결할 구조 측 간 거리보다 길어야 합니다. 이 최대 늘이기 값은 연결 범위의 한쪽 또는 양 끝단에 적용됩니다.
보의 연결 범위 설정으로 인해 늘이기 조절기가 원하는 대로 작동하며 1D 부재가 연결됩니다.
