파일 > 상호 운용성 > SAF > SAF 변환기로 이동합니다.
다음 옵션에 대해 기타 설정 - 내보내기 패널을 사용합니다:
각각의 받아들이는 소프트웨어에서 카탈로그의 횡단면은 호스트 1D 부재의 LCS(Local Coordinate System, 로컬 좌표계)에 정의된 대로 기본 XYZ 방향에 따라 작업 공간에 배치됩니다.
LCS 표준은 소프트웨어에 따라 다르므로 받아들이는 소프트웨어가 사용하는 표준을 선택해야 합니다. SAF 내보내기 변환기의 이 패널에 표시된 LCS 표준 중 하나를 클릭하십시오.
SAF 파일 내보내기에서, Archicad는 나가는 요소를 그에 따라 전환하기 때문에, 1D 부재 횡단면이 받아들이는 소프트웨어에서 올바른 방향으로 향하게 됩니다.
어떤 로컬 좌표계를 선택해야 하는지 어떻게 알 수 있습니까?
특정 소프트웨어에 최적화된 미리 정의된 SAF 변환기 설정을 가져온 경우 로컬 좌표계가 올바르게 정의되어 있습니다.
구조 애플리케이션에 최적화된 SAF 데이터 파일 다운로드를 참조하십시오.
수신 소프트웨어에서 사용하는 LCS를 식별하려면 다음을 수행하고 아래 이미지를 보십시오.
1.L자형 Archicad 프로파일 속성을 받아들이는 프로그램의 대응 속성에 매핑합니다. (방향이 분명한 - L자형과 같이 - 비대칭 프로파일을 사용합니다.)
2.받아들이는 소프트웨어에서 Archicad 프로파일과 동일한 방식으로 "향"하도록, 기본 배치(추가 회전 또는 미러링 없이)를 사용하여 해당 L 횡단면을 배치합니다.
3.1D 부재의 LCS에서 배치된 횡단면 위치를 확인합니다. 일반적으로 유럽 소프트웨어(예: SCIA Engineer)는 LCS 0을 사용하는 반면 미국 소프트웨어는 LCS 4(예: RISA-3D) 또는 LCS 3을 사용합니다.
4.내보내기용 SAF 변환기에서 받아들이는 소프트웨어에 해당하는 LCS 옵션을 선택합니다.
참고: SAF 가져오기 변환기에서 LCS를 설정할 필요는 없습니다. SAF파일 가져오기 할때, Archicad는 "횡단면의 LCS"를 기반으로 들어오는 요소 위치를 자동으로 변환합니다.

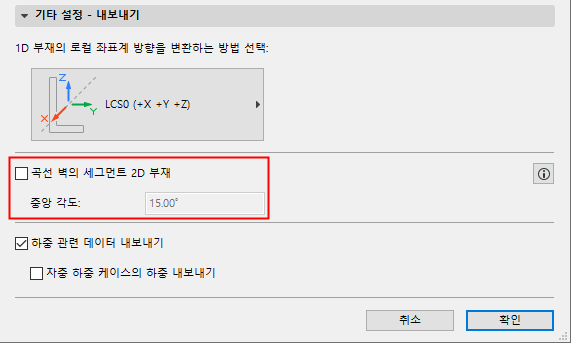

곡선 벽의 세그먼트 2D 부재
이 컨트롤은 곡선 벽에서 생성된 2D 멤버의 SAF 내보내기에 영향을 줍니다.
분할은 기본적으로 꺼져있습니다. 수신 구조 분석 소프트웨어가 곡선 벽에서 생성된 곡선 2D 부재를 처리할 수 있는 경우 그대로 두십시오.
언제 분할을 활성화해야 합니까?
수신하는 구조 해석 소프트웨어가 곡선 벽을 처리할 수 없는 경우에만 확인란을 선택하십시오. 곡선형 2D 부재는 여러 개의 세그먼트로 내보내기됩니다.
중앙 각도 필드에서 결과로 나오는 세그먼트에 대한 최대 중앙 각도를 정의합니다.
–결과로 나오는 세그먼트들은 사용자가 정의한 중앙 각도에 근접하지만 (넘어서지는 않음), 다음 조정사항을 따라야 합니다.
-곡선형 벽에 그 엔드포인트 외에 추가 노드가 포함되어 있다면(예: 연결하는 요소가 벽과 만나는 구조 노드), 세그먼트들이 생성되어 그 엔드포인트들이 이들 기존 노드와 일치하게 됩니다.
-이들 노드 위치를 기반으로, 실제 중앙 각도 값(과 세그먼트 길이)이 달라집니다.
중요 사항
–곡선 벽의 세그먼트 2D 부재를 활성화하는 경우: 수신 소프트웨어는 곡선 벽에 부착된 구조 서포트 및 구조 해석 링크의 노드와 일치하도록 추가 세그먼트 끝점을 생성합니다.
–새로이 생성된, 내보내기된 벽 세그먼트의 안쪽 모서리들은 모서리 해제가 리지드로 설정됩니다(원래 벽 모서리의 해제 값과 상관 없음).

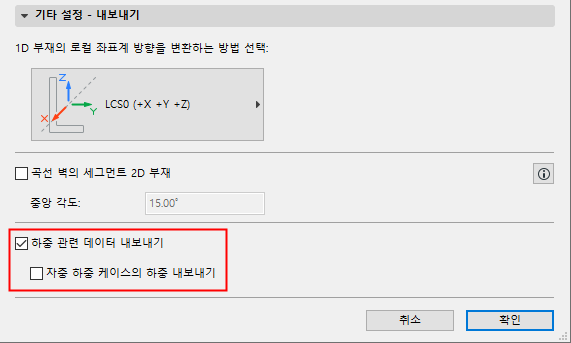

부하 관련 데이터 내보내기
기본적으로 켜져 있습니다.
구조 해석 모델을 SAF로 내보낼 때 모든 부하 관련 데이터를 무시하려면 이 컨트롤을 비활성화하십시오.
예를 들어 데이터 왕복과 관련된 다음 시나리오에서:
•구조 소프트웨어는 Archicad에서 인식하지 못하는 하중 데이터를 사용합니다.
•건축가는 SAF 파일의 하중 데이터를 Archicad 모델에 통합하지 않기로 선택했습니다.
이러한 경우, 왕복 데이터 교환으로 인해 하중 관련 데이터가 손실될 수 있습니다. 이 손실을 방지하려면 체크박스를 비활성화할 수 있습니다. 하중 데이터는 무시됩니다.
자중 하중 케이스의 하중 내보내기
기본적으로 꺼져 있습니다.
대부분의 해석 프로그램은 외부 프로그램의 자중 하중을 처리하지 않습니다.
