이 패널에 액세스하려면, 문서 > 모델 뷰 > 모델 뷰 옵션으로 갑니다.
•이 패널과 패널의 내용은 로드한 라이브러리에 따릅니다. (프로젝트에서 각각 로드된 라이브러리에 대한 다중 패널을 가질 수도 있습니다.)
•그 특정 라이브러리에 위치한 라이브러리 객체는 여기 모델 뷰 옵션에서 설정한 값에 따라 전역으로 디스플레이 됩니다.
•옵션은 이를 허용하도록 프로그램된 GDL 스크립트를 가진 객체에게만 적용됩니다.

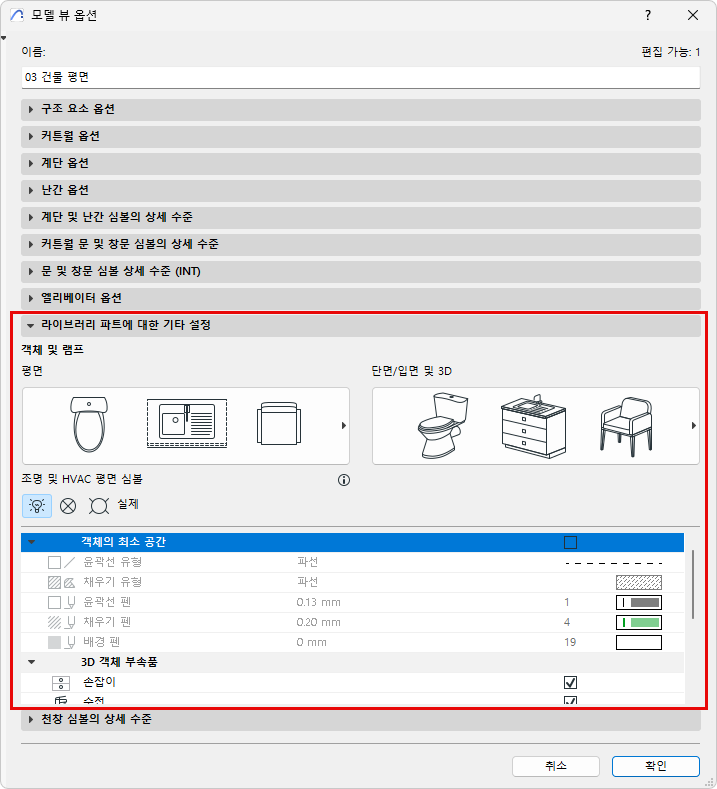

Archicad의 INT 버전에서, 해당 패널은 이렇게 보입니다.
객체의 최소 공간
윤곽 및 채우기를 사용하여 평면에서 객체의 최소 공간을 표시하려면 이 상자를 체크합니다. 윤곽의 선 유형과 펜 그리고 채우기 유형/펜/배경에 대한 옵션을 선택합니다.
최소 공간 윤곽/채우기 디스플레이는 정의된 최소 공간 매개변수가 있는 모든 객체에 대해 표시됩니다.
•객체에 대해, 객체 설정의 최소 공간 파라미터를 사용합니다.
객체 및 조명 디테일 레벨
평면에서 디테일 레벨을 설정합니다:
•전체, 중간, 또는 낮음
그리고 단면/입면 및 3D 투영에서:
•전체, 간소화, 또는 스키매틱
객체 및 조명은 기본 설정 시 여기에서 정의된 디테일 레벨 설정을 사용합니다(MVO 기준). 특정 객체/조명의 경우, 컨트롤을 적용할 수 있다면, 요소 설정에서 그 디테일 레벨을 덮어쓰기할 수 있습니다 (2D 또는 3D 표현 컨트롤을 사용).
참조 객체의 2D 및 3D 표현.
조명 및 HVAC 평면 심볼
프로젝트에서 조명 및 HVAC 객체(예: 천장 램프, 연기 탐지기, 공기 확산기)의 평면 심볼을 디스플레이하려면 이 옵션 중 하나를 선택합니다.
•실제적
•전기
•반사된 천장 평면
3D 객체 액세서리
토글 버튼을 클릭하여 3D에서 보조객체의 이들 유형을 보이거나 숨길 수 있습니다.
•손잡이
•탭
3D 객체 개구부 선
•손잡이 또는 경첩을 선택하여 개구부 선의 방향을 설정합니다.
•개구부와 반대쪽 면의 개구부 선에 대해 선 유형(파선, 실선, 점선)을 선택합니다.
주의: 이 옵션은 스케일에 독립적입니다.(일반적으로, 개구부 선은 축소 스케일에서는 전혀 보이지 않습니다.).
오브젝트 MEP 커넥션
MEP 디자이너와 호환되는 요소에는 MEP 경로의 모든 객체에 연결할 수 있는 연결부가 포함됩니다.
이 체크박스를 사용하면 이들 접합부를 보이거나 숨길 수 있습니다.
