MEP Designer

MEP Designer wprowadza do Archicada kompletny system pracy nad projektami instalacyjnymi. To lepszy sposób projektowania, koordynowania i współpracy nad projektami instalacji - zarówno dla architektów, jak i inżynierów MEP.

Dzięki pełnej integracji z Archicadem 28, architekci i inżynierowie MEP mogą łatwo współpracować na tej samej platformie za pośrednictwem Teamwork. MEP Designer również jest łatwy w nauce i obsłudze - dzięki wyspecjalizowanym narzędziom i obiektom, które automatyzują i upraszczają projektowanie i edycję instalacji.

Zobacz MEP Designer.

Standaryzację modelu MEP zapewniają Specyfikacje instalacji

Upewnij się, że wymiary elementów modelu MEP są zgodne z produktami dostępnymi na rynku. Rozszerzone Specyfikacje instalacji ułatwiają wstawianie elementów MEP w predefiniowanych rozmiarach.

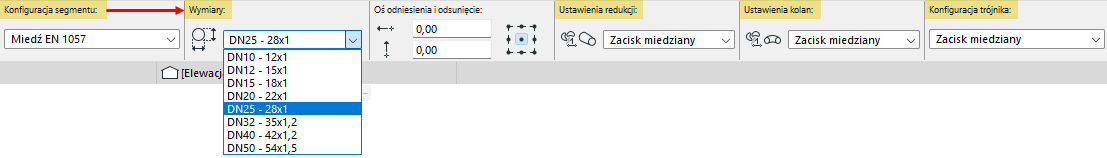

Użyj predefiniowanego zestawu referencyjnego danych wymiarowych dla kanałów i rur lub utwórz własny. Następnie zdefiniuj tabele wymiarów dla segmentów, kolanek i odgałęzień, używając wymiarów dopasowanych do elementów MEP, których potrzebujesz. Ustawienia wstępne są teraz na wyciągnięcie ręki, we wszystkich kategoriach elementów MEP.

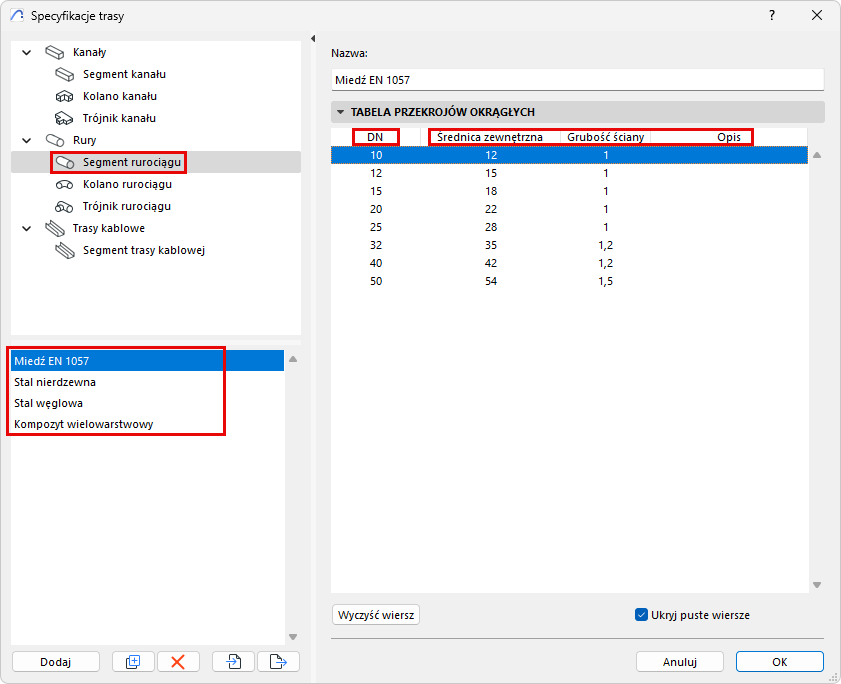

Specyfikacje instalacji w Archicadzie 28 (zastępujące Preferencje instalacji) obejmują

Uszczegółowioną specyfikację segmentów (średnica DN, średnica wewnętrzna, opis)


Opcje ustawień dla predefiniowanych łuków i odgałęzień (elementów T)

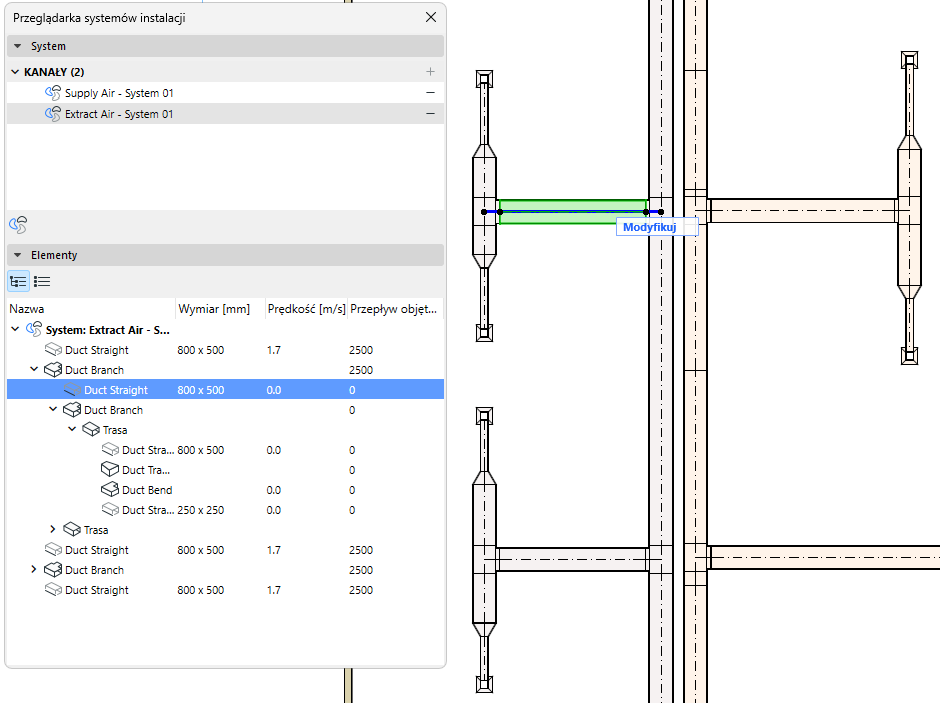

Przeglądarka systemów instalacji

Przeliczaj i zmieniaj wielkość proponowanych systemów wentylacyjnych na wczesnych etapach projektowania. Monitorowanie wartości prędkości przepływów pomaga zarządzać emisją dźwięku i utrzymywać koszty energii na niskim poziomie.

Przeglądarka Systemu MEP oblicza przepływ objętościowy i prędkość powietrza na każdej trasie w systemie, używając podanych wymiarów

Okno dialogowe systemu uaktualnia się automatycznie podczas pracy i wyświetla odpowiednie informacje o obliczeniach w formie tabeli

Łatwe do odczytania hierarchiczne drzewo oraz sortowalny płaski widok listy


Ulepszone połączenia dla niezawodnych modeli

Przeliczanie przepływu powietrza wymaga wymodelowania poprawnych połączeń między trasami i innymi komponentami. Włącz opcję "Otwarte połączenia MEP" (Widok > Opcje ekranowe), aby zaznaczyć wszystkie błędy połączeń MEP na rzucie. Pozwala to łatwo je odnaleźć i naprawić.

Po połączeniu elementu trasy z samodzielnym obiektem MEP: element trasy automatycznie „dziedziczy" System MEP obiektu i Typ połączenia, oszczędzając pracy związanej z edycją ustawień trasy.

Łatwa zmiana wielkości wymiarów

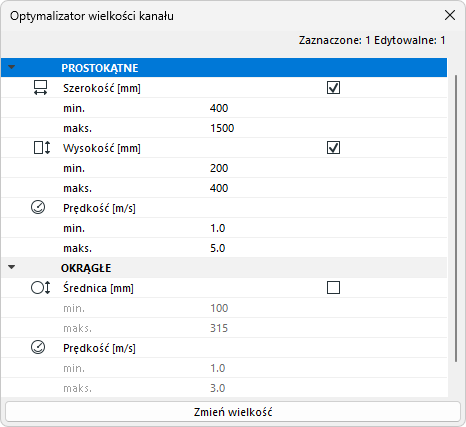

Zmień wielkość tras lub całych systemów za pomocą Optymalizatora wielkości kanałów - w oparciu o ograniczenia zdefiniowane przez użytkownika, takie jak wymiary i prędkość przepływu

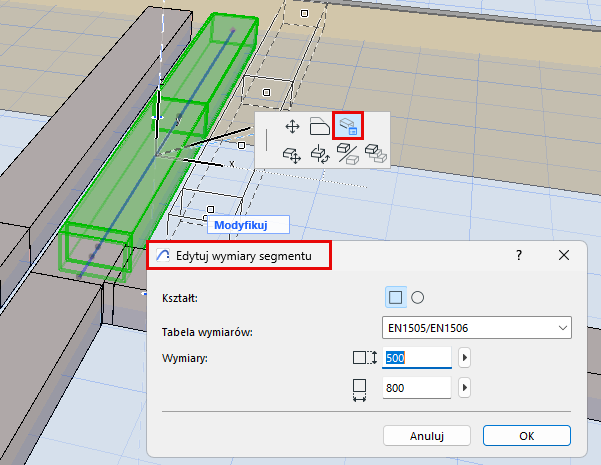

W modelu: wybierz dowolny segment, aby edytować jego wymiary (nie jest wymagany tryb Edycji)

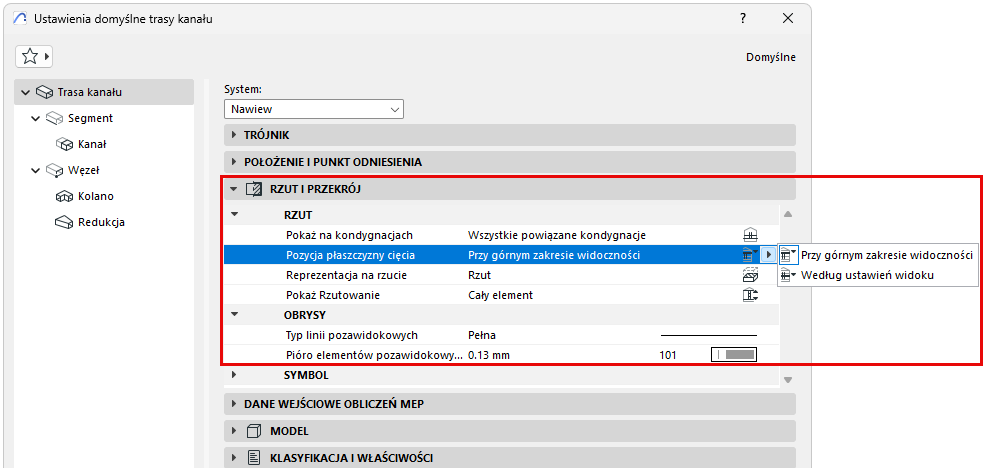

Ulepszone wyświetlanie elementów na rzucie

Nowe opcje wyświetlania w dokumentacji elementów tras instalacji:


Modelowanie w przekroju

Dokładniejsze i bardziej intuicyjne modelowanie: wprowadzaj i edytuj swoje systemy MEP również w widokach przekroju i elewacji.

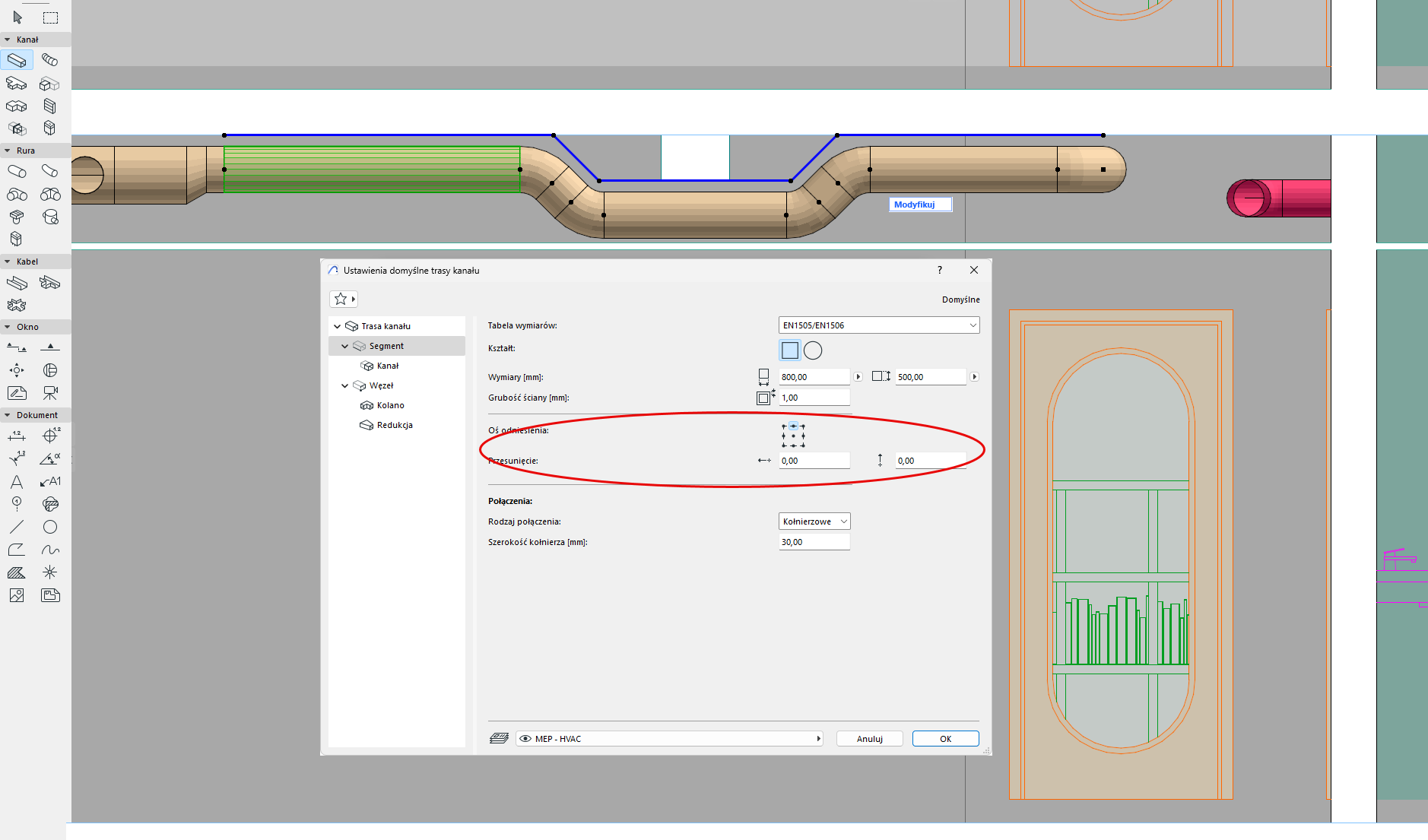

Elastyczne modelowanie tras: ustaw precyzyjnie wyrównanie/odsunięcie

Precyzyjnie wytyczaj trasy instalacji dzięki konfigurowalnym ustawieniom wyrównania i odsunięcia dla segmentów.

Na przykład, aby umieścić kanał bliżej stropu, wyrównaj linię odniesienia trasy do dolnego punktu. Lub zdefiniuj odsunięcie tak, aby utrzymać trasę w określonej odległości od ściany lub sufitu.


Zdefiniuj wartości przed lub po wymodelowaniu trasy

Dopasuj wyrównanie lub odsunięcie dowolnego segmentu w trybie edycji

Nowe obiekty i narzędzia MEP

Dalsze rozszerzanie zestawu narzędzi MEP

Obiekty rozdzielaczy

Ulepszone grzejniki

Wsporniki kanałów i rur

Narzędzie Rura elastyczna

Odgałęźnik
