Edytuj Siatkę i Linie siatki w trybie Edycji
W trybie edycji Przegrody strukturalnej dostępne są następujące operacje dla Schematu:
•Przesunięcie lub usunięcie zaznaczonej Linii siatki
•Obrócenie wszystkich Linii siatki lub jednego z kierunków siatki
•Dodaj nową Linię siatki
•Obrócenie lub przeniesienie Siatki schematu jako całości
Pamiętaj, że przesunięcie lub obrócenie Schematu lub Linii siatki oznacza, że Profile przypisane do tego Schematu lub Linii siatki zostaną również przesunięte lub obrócone.

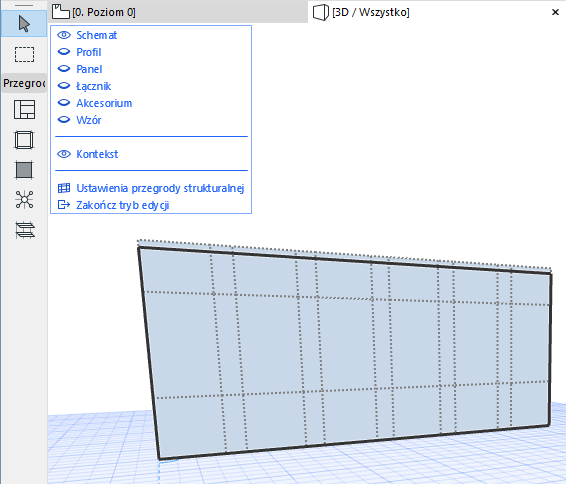

W celu ułatwienia edycji Schematu w trybie Edycji, należy sprawdzić, czy Schemat jest widoczny (i w razie potrzeby wyłączyć widoczność innych komponentów).
Przejdź do trybu edycji.
1.Wybierz jedną Linię siatki, używając kursora w kształcie znaku Mercedesa.

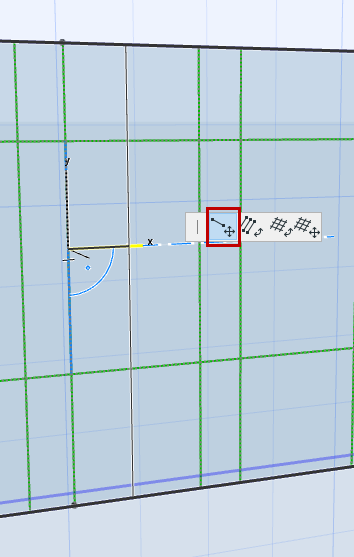

2.Wybierz polecenie Przesuń Linię Siatki z wyświetlonej palety pomocniczej:
3.Przeciągnij Linię siatki w nowe położenie (pozostanie ona równoległa do położenia pierwotnego).
4.Kliknij aby zatwierdzić operację.
Przejdź do trybu edycji.
1.Wybierz linię siatki lub całą Siatkę.
Uwaga: Aby zaznaczyć cały Schemat, kliknij dowolny węzeł.
2.Z palety pomocniczej wybierz polecenie Zmiana położenia siatki.
Przejdź do trybu edycji.
Aby obrócić w jednym kierunku wszystkie linie siatki (np. wszystkie rzędy siatki):
1.Wybierz jedną linię siatki, którą chcesz obrócić.

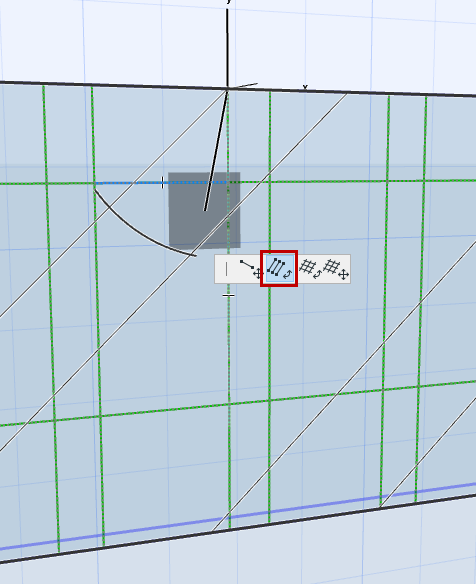

2.Z palety pomocniczej wybierz polecenie Obróć równoległe linie siatki.
Uwaga: Jeśli Przegroda strukturalna jest zakrzywiona lub jest Łańcuchem, nie będzie można obracać kolumn siatki, tylko rzędy.
3.Narysuj wektor obrotu lub wprowadź kąt obrotu w Podręcznych współrzędnych.
4.Kliknij, aby zatwierdzić zmiany.
Uwaga: Opcja niedostępna dla Łańcucha Przegród strukturalnych i dla przegród zakrzywionych.
Przejdź do trybu edycji.
1.Wybierz jedną linię siatki lub całą Siatkę.
Uwaga: Aby zaznaczyć cały Schemat, kliknij dowolny węzeł.
2.Z palety pomocniczej wybierz polecenie Obróć siatkę.
3.Narysuj wektor obrotu lub wprowadź kąt obrotu w Podręcznych współrzędnych.
4.Kliknij, aby zatwierdzić zmiany.
W trybie edycji Przegrody strukturalnej: Zaznacz Linię siatki i kliknij Usuń.
Nie można usunąć całej Siatki.
Uwaga: Usunięcie linii Siatki spowoduje usunięcie Profilu znajdującego się na tej linii. Zmieni się również rozmiar Paneli, dostosowując się do nowego wzoru.
Przejdź do trybu edycji.
1.Uaktywnij narzędzie Schemat.
2.W palecie Info wybierz metodę wstawiania siatki:

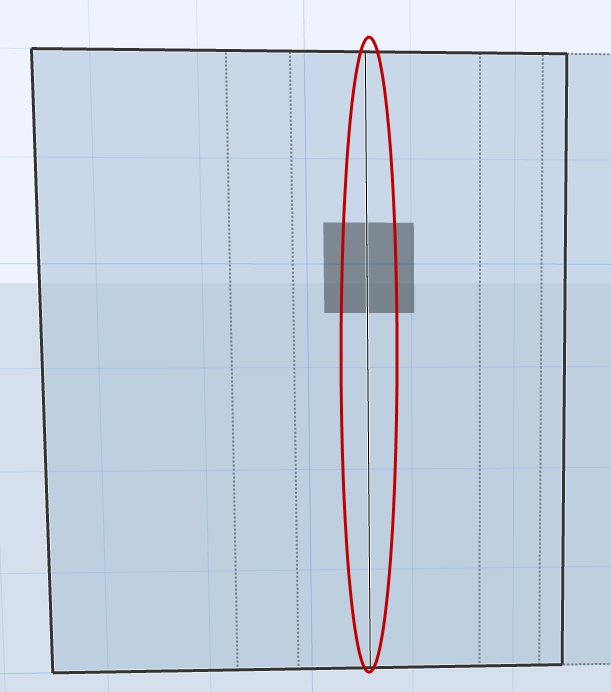

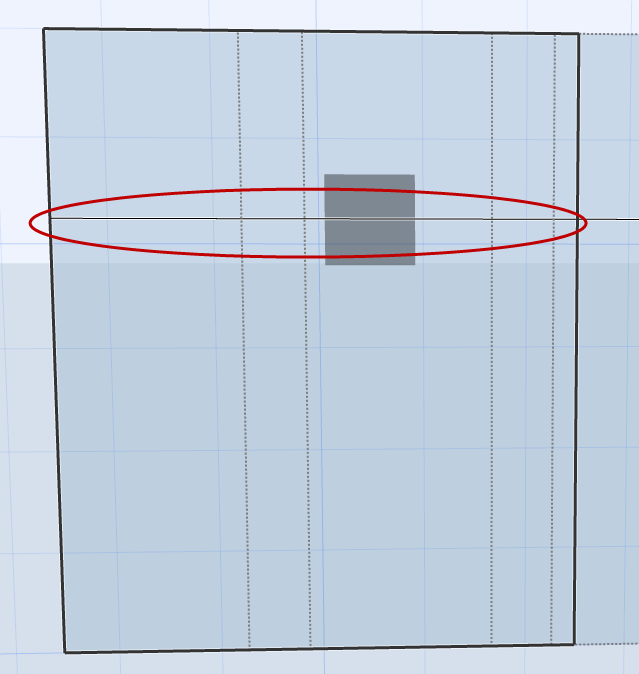

Kliknij miejsce, w którym chcesz wstawić linię siatki. Poruszaj kursorem wokół miejsca, w które przed chwilą kliknąłeś: obserwuj zmiany kierunku linii siatki i kliknij, aby dowolną linię siatki ortogonalnej, aby ją wstawić:
