Oś odniesienia pozwala na precyzyjne łączenie z innymi belkami (bez linii przecięcia) oraz określa punkty aktywne i krawędzie potrzebne przy zaznaczaniu, przemieszczaniu i modyfikowaniu belki. Jej kierunek określa “lewą” i “prawą” powierzchnię belki, w celu zastosowania wykończeń w panelu model w Ustawieniach belki.
Zobacz Reprezentacja modelu belki.
Kierunek belki jest determinowany kolejnością wstawiania wierzchołka początkowego i końcowego. (Aby wyświetlić strzałkę na osi belki informującą o jej kierunku, zaznacz opcje w menu Widok > Opcje wyświetlania > Linie odniesienia ścian i belek).
Oś odniesienia wybranej belki wyświetlona jest innym kolorem: kolor ten można zmienić za pomocą ustawienia “Linie odniesienia” w menu Opcje > Środowisko pracy > Zaznaczanie i info o elemencie.

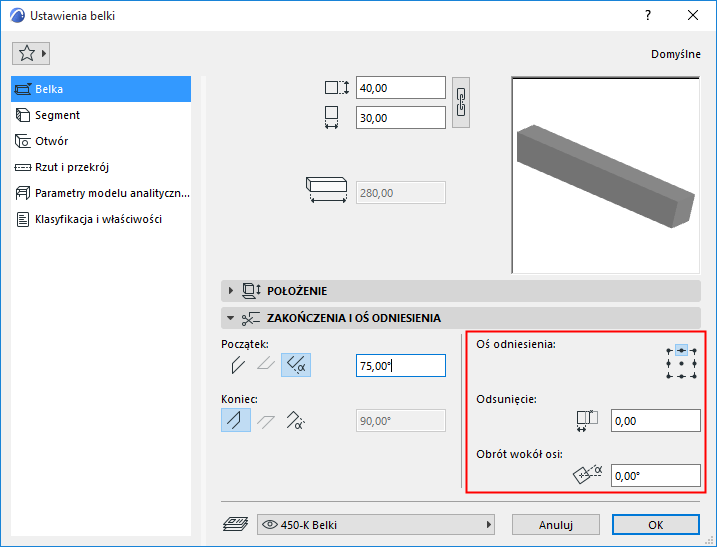

W ustawieniach Belki lub palecie info Belki wybierz jeden z dziewięciu punktów, które posłużą jako oś odniesienia słupa.
Uwaga: Opcja jest dostępna jeśli co najmniej jeden segment belki posiada przekrój prostokątny lub okrągły. Opcje niedostępne dla profili złożonych.
Jeśli zmienisz oś odniesienia: oś pozostanie na miejscu, a belka odpowiednio zmieni położenie.
Pokaż/ukryj oś odniesienia
Użyj panelu Rzut i Przekrój w Ustawieniach belki. Zobacz SYMBOL.
Odsunięcie osi odniesienia
W polu Odsunięcie osi odniesienia można również wpisać wartość przesunięcia osi względem środka belki.
Określ kąt obrotu belki wokół osi.
Zobacz także Obrót belki i słupów.
