Taki dach można utworzyć docinając dwa osobne dachy dwuspadowe do siebie.

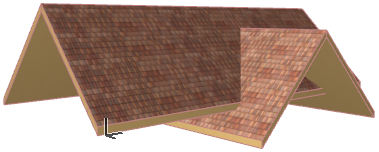

1.Należy zacząć od utworzenia dwóch dachów, z kalenicami po obu stronach, utworzonych jeden na drugim, w następujący sposób:
Aby zobaczyć jak stworzyć dach dwuspadowy, zobacz Dach dwuspadowy.
Można dostosować wzniesienie linii odniesienia odpowiednio do potrzeb, aby uzyskać prawidłową geometrię.
2.Przed docięciem, należy wyświetlić bryły docinania za pomocą menu Widok > Opcje wyświetlania > Bryły docinania. W ten sposób dachy dotną siebie nawzajem.

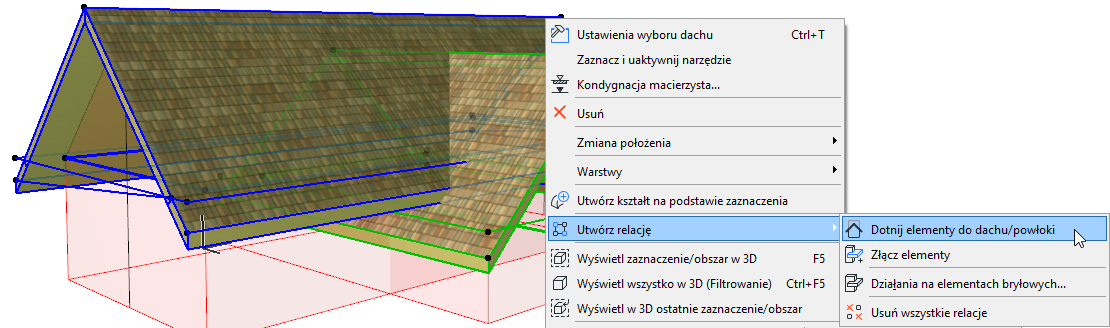

3.Zaznacz oba dachy. Z menu kontekstowego, wybierz Utwórz relację , a następnie Dotnij elementy do dachu/powłoki (również dostępny jako ikona w standardowym pasku narzędzi).

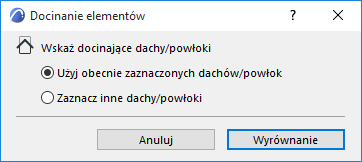

4.Ponieważ chcesz, aby oba zaznaczone dachy docinały, pozostaw opcję tak jak w wyświetlonym oknie dialogowym i kliknij Dotnij.

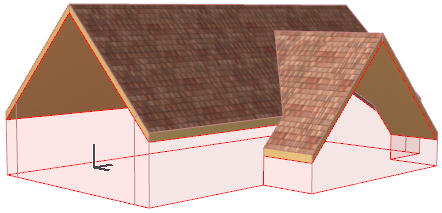

5.Sprawdź rezultat. Widzimy, że w docięciu brakuje niektórych elementów.

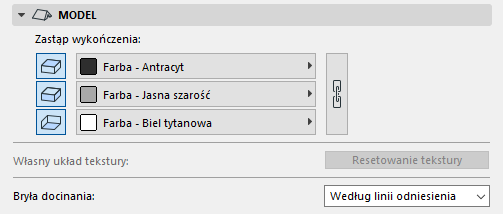

To dlatego, że bryła docinania dla obu dachów jest elementem wewnątrz linii odniesienia i prowadzi w dół: to ustawienie można konfigurować w panelu Model w oknie Ustawień dachu.
Dlatego wszystkie części docinanych dachów znajdujące się poza bryłą docinania nie zostaną docięte.

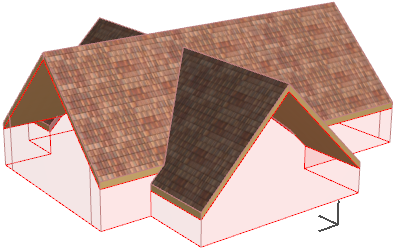

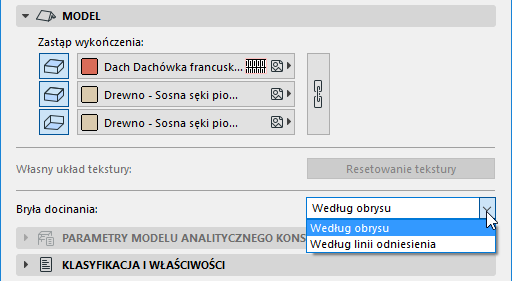

6.Aby to zmienić, wystarczy zmienić definicję bryły docinania dla obydwu dachów na “Według obrysu.” Zauważ, w jaki sposób zmienia się geometria przycinania.
Nie trzeba ponownie wydawać polecenia Przytnij; zależność przycinania jest aktualizowana automatycznie.
Zobacz także Przytnij kilka zaznaczonych elementów: Automatyczne przycinanie.
