Parametr „Odsłonięta powierzchnia” w zestawieniach wykończeń

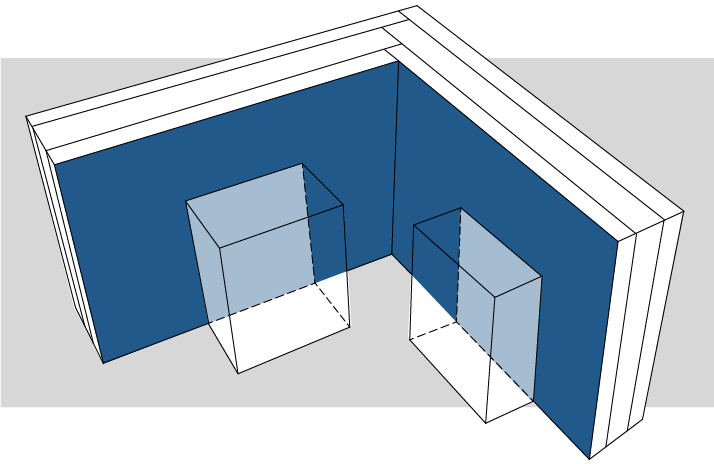

Odsłonięta powierzchnia to część wykończenia powierzchni elementu, która zostałaby zakryta podczas malowania. Na poniższym schemacie obszar oznaczony kolorem ciemnoniebieskim uznany jest jako “Wyeksponowany”, a obszary jasnoniebieskie są “Zakryte”.

Można określić dokładnie co zostanie uznane za obszar eksponowany za pomocą opcji Zmniejsz wyeksponowany obszar w Ustawieniach schematu w Zestawieniu wykończeń powierzchni.

Zmniejszanie odsłoniętej powierzchni

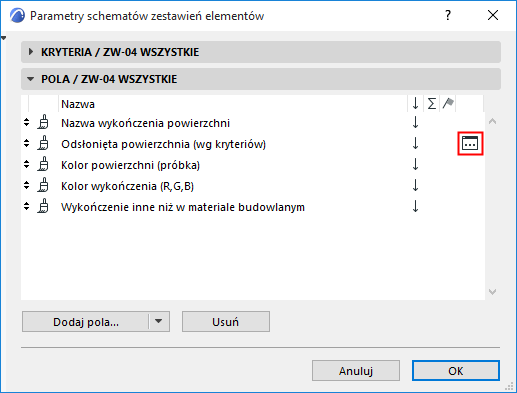

1.W oknie Ustawienia schematu, w panelu Pola: znajdź pole Odsłonięta powierzchnia (według kryteriów).

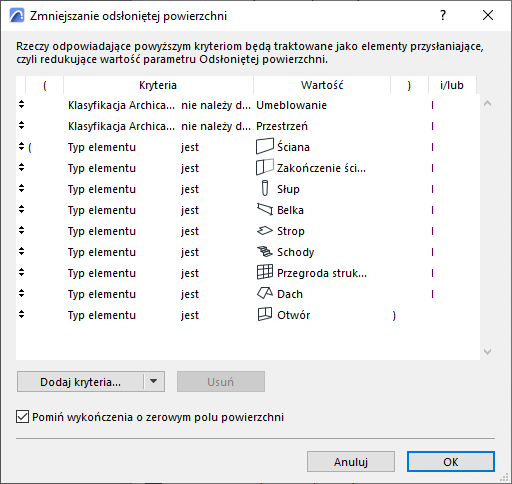

2.Kliknij przycisk, aby otworzyć okno dialogowe Zmniejsz odsłoniętą powierzchnię.

3.Określ, które elementy są elementami zakrywającymi (czyli takimi, które powinny zakrywać powierzchnie innych elementów).

Na przykład: zwykłe elementy konstrukcyjne są elementami zakrywającymi: jeśli zachodzą one na powierzchnię ściany, powierzchnia tej ściany jest zakryta, a odsłonięta powierzchnia ściany jest odpowiednio zmniejszona.

Jednak niektóre elementy zazwyczaj nie są elementami zakrywającymi. W tym przykładzie: obiekty, lampy i strefy nie powinny mieć wpływu na odsłoniętą powierzchnię, zatem nie zostały tu wymienione.

Ukryj wykończenia o zerowej odsłoniętej powierzchni: Ta opcja jest domyślnie zaznaczona. Oznacza to, że obszary nieodsłonięte, o zerowej widocznej powierzchni, nie są wykazywane w zestawieniu.
