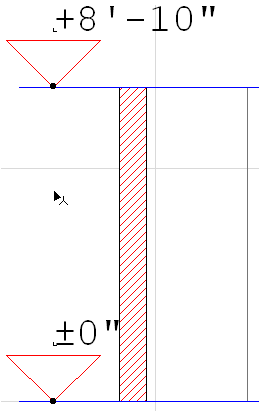

Szczególnym przypadkiem narzędzia Wymiarowania jest metoda konstrukcyjna Wymiarowanie wzniesienia . Wymiarowanie wzniesienia pozwala na wstawianie kot wysokościowych w oknach Przekroju/Elewacji/RŚ i Dokumentów 3D.
Uwaga: W oknach Rzutu lub Obszaru 2D/Detalu, użyj Kot wysokościowych. Zobacz Koty wysokościowe.
Wymiarowanie wzniesienia obliczane jest na podstawie Początku wymiarowania, który można wybrać w oknie dialogowym Ustawień Wymiarowania wysokości.
Seria wymiarów wzniesienia zachowuje się jak dynamiczny łańcuch wymiarów.

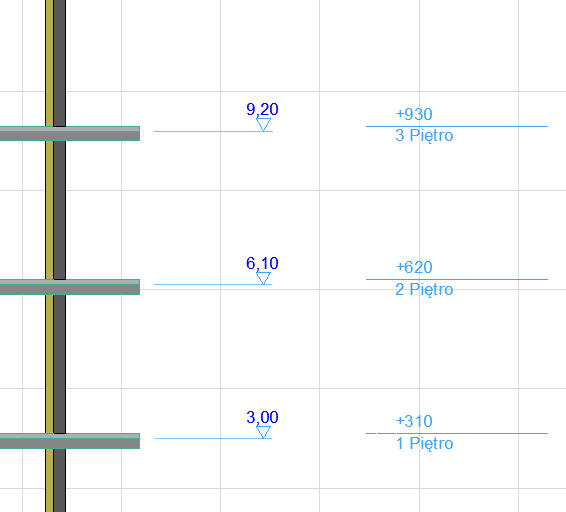

Wstaw łańcuch wymiarowania wysokości
1.Aktywuj narzędzie Wymiarowanie za pomocą metody konstrukcji Wymiarowanie wysokości.
2.W oknie Przekroju/Elewacji/RŚ lub Dokumentów 3D: kliknij szereg punktów wymagających zastosowania Wymiarowania wysokości.

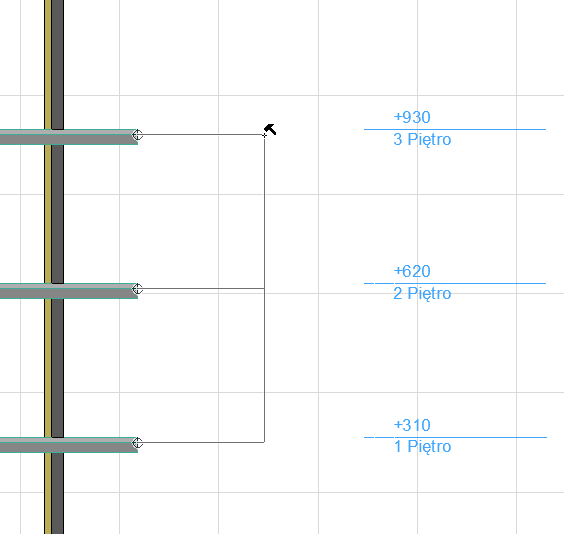

3.Kliknij dwukrotnie (lub kliknij OK w Palecie kontrolnej) i użyj kursora w kształcie Młotka, aby wstawić łańcuch.
W oknach Przekrój/Elewacja/RŚ można zwymiarować wszystkie Linie poziomu kondygnacji naraz.
Zobacz Wymiarowanie Linii poziomu kondygnacji.
Wybierz Wymiarowanie pionowe
Przytrzymaj przycisk Shift i kliknij niewidoczną oś łańcucha (gdy kursor znajdzie się nad tą osią, przyjmie kształt logo Mercedesa ze strzałką).
Ustawienia Wymiarowania wysokości
Większość ustawień w tym oknie dialogowym jest identyczna jak ustawienia w: Ustawienia narzędzia Wymiarowanie
Poniżej opisano opcje charakterystyczne dla Ustawień wymiarowania wysokości.
Typ znacznika: Kliknij, aby wybrać układu tekstu znacznika/wymiarowania dla wymiarowania wysokości.

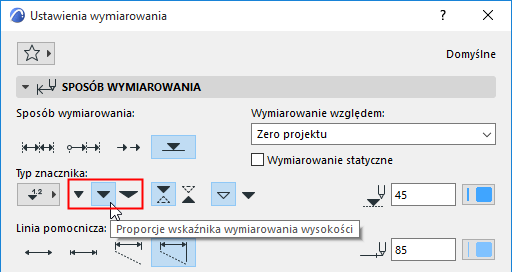

Wybierz proporcje dla znacznika wymiarowania pionowego.

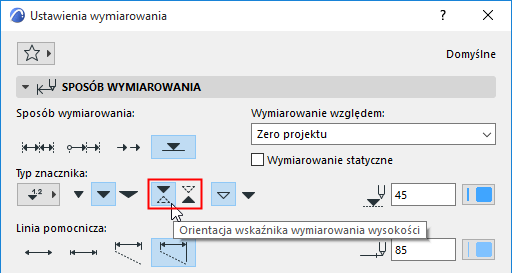

Wybierz jeden z kierunków dla znacznika wymiarowania pionowego.

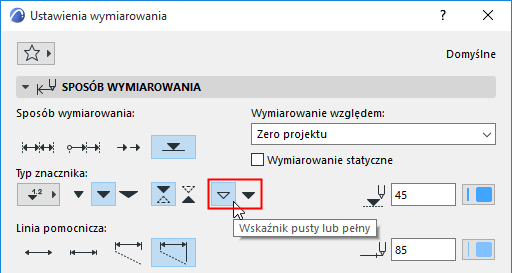

Kliknij jeden z tych przycisków aby wybrać typ znacznika: 'obrys' lub 'pełny'

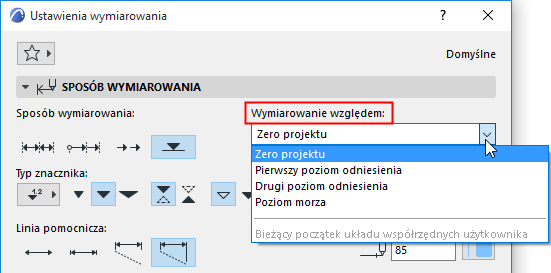

Z rozwijanej listy wybierz Początek wymiarowania:
•Zero projektu
•Poziom morza (konfigurowany w menu Opcje > Preferencje projektu > Poziomy odniesienia)
•Poziom odniesienia (określony w menu Opcje > Preferencje projektu > Poziomy odniesienia)
•Bieżący początek układu współrzędnych użytkownika: Opcja ta jest aktywna tylko w przypadku zaznaczonych łańcuchów Wymiarowania wysokości i oznacza, że Początek układu został zmieniony po wstawieniu tego łańcucha i jego wartości wymagają aktualizacji.
