Design Checker umożliwia użytkownikom wychwytywanie błędów podczas projektowania, bezpośrednio w Archicad. Użyj go na dowolnym etapie procesu projektowania, aby zweryfikować i poprawić jakość geometrii i danych modelu projektowego - coś w rodzaju "Sprawdzania pisowni BIM".
Design Checker wykorzystuje usługę w chmurze o nazwie Solibri Inside, opracowaną przez siostrzaną firmę Nemetschek - Solibri. Możesz korzystać z podstawowych funkcji Design Checker z Archicad bez konieczności posiadania konta Solibri.
Dostępność
Aby korzystać z Archicad Design Checker, potrzebujesz:
•Archicad 26 Aktualizacja 2 (build 4019) lub nowszy
•Zaloguj się, używając Graphisoft ID
•Zaakceptuj warunki użytkowania (to okno dialogowe pojawia się po uruchomieniu Design Checker). Dane identyfikacyjne użytkownika zostaną przesłane do Solibri w celu weryfikacji uprawnień użytkownika do korzystania z Design Checker.
Korzyści i podstawowe funkcje
•Do korzystania z podstawowych funkcji Design Checker, dostępnych w programie Archicad natychmiast, nie jest wymagana instalacja.
•Ponieważ Design Checker działa jako polecenie Archicad, nie ma potrzeby eksportowania plików do zewnętrznej aplikacji i importowania wyników, co znacznie upraszcza proces zapewniania jakości.
•Kontrole jakości projektu można przeprowadzić na wczesnym etapie procesu projektowania, aby zagwarantować jakość geometrii i danych modelu projektowego.
Funkcje dodatkowe
Aby uzyskać dostęp do dodatkowych funkcji Design Checker:
•Zarejestruj się w Solibri Inside i/lub zaktualizuj swoje konto. Zobacz Solibri Inside.
•Subskrybenci Archicad mogą również kwalifikować się do oferty promocyjnej Solibri Inside. Prosimy o sprawdzenie strony internetowej Graphisoft w celu uzyskania szczegółowych informacji.
Jak to działa?
1.Otwórz Projekt > Kontrola modelu > Design Checker
2.W celu kontynuowania zaznacz pole, aby zaakceptować warunki użytkowania. Dane identyfikacyjne użytkownika zostaną przesłane do Solibri w celu weryfikacji uprawnień użytkownika do korzystania z Design Checker.

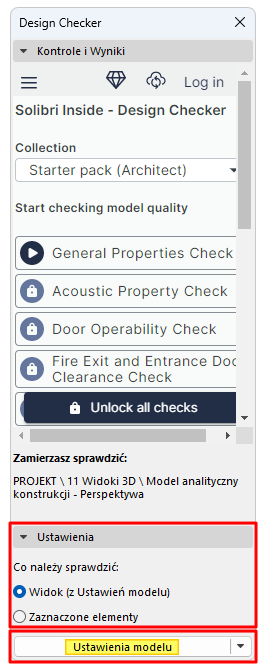

Otworzy się paleta "Design Checker" z listą dostępnych kontroli designu. Zestaw dostępnych weryfikacji jest co jakiś czas uaktualniany.
3.W panelu Ustawienia na dole palety wykonaj jedną z następujących czynności
•Wybierz "Widok" (wszystkie elementy z wybranego widoku zostaną objęte sprawdzeniem),
•Zaznacz elementy w modelu, które mają zostać sprawdzone
4.Kliknij przycisk Ustawienia modelu.
5.W wyświetlonym oknie dialogowym wybierz widok z drzewa (jeśli eksportujesz widok)
6.Określ Translator IFC do eksportowania danych do Solibri Inside. Zalecamy skorzystanie z translatora "IFC4 Reference View-based Export".
Uwaga: Jeśli korzystasz z translatora IFC2x3, upewnij się, że pole "Tryb zachowania materiału (tylko IFC2x3)" w oknie dialogowym "Konwersja geometrii do Eksportowania IFC" jest ustawione na "Nigdy nie eksploduj elementów, zachowanie nie jest gwarantowane". (Zobacz Tryb zachowywania materiałów (Tylko IFC2x3)
7.Kliknij OK.
8.W oknie dialogowym Design Checker kliknij dowolną z dostępnych opcji sprawdzania, aby ją uruchomić (na przykład „General properties check”.)
Design Checker generuje wymagane dane i wysyła je do Solibri Inside w celu sprawdzenia operacji.

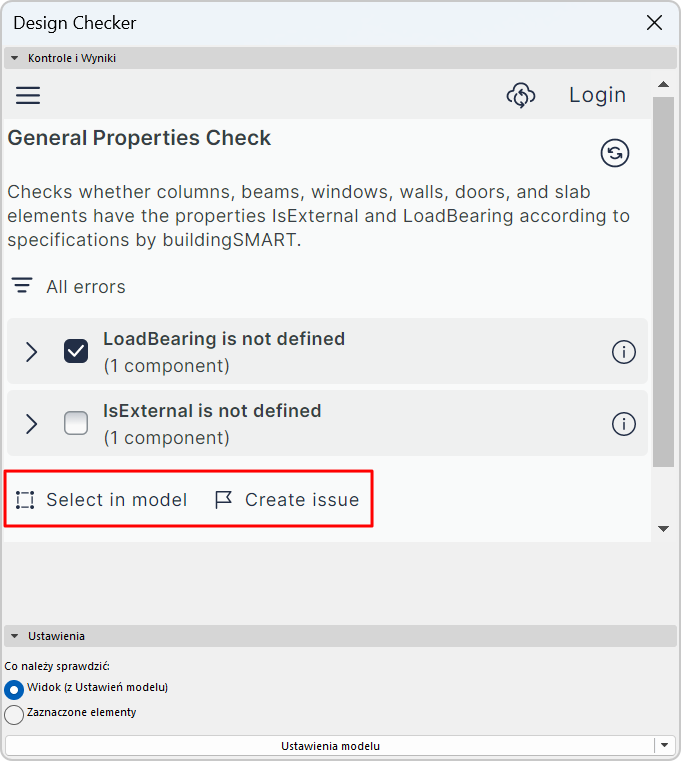

Paleta wyświetla wynikowe uwagi wraz z powiązanymi z nimi elementami.

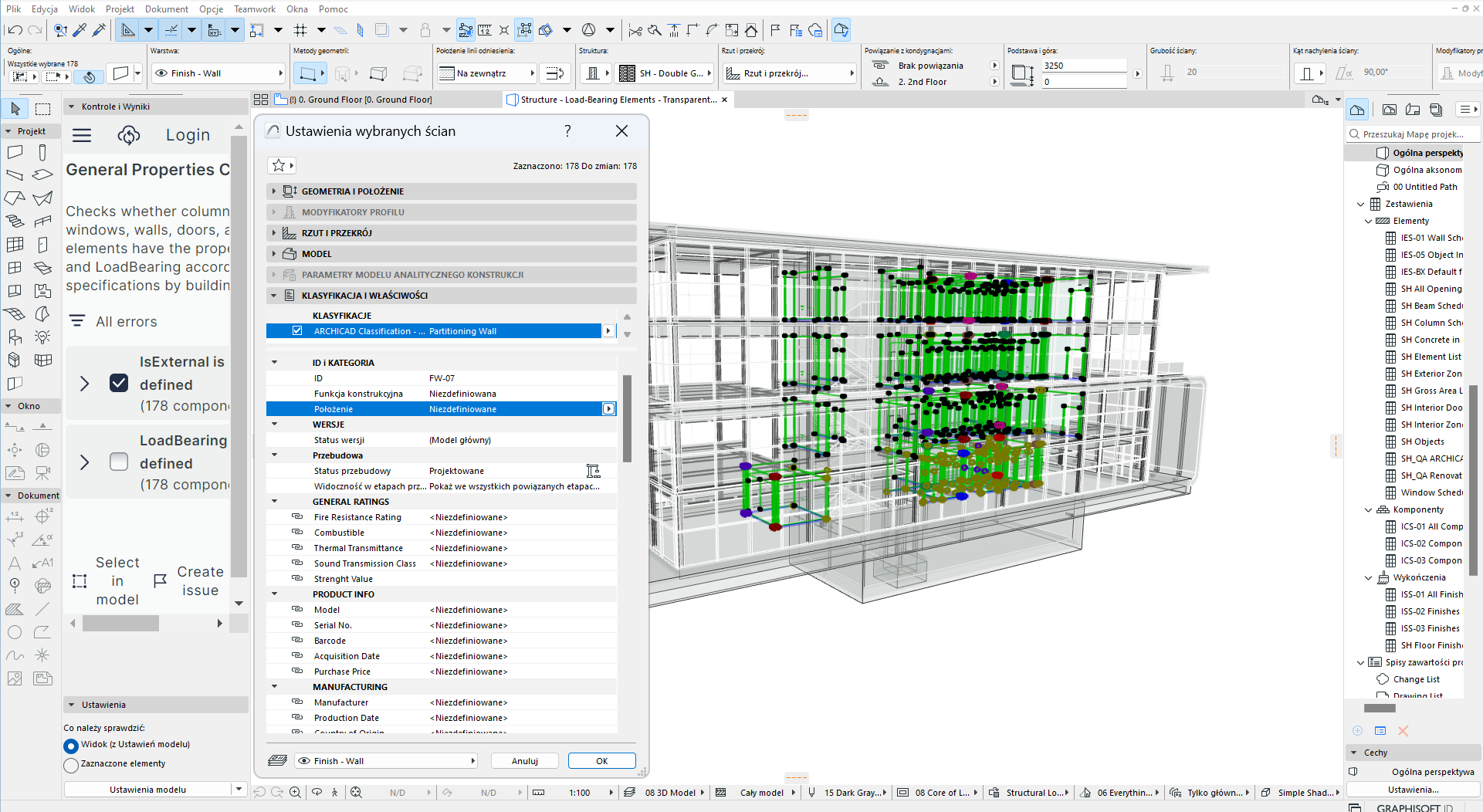

Na poniższym obrazku "Sprawdzenie elementów" wykryło, że wybrane elementy mają kilka swoich podstawowych Właściwości ustawionych na "Niezdefiniowane".
•Zidentyfikowane elementy można wybrać w celu wizualizacji i skorygowania problemów.
•Uwagę można również utworzyć w Organizatorze uwag programu Archicad.
