Otwórz w Opcje > Preferencje projektu > Specyfikacje trasy... lub z Paska narzędzi MEP.
Użyj Specyfikacji trasy, aby zdefiniować
•Zestawy referencyjne (np. wartości DN) dla kanałów i rur
•Tabele wymiarów (ustawienia wstępne) dla każdego typu elementu MEP (segment, kolanko, rozgałęzienie, przejście), w oparciu o odpowiedni zestaw referencyjny
Po zdefiniowaniu ustawień wstępnych wymiarów opartych na zestawach odniesienia i tabelach wymiarów, łatwo jest tworzyć trasy MEP, których elementy zawsze odpowiadają wymaganym rozmiarom.
Uwaga: Trasy kablowe nie mają zestawu referencyjnego, ale można zdefiniować tabelę wymiarów dla segmentów tras kablowych.

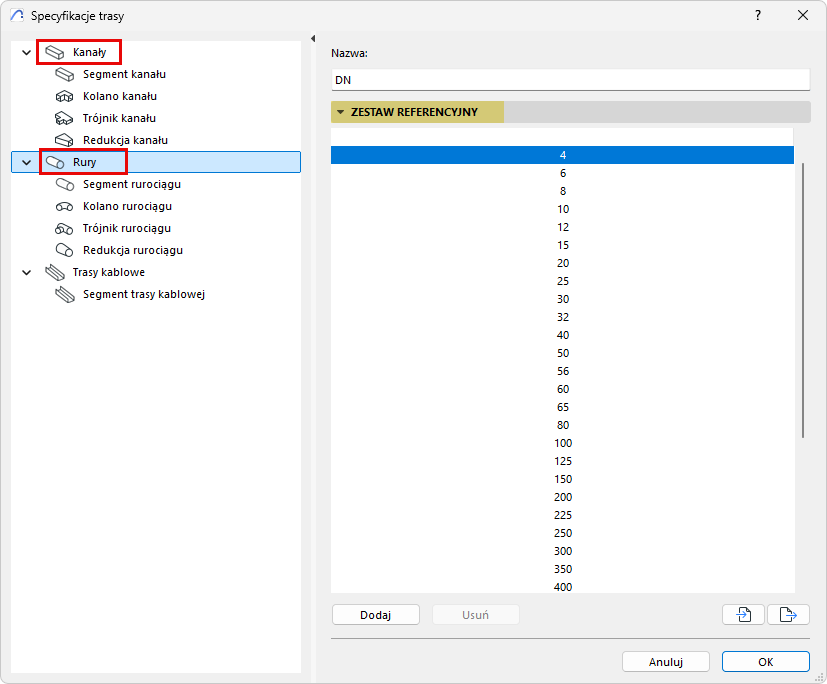

Stwórz Zestaw referencyjny dla Kanałów i Rur
•W razie potrzeby edytuj nazwę Zestawu referencyjnego
•Użyj przycisków Dodaj lub Usuń, aby edytować listę wartości w Zestawie referencyjnym
•Importuj lub eksportuj zestawy referencyjne jako pliki xml (aby używać ich w innych projektach)
Skonfiguruj tabele wymiarów dla segmentu, kolanka, odgałęzienia, przejścia

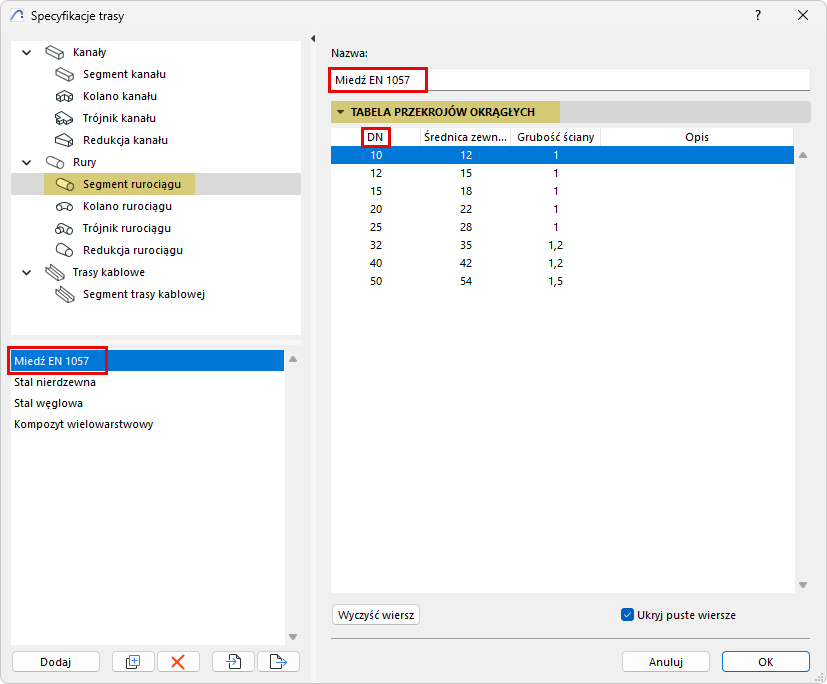

W oknie Specyfikacje trasy wybierz typ elementu MEP. W tym miejscu można tworzyć lub edytować predefiniowane tabele wymiarów.
•Wymienione elementy (np. elementy DN) pochodzą z Zestawu referencyjnego.
•Ustaw pożądane wartości wymiarów dla każdego z nich w ramach swoich potrzeb.
•Dany typ elementu MEP może mieć wiele predefiniowanych tabeli wymiarów - kliknij Dodaj lub Duplikuj, aby utworzyć dodatkowe tabele.
•Niektóre wiersze mogą pozostać puste, jeśli dany element nie zostanie użyty. Zaznacz opcję "Ukryj puste wiersze", aby wyświetlić tylko używane wartości.
Ustaw wymiary trójnika

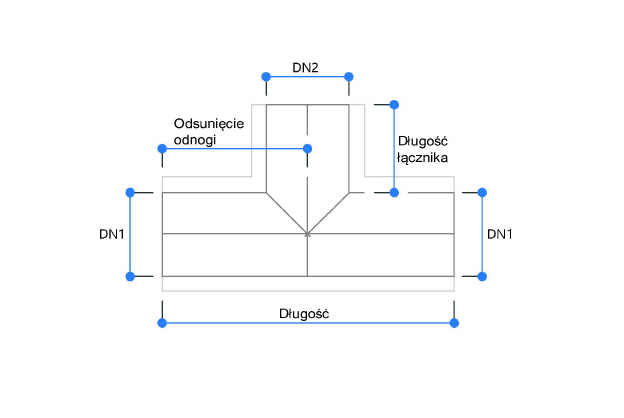

Predefiniowane wymiary trójników obejmują wiele wartości. Typy wymiarów, które można ustawić:
Wybór predefiniowanych ustawień dla trasy MEP

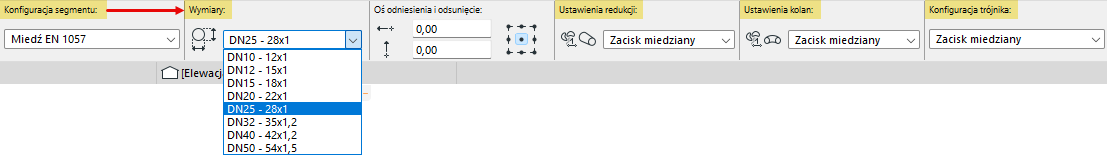

W palecie info wybierz ustawienia wstępne (tabele wymiarów) dla elementów trasy MEP: segmenty, kolanka, rozgałęzienia i przejścia.
•W przypadku segmentów trasy należy wybrać ustawienie wstępne segmentu
•Dla segmentów trasy: również wybierz wymiar DN. Kolana i odgałęzienia tej trasy również będą używać tego samego DN z ich odpowiednich ustawień predefiniowanych.
•W przypadku elementów kolankowych i przejściowych wybierz ustawienie wstępne w sekcji "Kryteria projektu"
•W przypadku trójników wybierz ustawienia predefiniowane z opcji "Ustawienie wstępne odgałęzienia"
Preferencje importu-eksportu tras
Użyj przycisków Import i Eksport, aby udostępnić jedną lub więcej tabel wymiarów wybranego typu elementu za pośrednictwem plików XML.

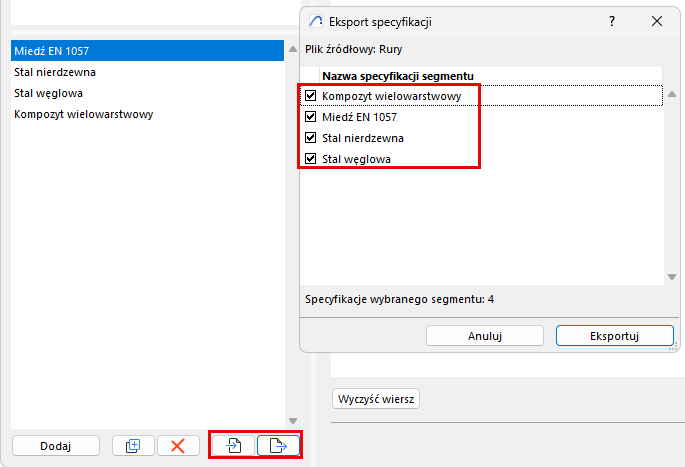

W przypadku Eksportu możesz wybrać, które z tabel mają zostać wyeksportowane:
