1.Na Rzucie lub w oknie 3D użyj dowolnego elementu konstrukcji (np. Ściany, Stropu, Obiektu, Elementu instalacji) do stworzenia modelu własnego komponentu instalacji.

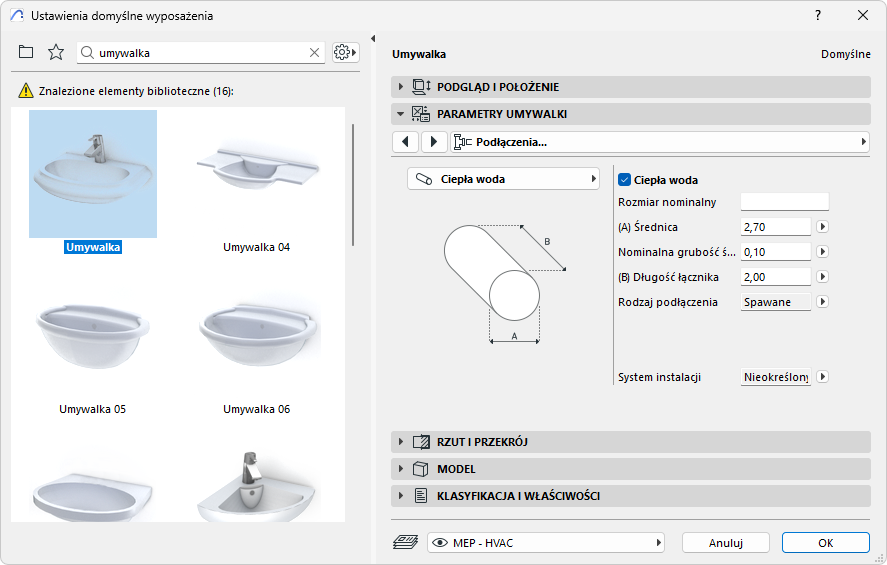

2.Jeśli niestandardowy element instalacji wymaga jednego lub więcej połączeń, musisz użyć obiektu Połączenie MEP jako części tego elementu. Jest on dostępny w Bibliotece MEP:
3.W Oknie 3D: Użyj polecenia Plik > Biblioteki i obiekty > Zapisz zaznaczenie jako > Element instalacji
4.Wprowadź Nazwę pliku i miejsce docelowe dla obiektu.
5.Z listy rozwijanej Typ, wybierz Podtyp:
Uwaga: Dostępne podtypy zależą od liczby i typu obiektów Połączenia MEP zawartych we własnym obiekcie. Jeśli posiada tylko jedno połączenie, osprzęt i podtypy elementów szeregowych (wymagające kilku połączeń współliniowych) nie będą dostępne.
6.Kliknij Zachowaj. Nowy Obiekt instalacji jest dostępny w Ustawieniach narzędzia dla wybranego podtypu.
Zobacz także Tworzenie własnych elementów bibliotecznych i komponentów.
