Edycja segmentu trasy - oś odniesienia i odsunięcie

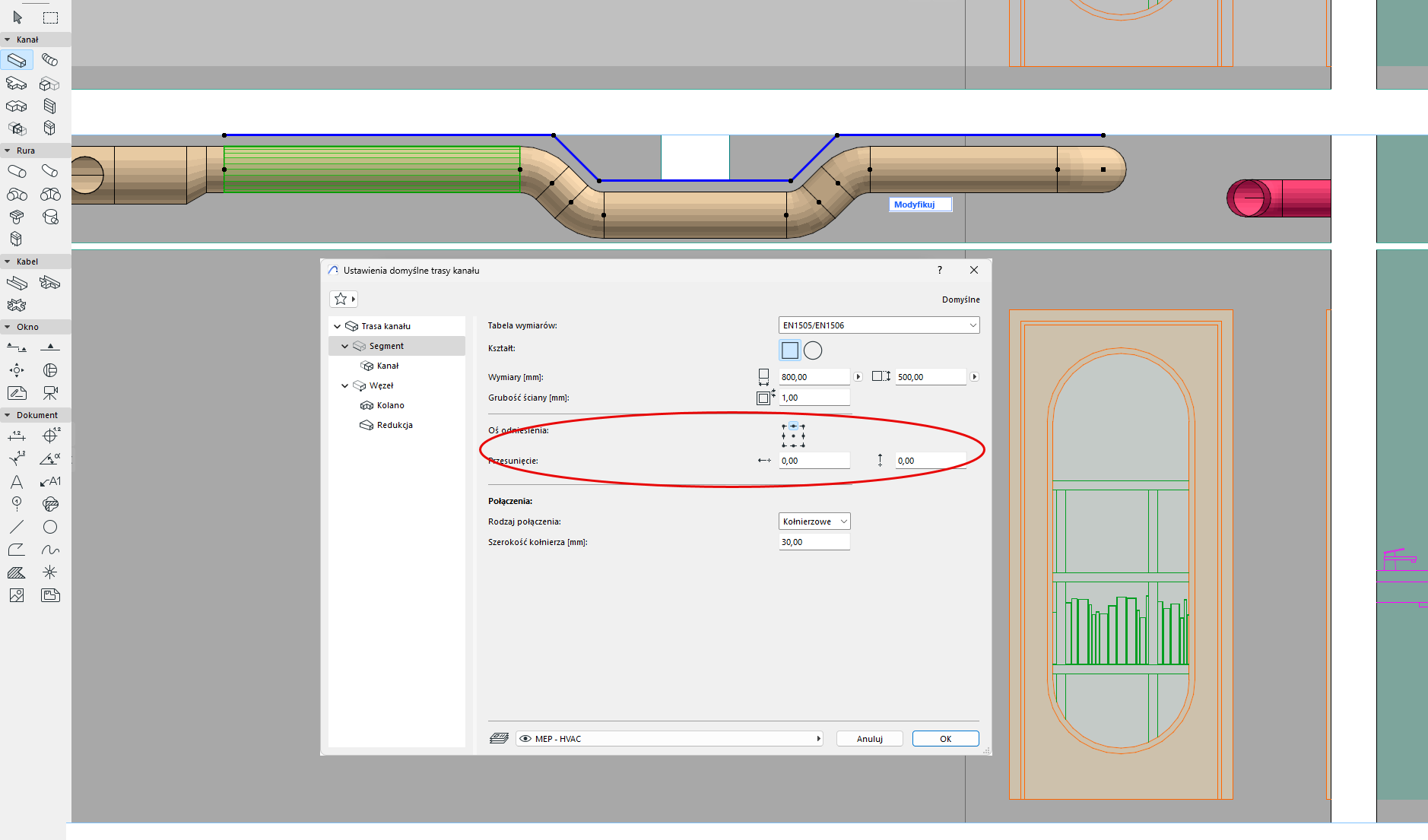

Oś odniesienia domyślnie znajduje się w osi środka segmentów trasy. W razie potrzeby wprowadź odsunięcie lub dostosuj oś odniesienia w Palecie Info lub w Ustawieniach wybranej trasy kanału.

Uwaga: Aby zobaczyć linię odniesienia w widokach 2D: włącz Linie odniesienia MEP w menu Widok > Opcje wyświetlania.

Na przykład, aby umieścić kanał bliżej stropu, wyrównaj oś odniesienia trasy do dolnego punktu. Można też zdefiniować odsunięcie, aby utrzymać trasę w określonej odległości od ściany lub sufitu.

•Definiuj wartości przed lub po wymodelowaniu trasy

•Dopasuj mocowanie lub przesunięcie dowolnego segmentu w trybie edycji
