Skocz do Plik > Interoperacyjność > SAF > Translatory SAF.
Użyj panelu Różne ustawienia - Eksport, aby skorzystać z następujących opcji:

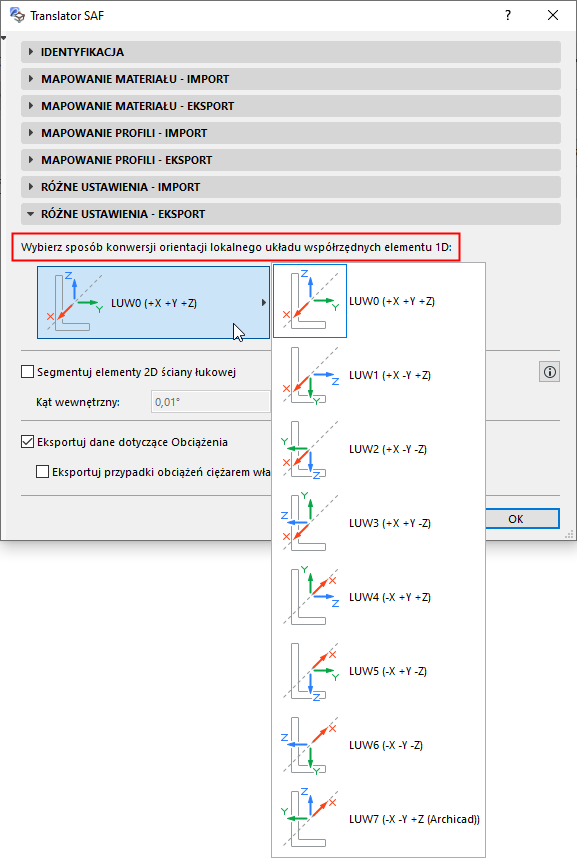

Lokalny układ współrzędnych (Eksport do SAF)
W każdym oprogramowaniu analitycznym przekrój z katalogu jest umieszczany w obszarze roboczym w oparciu o domyślną orientację XYZ, zgodnie z definicją w lokalnym układzie współrzędnych (LUW) nadrzędnego elementu 1D.
Ponieważ standard LUW różni się w zależności od oprogramowania, należy wybrać standard używany przez oprogramowanie analityczne: kliknij jeden ze standardów LUW pokazanych w tym panelu Translatora eksportu SAF.
Podczas eksportu pliku SAF, Archicad odpowiednio przekonwertuje wychodzące elementy w taki sposób, by przekroje Elementu 1D były prawidłowo zorientowane w odbierającym oprogramowaniu.
Skąd wiadomo, który lokalny układ współrzędnych wybrać?
Jeśli zaimportowano predefiniowane ustawienia translatora SAF zoptymalizowane dla określonego oprogramowania, lokalny układ współrzędnych jest poprawnie zdefiniowany.
Zobacz Pobierz pliki danych SAF zoptymalizowane dla aplikacji konstrukcyjnych.
Aby zidentyfikować LUW używany przez oprogramowanie analityczne, wykonaj następujące czynności (i przyjrzyj się poniższemu obrazkowi):
1.Zmapuj atrybut profilu Archicada w kształcie litery L na jego odpowiednik w programie analitycznym. (Użyj niesymetrycznego profilu - takiego jak L - którego orientacja jest oczywista).
2.W programie analitycznym umieść odpowiedni Przekrój L, używając jego domyślnego położenia (bez dodatkowego obrotu lub odbicia lustrzanego), tak aby był „zorientowany” w ten sam sposób, co profil Archicada.
3.Wyświetl orientację przekroju poprzecznego w LUW elementu 1D. Zazwyczaj oprogramowanie europejskie (np.SCIA Engineer) używa LUW 0, podczas gdy oprogramowanie amerykańskie używa LUW 4 (np.RISA-3D) lub LUW 3.
4.W Translatorze SAF do eksportu wybierz opcję LUW, która odpowiada oprogramowaniu odbierającemu.
Uwaga: Nie musisz ustawiać LUW w translatorze importu SAF. Podczas importu pliku SAF, Archicad automatycznie konwertuje pozycje elementów, w oparciu o dane modelu „LUW przekroju”.

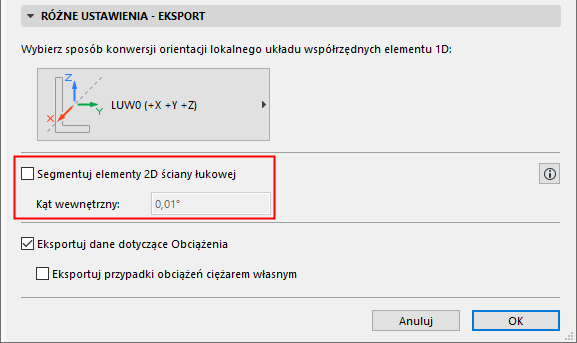

Segmentuj elementy 2D ściany łukowej
Ta opcja odpowiada za eksport SAF Elementów 2D wygenerowanych za pomocą zakrzywionych ścian.
Segmentacja jest domyślnie wyłączona. Jeśli odbierające oprogramowanie do analizy konstrukcji może obsługiwać elementy 2D wygenerowane z zakrzywionych ścian, należy pozostawić to pole odznaczone.
Kiedy włączać segmentację?
Zaznacz to pole, tylko jeśli oprogramowanie odbierające do analizy konstrukcji, z którego korzystasz, nie obsługuje zakrzywionych ścian. Zakrzywiony element 2D zostanie wyeksportowany jako kilka segmentów.
W polu Rozmiar kątowy: Określ maksymalny rozmiar kątowy dla powstałych segmentów.
–Powstałe segmenty będą przybliżone do określonego rozmiaru kątowego (nie przekraczając go), ale podlegać będą następującym ustawieniom:
-Jeśli zakrzywiona ściana zawiera dodatkowe węzły poza zakończeniami (np. węzły konstrukcyjne, w których połączone elementy stykają się ze ścianą), segmenty zostaną utworzone w taki sposób, aby ich zakończenia stykały się z istniejącymi węzłami.
-W zależności od położenia węzłów, rzeczywiste wartości rozmiarów kątowych (oraz długości segmentów) mogą się różnić.
Ważne uwagi
–Po włączeniu opcji Segmentuj element 2D zakrzywionej ściany: oprogramowanie odbierające wygeneruje dodatkowe punkty końcowe odcinka, tak by zbiegał się on z węzłami dowolnej Podpory konstrukcyjnej i Konstrukcyjnych łączy analitycznych dołączonych do zakrzywionej Ściany.
–Zwolnienia liniowe nowo wygenerowanych, wewnętrznych krawędzi eksportowanych odcinków Ściany będą ustawione jako Sztywne (niezależnie od wartości zwolnień oryginalnych krawędzi Ściany).

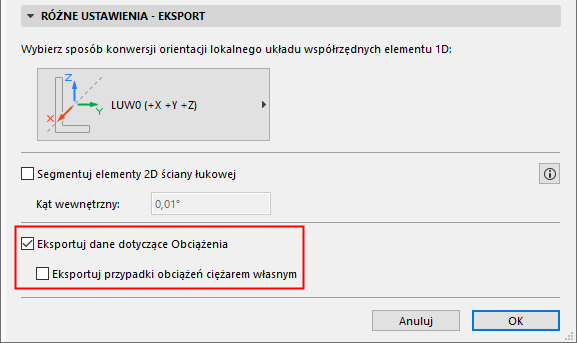

Eksportuj dane dotyczące Obciążenia
Opcja jest domyślnie włączona.
Aby pominąć dane związane z obciążeniem podczas eksportu modelu analitycznego konstrukcji do SAF, należy wyłączyć tę opcję.
Przykładowo, w poniższych przykładach związanych z wymianą danych:
•oprogramowanie konstrukcyjne wykorzystuje dane obciążenia, które nie są rozpoznawane przez Archicada
•architekt postanowi nie uwzględniać w modelu Archicada danych dotyczących obciążenia pochodzących z pliku SAF
W takich przypadkach wymiana danych może spowodować utratę danych dotyczących obciążenia. Aby zapobiec utracie, możesz odznaczyć po pole. Dane obciążenia zostaną pominięte.
Eksportuj przypadki obciążeń ciężarem własnym
Opcja domyślnie wyłączona.
Większość programów analitycznych nie obsługuje obciążeń własnych pochodzących z innych programów.
