Przygotuj i eksportuj plik danych SAF, aby zapewnić standardowe mapowanie

Użyj tej metody, jeśli Twój projekt wykorzystuje ograniczoną liczbę określonych materiałów / przekrojów SAF. W ten sposób można łatwo uzyskać dokładne nazwy materiałów / profili używanych w oprogramowaniu zewnętrznym.

Uwaga: Graphisoft udostępnia również kilka predefiniowanych plików danych SAF - są to znacznie obszerniejsze katalogi. Zobacz Pobierz pliki danych SAF zoptymalizowane dla aplikacji konstrukcyjnych

W oprogramowaniu zewnętrznym utwórz plik zawierający wszystkie Materiały SAF i Przekroje SAF wykorzystywane przez oprogramowanie zewnętrzne (np. SCIA Engineer lub RISA-3D). Następnie eksportuj plik jako plik SAF (*.xls).(Zapisany w ten sposób plik nie musi zawierać żadnych aktualnych Elementów konstrukcyjnych, wystarczy lista przekrojów i materiałów SAF.)

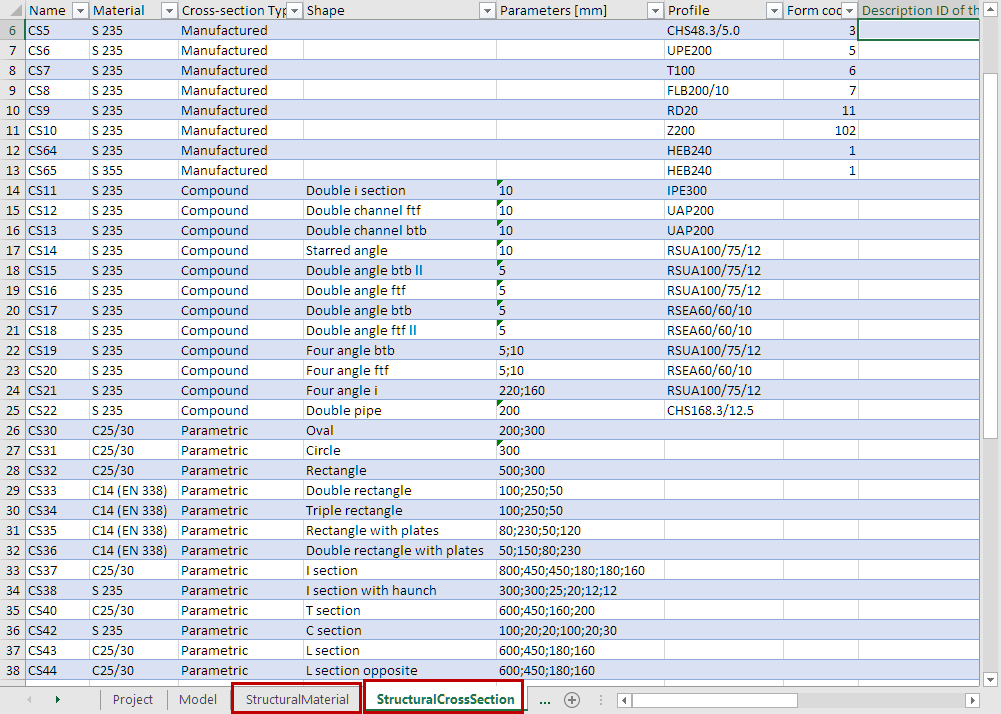

Przykładowy plik SAF zawierający materiały i przekroje SAF

Teraz możesz zaimportować lub scalić plik w odpowiednim oknie dialogowym Translatora SAF.

Zapoznaj się z poniższymi rozdziałami:

Dodaj więcej materiałów SAF do listy mapowania (Eksport do SAF)

Dodaj więcej przekrojów SAF do listy mapowania (Eksport do SAF)

Dodaj więcej przekrojów SAF (Import SAF)

Mapowanie zaimportowanych „ogólnych” lub „parametrycznych” przekrojów SAF
