O Modelador MEP introduz um fluxo de trabalho MEP abrangente no Archicad. É a melhor forma de conceber, coordenar e colaborar em projectos MEP - tanto para arquitectos como para engenheiros MEP.
Totalmente integrado no Archicad 28, os arquitectos e engenheiros MEP podem colaborar facilmente na mesma plataforma através do Teamwork. E o Modelador MEP é fácil de aprender e utilizar - com ferramentas e objectos especializados que automatizam e simplificam o design e a edição MEP.
Ver MEP Designer.

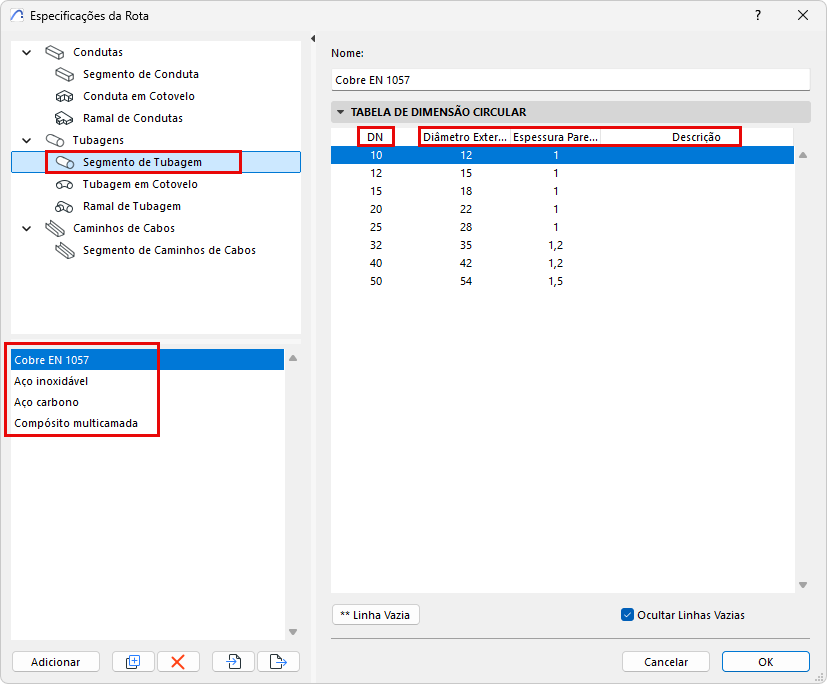

Assegure um modelo MEP normalizado com Especificações do Traçado
Certifique-se de que os tamanhos dos elementos do seu modelo MEP são compatíveis com os produtos disponíveis no mercado. Com as Especificações de Traçado alargadas, é fácil colocar elementos MEP nos tamanhos preferidos.
Utilize um conjunto de referência pré-definido de dados de dimensão para condutas e tubos, ou crie o seu próprio conjunto. De seguida, defina tabelas de cotas para segmentos, cotovelos e ramais, utilizando cotas que correspondem aos elementos MEP necessários. As suas predefinições estão agora na ponta dos seus dedos, em todos os níveis de elementos MEP.
As Especificações de Traçado no Archicad 28 (substituindo as Preferências de Traçado) incluem

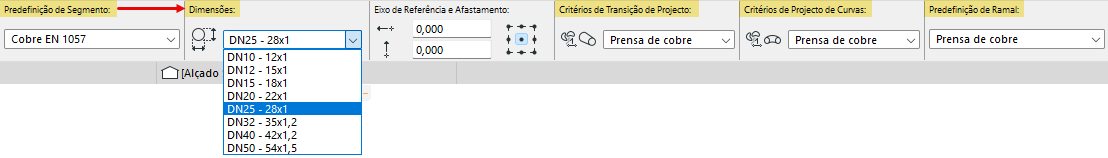

•Especificação mais detalhada do segmento (diâmetro DN, diâmetro interior, descrição)
•Configuração de opções para curvas e ramais predefinidos (elementos T)

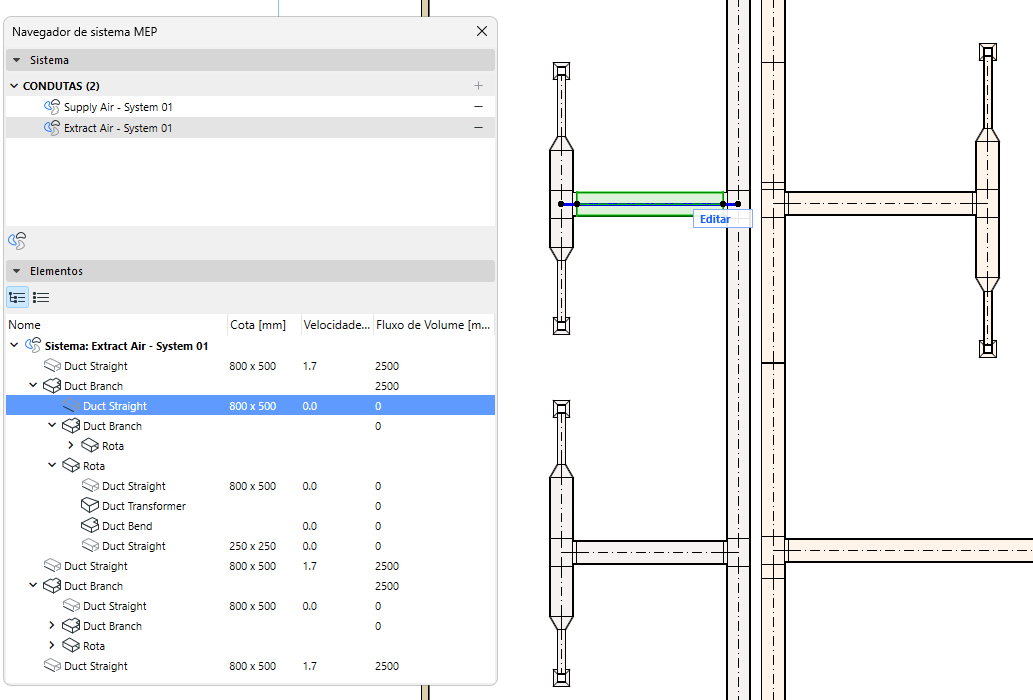

Navegador de sistema MEP
Calcule e redimensione os sistemas de ventilação pré-planeados nas fases iniciais do projecto. Monitorize os valores de velocidade para ajudar a gerir as emissões sonoras e manter os custos de energia baixos.
•O Browser do Sistema MEP calcula o caudal e a velocidade do volume de ar em cada traçado do sistema, utilizando as cotas indicadas
•O diálogo do sistema atualizado automaticamente fornece cálculos do tempo de execução e apresenta informações de cálculo relevantes em forma de tabela
•Árvore hierárquica de fácil leitura e vista de lista plana ordenável
Ligações melhoradas para modelos fiáveis
•Calcular o fluxo de volume de ar requer as ligações correctas entre os traçados e outros componentes. Active "Ligações MEP Abertas" (Visualização > Opções de Visualização no Ecrã) para marcar todos os erros de ligação MEP no plano. Isto permite-lhe encontrá-los e corrigi-los facilmente.
•Quando liga um elemento de traçado a um objecto MEP autónomo: o elemento de traçado "herda" automaticamente o Sistema MEP e o Tipo de Ligação do objecto, poupando-lhe o trabalho de editar as definições do traçado.
Redimensionamento fácil das Cotas

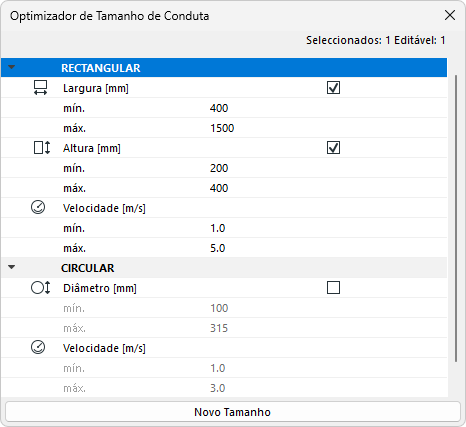

Redimensione traçados ou sistemas inteiros com o Optimizador de Condutas - baseado em limites definidos pelo utilizador, tais como cotas e velocidade

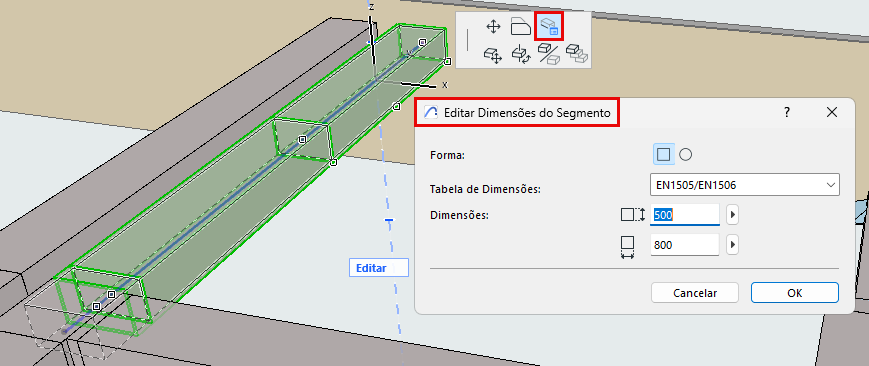

No modelo: seleccione qualquer segmento para editar as suas cotas (não é necessário o modo Editar)

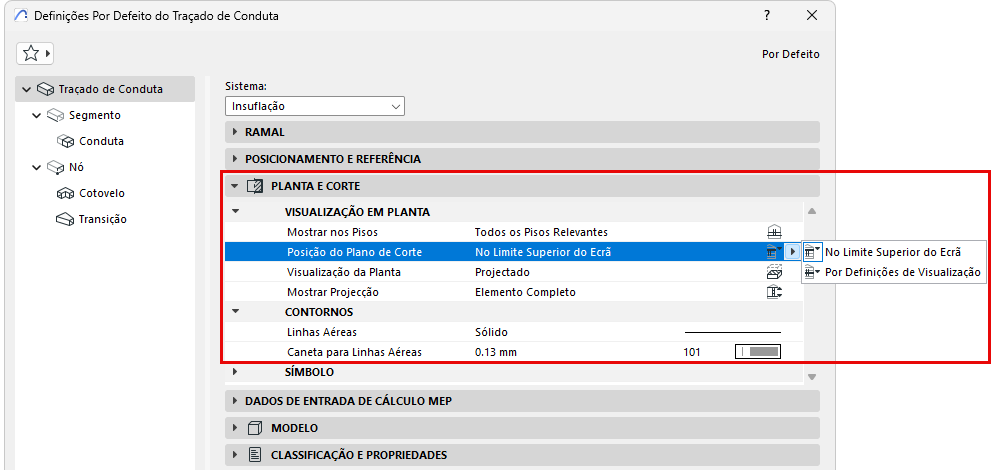

Visualização melhorada da Planta
Visualização lógica, baseada em pisos e documentação de elementos de traçados MEP, graças a novas definições de visualização:
Modelação em corte
Modelação mais precisa e intuitiva: introduza e edite os seus sistemas MEP também nas vistas de corte e elevação.

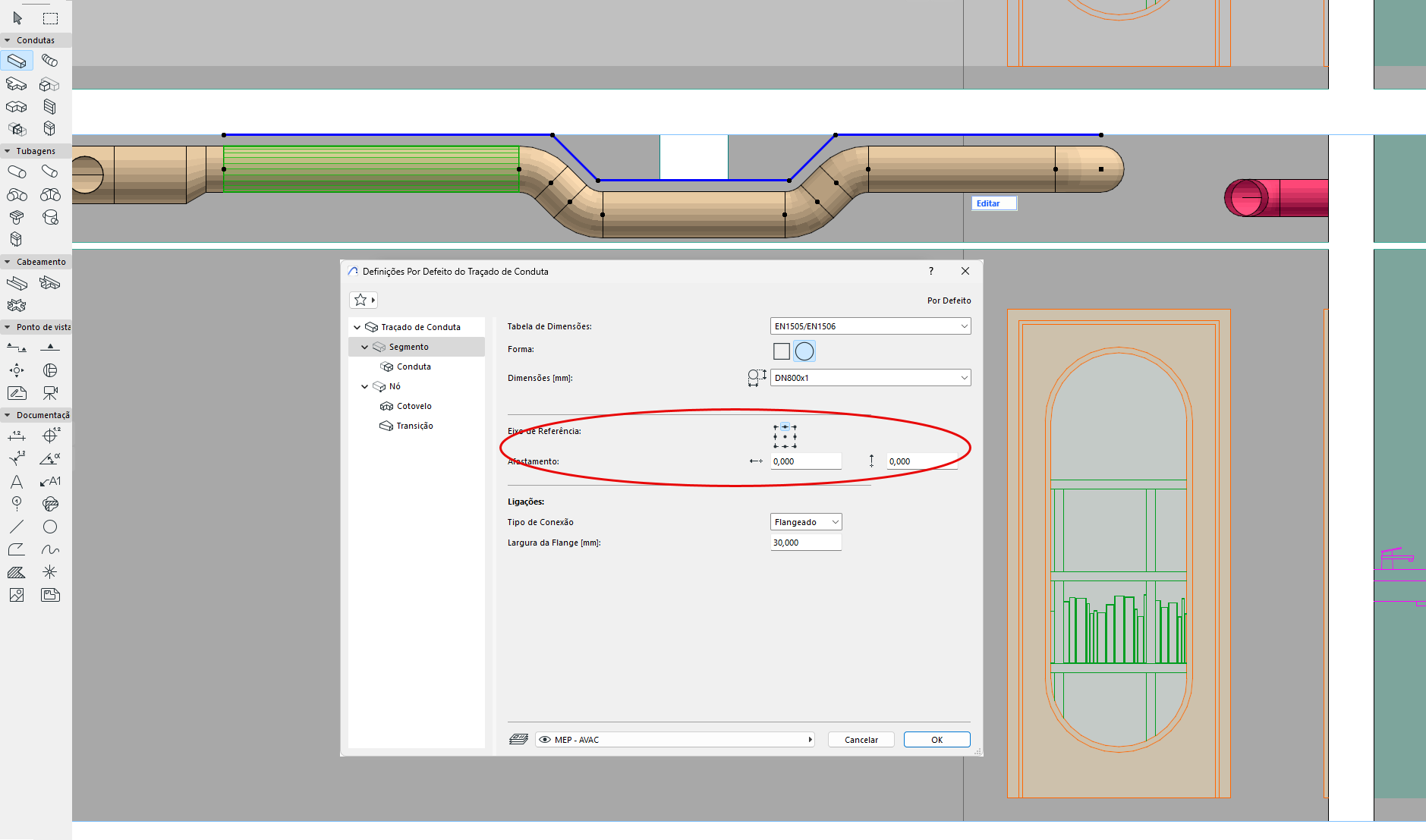

Modelação flexível do traçado: defina um alinhamento/afastamento preciso
Colocar traçados MEP com geometria precisa, graças às definições personalizáveis de alinhamento e afastamento para segmentos de traçados.
Por exemplo, para colocar uma conduta mais perto de uma laje, realinhe a linha de referência do traçado para o ponto inferior. Ou defina um afastamento para manter um traçado a uma certa distância de uma parede ou tecto.
•Defina valores antes ou depois de colocar o traçado
•Personalize o alinhamento ou afastamento para qualquer segmento no modo Editar
Novos objectos e ferramentas MEP
Expansão adicional do seu kit de ferramentas MEP
•Objectos múltiplos
•Radiadores melhorados
•Suportes de Condutas e Tubos
•Ferramenta Tubo Flexível
•Take-off
